GDTL-600 kVA/50 kV Yüksek Kapasiteli Şebeke Frekanslı Rezonans Test Sistemi
GDTL-600 kVA/50 kV Dijital Akıllı Güç Frekanslı Endüktans-Tuneli Rezonans Dayanım Gerilimi Test Sistemi (600 kVA, 0-50 kV AC), 10 H–45 H Aralığında Sürekli Ayarlanabilen Kuru Tip Reaktör, Saf 50 Hz ± %0,5 Çıkış, ≤ %0,5 Dalga Formu Bozulması, Elektrikli Otomatik Tuning, 7 inç Dokunmatik Ekran, Kapsamlı Koruma; 200 MW Jeneratör, Büyük Transformatör, 35 kV GIS ve Uzun XLPE Kablolar için AC Dayanım Gerilimi Testi.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDTL-600kVA/50kV bir yüksek kapasiteli, genel amaçlı güç frekanslı endüktans ayarlı rezonans test sistemi büyük kapasiteli elektrikli ekipmanların AC dayanım gerilimi testleri için tasarlanmıştır. Sistem tamamen GB 50150-2016《Elektrik Tesisatı Mühendisliği Kabul Testi Standardı》 ve DL/T 849.6-2016 standartlarına uymaktadır; yüksek gerilim ve büyük akım üretmek için yalnızca küçük bir giriş gücüyle seri rezonans ilkesini kullanır ve aynı zamanda şebeke frekansına tam olarak eşit olan saf 50 Hz’lik sinüs dalgası çıkışı sağlar.

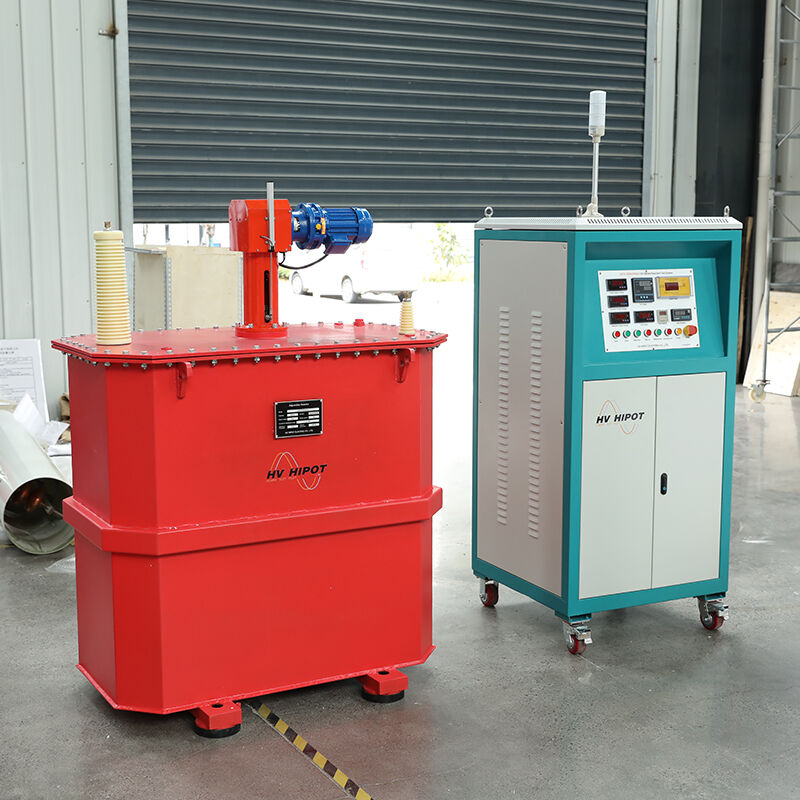

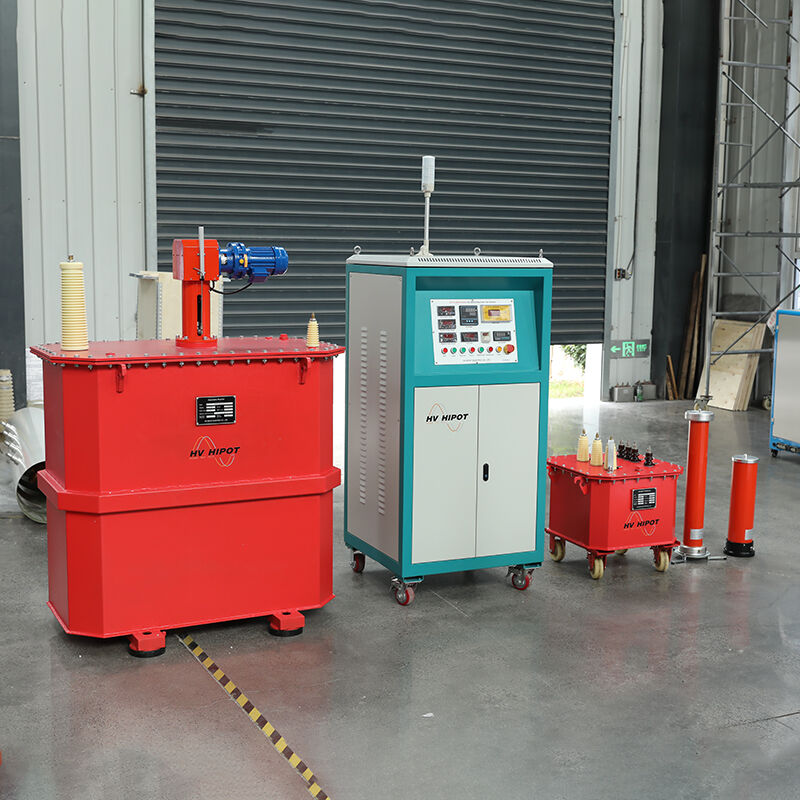

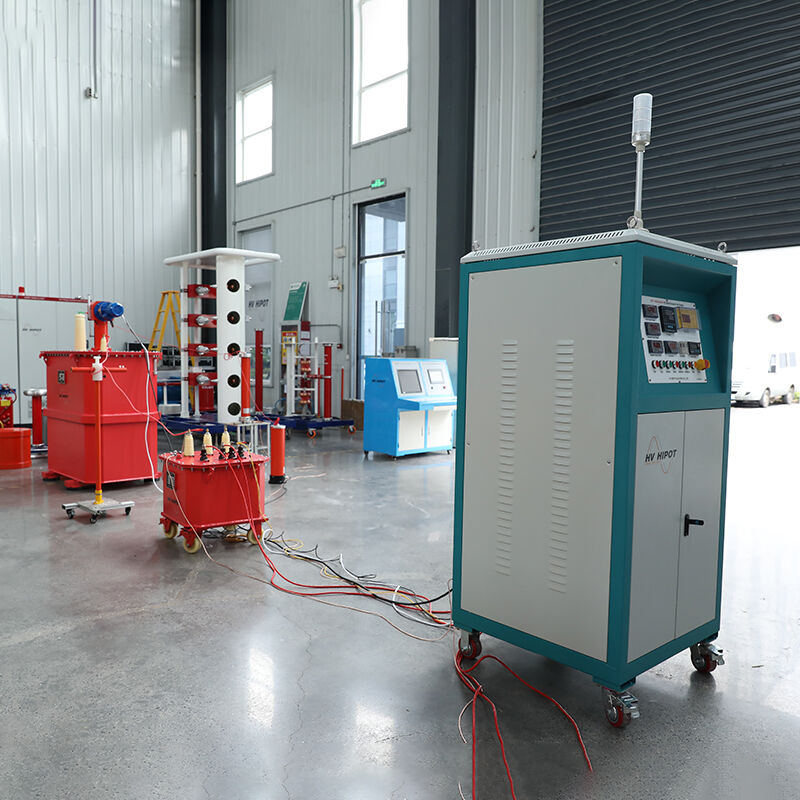

Değişken frekanslı rezonans sistemlerinden farklı olarak bu cihaz, rezonansı sabit 50 Hz’de elde etmek için reaktörün endüktansını ayarlar; bu da jeneratör ve transformatör testlerinde yanlış değerlendirme yapmaya neden olabilecek, frekansa bağlı yalıtım gerilmesi farklarını tamamen ortadan kaldırır. Sistem bir dijital akıllı kontrol kutusundan , uyarma transformatöründen (5 kV/6 kV çift uç) oluşur , 10H-45H arası sürekli ayarlanabilir kuru tip epoksi sarımlı reaktör , opsiyonel telafi kondansatörü , ve 0,5 sınıf standart kondansatör gerilim bölücüsü (1000:1 oran) . Ekipman olarak bir elektrikli servo ayarlama sistemi ve gelişmiş otomatik rezonans bulma algoritması , reaktörün endüktansını test numunesi kapasitelerine (0,1 μF–0,5 μF) otomatik olarak ayarlayarak 60 saniye içinde rezonansa ulaşmasını sağlar. Ayrıca 30 dakikalık sürekli tam yük çalışma kapasitesine sahip ve kapsamlı güvenlik koruması , bu sayede hem elektrik santrallerinde hem de trafo merkezlerinde doğru ve güvenilir yalıtım testleri yapılmasını sağlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Giriş Gücü | 3 fazlı 380 V ± %10, 50 Hz |
| Nominal çıkış kapasitesi | 600kva |
| Adlık Çıkış Voltajı | 0–50 kV AC (etkin değer) |
| Adlık çıkış akımı | 12A |
| Çıkış Sıklığı | Sabit 50 Hz ± 0,5 % (saf şebeke frekansı) |
| Çıkış Dalga Formu Bozulması (THD) | ≤0.5% |
| Reaktör tipi | Kuru tip epoksi kaplamalı ayarlanabilir reaktör (hassas hava aralığı) |
| Endüktans Ayarlama Aralığı | 10H–45H (sürekli ve sonsuz ayarlı) |
| Ayarlama Yöntemi | Elektrikli servo motor tahriki |
| Eşleştirilen Test Örneği Kapasitesi | 0,1 μF–0,5 μF |
| Sistem Kalite Faktörü (Q) | ≥30 (tipik değer: 30–45) |
| Gerilim ölçüm doğruluğu | ≤±1,5 % Tam Ölçek |
| Akım Ölçüm Doğruluğu | ≤±1,5 % Tam Ölçek |
| Test Modları | Otomatik test, Manuel test, Zamanlı dayanım testi, Basamaklı yükseltme |
| Zamanlama aralığı | 0–9999 s ayarlanabilir |
| Görüntüleme | 7 inçlik renk dokunmatik ekran |
| Veri Depolama | 1000 grup (zaman damgası ile) |
| Veri Dışa Aktarma | USB flash sürücü, PDF raporu oluşturma |
| Uzaktan kontrol | Opsiyonel 100 m kablosuz uzaktan kumanda |
| Koruma fonksiyonları | Sıfır başlangıç, aşırı gerilim, aşırı akım, kıvılcım atlaması, acil durdurma, topraklama tespiti, aşırı sıcaklık, kilitleme |
| Sürekli işlem süresi | tam yükte 30 dakika |
| Çalışma sıcaklığı | -10℃ ~ +40℃ |
| Çalışma nem oranı | ≤ %85 RH (yoğuşmasız) |
| Rakım | ≤ 3000m |
| Uyumluluk | GB 50150-2016, DL/T 849.6-2016, GB/T 16927.1-2011, IEC 60060-1, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- Jeneratör stator sargıları : 35 kV/10 kV senkron jeneratörler (en fazla 200 MW) için AC dayanım gerilimi testi
- Güç transformatörleri : 35 kV/110 kV büyük kapasiteli güç transformatörleri ve ototransformatörler
- GIS ve gazla yalıtılmış anahtarlama donanımı 35 kV büyük ölçekli GIS, devre kesiciler, ayırıcılar, baralar
- XLPE güç kabloları 35 kV/300 mm² kablolar ≤ 2 km, 10 kV/300 mm² kablolar ≤ 6 km
- Kondansatörlü Gerilim Dönüşüm Cihazları (CVT) 35 kV/110 kV CVT kalibrasyonu ve dayanım testi
- Kılıflar ve izolatörler 35 kV/110 kV transformatör buşingleri, direk izolatörleri, asma izolatörleri
Tipik Kullanım Senaryoları
- Santral devreye alma yeni jeneratör ve transformatör kabul testleri GB 50150-2016 standardına göre
- Trafo merkezi devreye alma 35 kV/110 kV trafo merkezi ekipman kabul testleri
- Önleyici Bakım güç ekipmanlarının periyodik yalıtım dayanımı testleri
- Jeneratör büyük bakımı tamir sonrası yalıtım doğrulaması
- Üçüncü Taraf Denetimi : uygunluk testi ve sertifikasyon
- Fabrika tipi testler üretici fabrikasında kabul testleri (FAT)
Avantajlar
Saf 50 Hz Güç Frekansı Çıkışı
Şebeke frekansıyla aynıdır, frekansa bağlı yalıtım gerilimi yoktur → tüm elektrikli ekipmanlar için GB 50150-2016 gereksinimlerine tam olarak uygundur
%0,5'ten az ultra-düşük dalga formu bozulması
Mükemmel dalga formu kalitesi, doğru test sonuçları sağlar → yalıtım durumunun harmonik kaynaklı yanlış değerlendirilmesini önler
30 dakikalık sürekli tam yükte çalışma
Jeneratörler ve transformatörler için uzun süreli test gereksinimlerini karşılar → tam yalıtım değerlendirmesini sağlar
Güvenli Delinme Koruması
Kısmi deşarj veya arıza sonrası kısa devre akımı, test akımının yalnızca 1/Q’sudur → test sırasında pahalı ekipman hasarını önler
Elektrikli Otomatik Tuning
Tek tıkla otomatik ayarlama, rezonans noktasını 60 saniye içinde bulur → manuel ayarlamayı ortadan kaldırır, test verimliliğini artırır
Geniş Endüktans Ayarlama Aralığı
10H-45H sürekli ayarlama, geniş bir test numunesi kapasite aralığına uyar → tek bir sistem, jeneratörleri, transformatörleri, GIS’leri ve kabloları kapsar
geleneksel Test Transformatörlerine Göre %97 Enerji Tasarrufu
Seri rezonans ilkesi, giriş gücünü yalnızca çıkış gücünün 1/Q’suna düşürür → düşük giriş gücü, hafif ağırlık, taşınması kolay
SSS
S: GDTL-600kVA/50kV ile GDTL-120kVA/40kV arasındaki fark nedir?
A:
- GDTL-600kVA/50kV : 50 kV tepe çıkış, 600 kVA kapasite, 12 A anma akımı, 10H-45H endüktans aralığı; test eder en fazla 200 MW’lık jeneratörleri ve 2 km uzunluğundaki 35 kV kabloları , büyük güç santralleri ve trafo merkezleri için uygundur
- GDTL-120kVA/40kV : 40 kV tepe çıkış, 120 kVA kapasite, 3 A anma akımı, 15H-60H endüktans aralığı; test eder 100 MW'a kadar jeneratörler ve 1,5 km 35 kV kablolar , orta büyüklükteki enerji santralleri için uygundur Her ikisi de saf güç frekansı endüktans-tuneli rezonans teknolojisini kullanır.
S: Neden jeneratör ve transformatör testleri için saf 50 Hz çıkış önemli?
A: Jeneratör ve transformatör yalıtımı, 50 Hz güç frekansı çalışması için tasarlanmıştır. Değişken frekanslı testler, yalıtım içindeki dielektrik kaybı ve elektriksel alan dağılımını değiştirir; bu da yanlış test sonuçlarına ve olası yanlış değerlendirmelere yol açar. GB 50150-2016 standardı, jeneratör ve transformatörler için AC dayanım gerilimi testlerinin güç frekansında (50 Hz) yapılmasını açıkça zorunlu kılar .
S: Test edilebilecek maksimum 35 kV XLPE kablonun uzunluğu nedir?
A: 50 kV’te 12 A nominal akıma sahip olarak, şu ürünlerin test edilmesini sağlar 2 km’ye kadar 35 kV/300 mm² XLPE güç kablosu veya 6 km’ye kadar 10 kV/300 mm² XLPE güç kablosu .
S: Rezonans noktası bulmak ne kadar sürer?
A: Elektrikli otomatik ayarlama sistemi, 50 Hz’te tam rezonans noktasını 60 Saniye eşleşme aralığındaki herhangi bir test örneği için.
S: Test sırasında test örneğinde arıza meydana gelirse ne olur?
A: Arıza oluştuğunda sistem anında rezonans kaybeder ve kısa devre akımı yalnızca test akımının 1/Q’su (genellikle <0,4 A) olur; bu da test örneğine daha fazla zarar verilmesini etkili bir şekilde önler.
