GDYT-A-15 kVA/150 kV Akıllı Parçalı Deşarj Olmayan Test Tam Seti
GDYT-A-15 kVA/150 kV Dijital Akıllı Kısmi Deşarjsız Test Tam Seti, Entegre Kısmi Deşarjsız Transformatör, Akıllı Kontrol Panosu, İzolasyon Filtresi, Bağlantı Kapasitörü ve Dijital Kısmi Deşarj Dedektörü ile Donatılmıştır; Sistem Arka Plan Gürültüsü <1 pC, Tek Tuşla İşletim Özelliği; 110 kV ve Altı Elektrikli Ekipmanların Tip Testleri ve Fabrika Muayeneleri İçin Uygun.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDYT-A-15kVA/150kV bir profesyonel sınıf, tam entegre akıllı PD-olmayan test sistemi 110 kV ve altı yüksek gerilimli elektrik ekipmanlarının güç frekansı dayanım gerilimi ve kısmi deşarj testleri için özel olarak tasarlanmıştır tamamen uyumludur IEC 60270:2015 , GB/T 7354-2018 ve DL/T 848.3-2019 standartlarına uygun olup, PD-olmayan tam sistem tasarımı benimser; bu tasarım, PD-olmayan test transformatörü, akıllı kontrol konsolu, izolasyon filtre transformatörü, kuplaj kondansatörü, koruma direnci ve dijital kısmi deşarj dedektöründen oluşan altı temel bileşeni içerir.
Sistem, sektörde lider konumda olan <1 pC sistem arka plan gürültüsü , test nesnesinden kaynaklanan son derece zayıf kısmi deşarj sinyallerinin doğru şekilde tespit edilmesini sağlar. Yenilikçi PLC+10 inç dokunmatik ekran akıllı kontrol sistemi gerilim yükseltme, dayanma gerilimi zamanlaması, kısmi deşarj tespiti ve gerilim düşürme dahil olmak üzere tüm test sürecinin tek tuşla tamamlanmasını destekler. Entegre GDJF-2007 dijital kısmi deşarj dedektörü pRPD haritaları, spektrum analizi ve otomatik deşarj türü tanımlama gibi profesyonel PD analiz fonksiyonları sunar. Aşırı gerilim, aşırı akım, atlama ve kısa devre koruması gibi kapsamlı güvenlik koruma fonksiyonlarıyla donatılmıştır; bu da yüksek gerilim testleri sırasında operatörlerin ve ekipmanların güvenliğini sağlar. Modüler tasarım, taşınımı kolaylaştırır ve sahada montajı basitleştirir; bu nedenle hem laboratuvar tipi testler hem de saha kabul testleri için uygundur. İdealdir: fabrika tipi testler, sevk edilmeden önce kalite kontrolü, bağımsız üçüncü taraf arbitraj testleri ve elektrik şirketlerinin saha kabul testleri için güç transformatörleri, GIS, yüksek gerilim kabloları, ölçüm transformatörleri, aşırı gerilim sınırlayıcılar ve diğer yüksek gerilimli elektrik ekipmanları.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | IEC 60270:2015, GB/T 7354-2018, DL/T 848.3-2019 |
| Sistem Arka Plan Gürültüsü | <1 pC |
| Test Modları | Frekans dayanım gerilimi testi, Kısmi deşarj testi |
| İşlem Modları | Tam otomatik mod, manuel mod |
| Yüksek Gerilim Güç Kaynağı | |
| Nominal kapasite | 15kva |
| Giriş Gerilimi | AC 380 V ± %10, 50 Hz, üç fazlı dört telli |
| Çıkış Gerilimi | 0 ~ 150 kV AC (sürekli ayarlanabilir) |
| Çıkış Akımı | 0 ~ 100 mA |
| Gerilim düzenleme doğruluğu | ±1% |
| Dalga formu distorsiyonu | <3% |
| Anma Çalışma Süresi | anma yükünde sürekli 30 dakika |
| PD Tespit Parametreleri | |
| PD Dedektörü Modeli | Entegre GDJF-2007 |
| Örnekleme Hızı | kanal başına 100 MS/s |
| Çözünürlük | 12 bit |
| Tespit Hassasiyeti | 0,1 pC |
| Ölçüm Aralığı | 0,1 pC ~ 10000 nC |
| Dinamik aralık | > 80 dB |
| Frekans Bantları | 9 standart kombinasyon (10 kHz ~ 1 MHz) |
| Harita Görüntüleme | PRPD, dalga formu, spektrum, darbe sayısı, trend |
| Kontrol Parametreleri | |
| Kontrol Mimarisi | PLC + 10 inç endüstriyel dokunmatik ekran |
| Zamanlama aralığı | 0 ~ 9999 s (ayarlanabilir) |
| Veri Depolama | Sınırsız dahili depolama |
| Rapor Oluşturma | Otomatik Word/PDF raporu oluşturma |
| İletişim | USB, LAN |
| Güvenlik koruması | |
| Aşırı Voltaj Koruması | Evet (ayarlanabilir eşik) |
| Aşırı Akım Koruması | Evet (ayarlanabilir eşik) |
| Atlayıcı Koruma | Evet |
| Kısa devre koruması | Evet |
| Sıfır Konum Koruma | Evet |
| Kapı Kilitleme Koruması | Evet |
| Acil Durum Durdurma Butonu | Evet |
| Genel parametreler | |
| Güç Tüketimi | <20 kW |
| Toplam Ağırlık | ~350 kg (tam set) |
| Modüler Tasarım | Evet (6 bağımsız modül) |
| Hızlı bağlantı | Evet (standartlaştırılmış konektörler) |
| Tekerlekli Tasarım | Evet (tüm bileşenler) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 Bağıl Nem (yoğuşmasız) |
| Rakım | ≤2000m |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri : 10 kV~110 kV yağlı ve kuru tip güç transformatörleri
- GIS ekipmanı : 110 kV ve altı GIS ve HGIS gaz yalıtımlı ayırıcılar
- Yüksek gerilim kabloları : 10 kV~110 kV XLPE güç kabloları, kablo uçları ve eklemeleri
- Alet Transformatorları : 10 kV~110 kV akım transformatörleri (CT) ve gerilim transformatörleri (VT)
- Şimşek Akımı Sürücüleri 10 kV~110 kV çinko oksit aşırı gerilim sınırlayıcılar
- Diğer Ekipmanlar : Kondansatörler, reaktörler, izolatörler, yüksek gerilim anahtarları
Tipik Kullanım Senaryoları
- Elektrikli ekipman üreticileri : Fabrika tipi testler ve sevkedilen ürünlerin kalite kontrolü
- Bağımsız üçüncü parti test kurumları tahkim testleri ve uygunluk sertifikasyonu
- Enerji şirketleri : Yüksek gerilim ekipmanı kabul testleri ve arıza teşhisi
- Enerji mühendisliği şirketleri : Şebeke inşaatı ve yenileme projeleri kabulü
- Teknik okullar ve üniversiteler : öğretim ve gösterim deneyleri
Avantajlar
Uluslararası Tahkim Standartlarına Uygunluk
IEC 60270:2015 standardını tam olarak karşılar; test sonuçları küresel düzeyde tanınır ve yasal geçerliliğe sahiptir → kalite anlaşmazlıklarında tahkim temeli olarak kullanılabilir
Sektörde Öncü <1 pC Sistem Arka Plan Gürültüsü
Tüm bileşenler kısmi deşarja karşı optimize edilmiştir; bu da en saf test gerilimini sağlar → test nesnesindeki son derece zayıf kısmi deşarj sinyallerini doğru bir şekilde tespit eder
Tek Tıkla Tam Süreç Otomasyonu
Tüm test sürecini elle müdahale olmadan otomatik olarak tamamlar → test verimliliğini büyük ölçüde artırır; seri üretim hatları için idealdir
Entegre Profesyonel Kısmi Deşarj (PD) Tespiti
Ayrı bir PD dedektörü satın alma ve bağlama gereksinimi yok → sistem karmaşıklığını ve toplam yatırım maliyetini azaltır
Kapsamlı Güvenlik Koruma Sistemi
Çoklu koruma fonksiyonları ve güvenlik kilitlemeleri → yüksek gerilim testleri sırasında operatörlerin ve ekipmanların güvenliğini sağlar
Modüler Tasarım ve Kolay Taşınabilirlik
Hızlı montaj ve söküm, tekerlekli tasarım → hem laboratuvar ortamında sabit kullanım hem de saha koşullarında mobil testler için uygundur
Standartlaştırılmış Otomatik Rapor Oluşturma
Tek tıkla IEC uyumlu test raporları oluşturur → manuel rapor yazımını ortadan kaldırır, veri tutarlılığını ve izlenebilirliğini sağlar
Yüksek maliyet etkinliği
İthal sistemlerin fiyatının yalnızca %70'siyle tam PD ve dayanma gerilimi test kapasitesi sunar → elektrikli ekipman üreticileri için en maliyet etkin çözüm
SSS
S: GDYT-A-15kVA/150kV sisteminin arka plan gürültüsü nedir?
Y: Sistem, tamamı kısmi deşarja karşı tasarlanmış bir yapıya sahiptir. Her bileşenin kısmi deşarj değeri sıkı şekilde kontrol edilmiştir: test transformatörü <0,5 pC, kuplaj kondansatörü <0,3 pC, koruma direnci <0,2 pC. Toplam sistem arka plan gürültüsü, <1 pC anma geriliminde IEC 60270 arbitraj seviyesi gereksinimlerini karşılar.
S: Tam donanım seti hangi bileşenleri içerir?

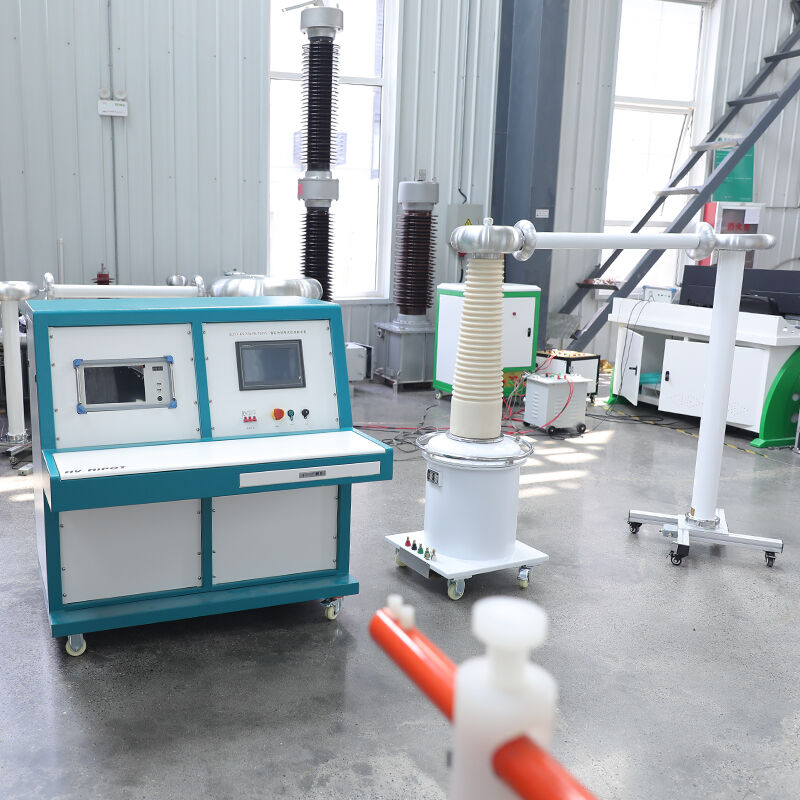

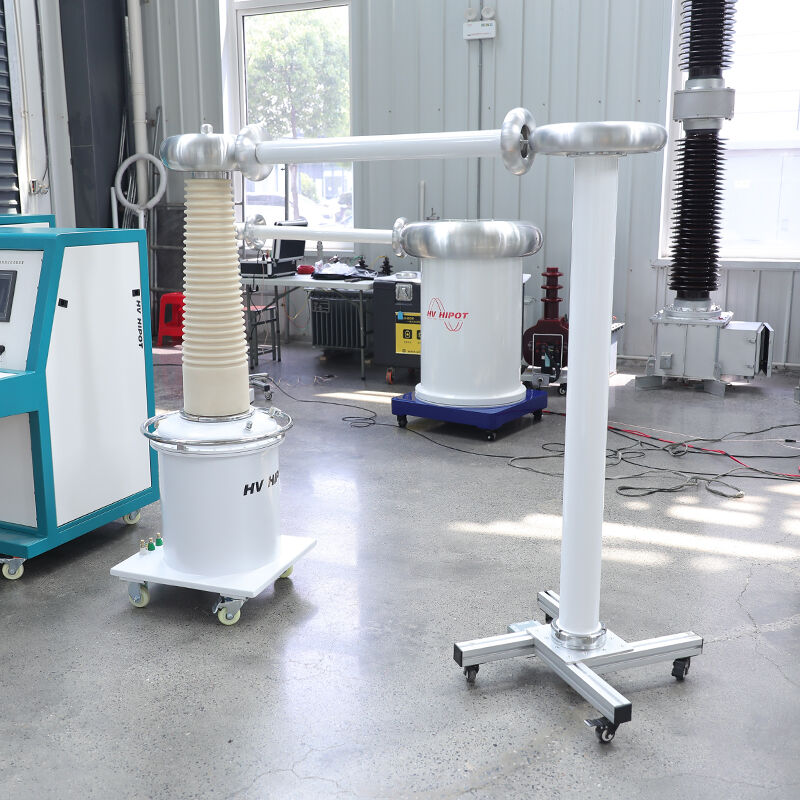

Y: Tam donanım seti altı temel bileşenden oluşur:
- GDYT-A-15kVA/150kV kısmi deşarja karşı test transformatörü
- Akıllı kontrol konsolu (entegre PLC ve dokunmatik ekran ile)
- 15kVA izolasyon filtre transformatörü
- OWF-150kV/1000pF kısmi deşarja karşı kuplaj kondansatörü
- BR-150kV/10kΩ kısmi deşarja karşı koruma direnci
- Entegre GDJF-2007 dijital kısmi deşarj dedektörü
S: Tüm test sürecini otomatik olarak tamamlayabilir mi?
Y: Evet. Sistem, tek tuşla tam otomatik işlemi destekler. Kullanıcılar yalnızca test gerilimini, dayanma süresini ve kısmi deşarj eşiğini ayarlamalıdır; sistem, manuel müdahale olmadan gerilim yükseltme, gerilim dayanma zamanlaması, kısmi deşarj tespiti, gerilim düşürme ve rapor oluşturma işlemlerini otomatik olarak tamamlar.
