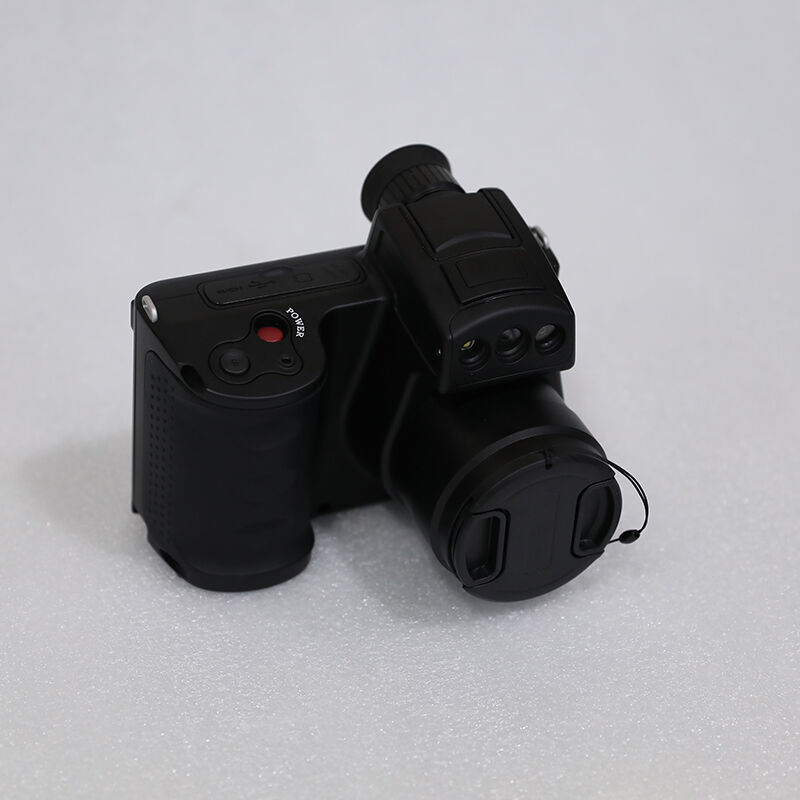

GLF314 SF6 Gazı Infrared Görüntüleme Kaçak Dedektörü
GLF314 Dijital Akıllı Çift-Bantlı Infrared Gaz Görüntüleme Kaçak Dedektörü; 384×288 Soğutulmamış FPA Dedektör, 0,1 ℃ NETD, Gaz Artırılmış Görüntüleme Modu, Çift Ekran Sistemi, GPS; SF6 Elektrik Ekipmanları ve Doğal Gaz Boru Hatları İçin Kaçak Tespiti.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GLF314 bir profesyonel sınıf, yüksek hassasiyetli çift bantlı infraruj gaz görüntüleme kaçak dedektörü güç sistemleri ve petrokimya endüstrisinde gaz kaçaklarının temas gerektirmeden gerçek zamanlı görselleştirilmesi için özel olarak tasarlanmıştır tamamen uyumludur DL/T 846.6-2018 , IEC 60480-2004 ve GB/T 22065-2008 standartları, filtre değiştirilmeden aynı anda tespit edebilen yenilikçi bir soğutulmamış çift bantlı infraruj odak düzlemi dizisi (FPA) dedektörü kullanmaktadır Sf6 šiliser heksaflorür ve CH4 metan filtre değiştirilmeden.

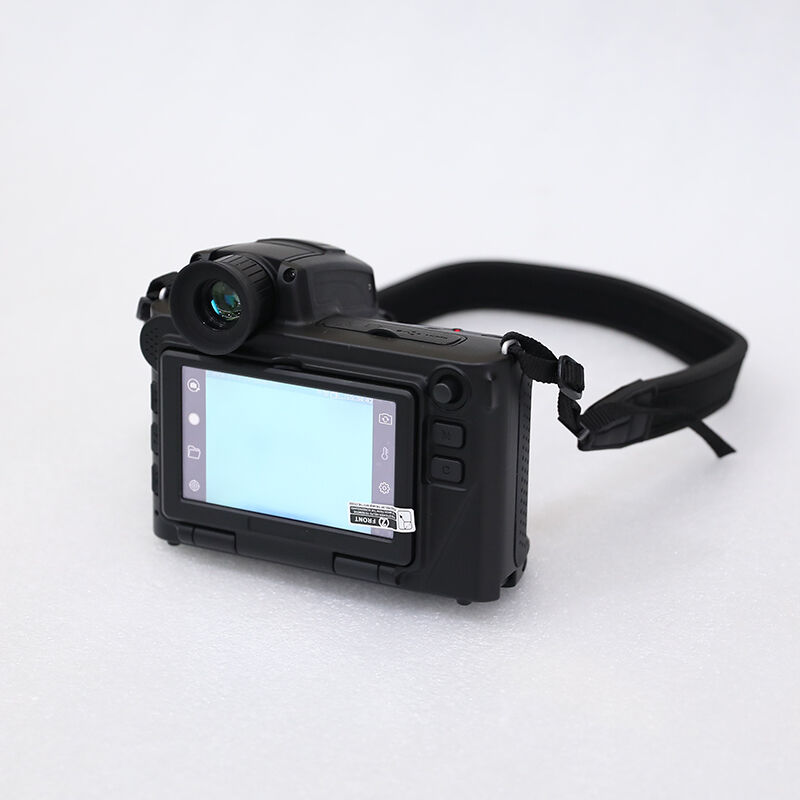

Cihaz, sektörde lider konuma sahip 384×288 yüksek çözünürlük ve ≤0,1 ℃ ultra-yüksek termal hassasiyet , bu sayede çıplak gözle görülemeyen son derece küçük gaz sızıntılarını tespit etmesini sağlar. Özgün Gaz Görüntüleme Geliştirme Teknolojisi (GVETM) arka plana göre gaz kontrastını önemli ölçüde artırır; böylece en küçük sızıntılar bile net bir şekilde görünür hale gelir. Yenilikçi çift ekran sistemi, 5 inçlik döndürülebilir LCD dokunmatik ekran ve yüksek çözünürlüklü OLED görüş arayüzü ile güçlü doğrudan güneş ışığında bile net görünürlük sağlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | DL/T 846.6-2018, IEC 60480-2004, GB/T 22065-2008, EPA OOOOa |
| Detektör tipi | İki bantlı soğutulmamış mikrobolometre FPA |
| İnfraruj çözünürlüğü | 384×288 piksel |
| Piksel aralığı | 25μm |
| Termodinamik Duyarlılık (NETD) | ≤0,1 ℃ @30 ℃ |
| Filtre Geçiş Bandı | 7 μm–8,5 μm (CH4), 9,5 μm–12 μm (SF6) |
| ALGILANABİLİR GAZLAR | SF6, CH4 ve bu bantlarda soğurma pikleri olan diğer gazlar |
| Optik Parametreler | |
| Kızılötesi Lens | Standart lens: 21,7°×16,4° görüş açısı |
| Focus | Otomatik ve manuel odaklama |
| Dijital Yakınlaştırma | 1–10 kat sürekli yakınlaştırma |
| Görüntü çerçevesi oranı | 50HZ±1HZ |
| Görüntü Parametreleri | |
| Ana Ekran | 5 inç 1024×600 döndürülebilir LCD dokunmatik ekran |
| Bakış Deliği | Yüksek çözünürlüklü OLED ekran, 1024×600 piksel |
| Görünür ışık kamerası | 5 megapiksel, kızılötesi lens ile uyumlu görüş açısı |
| Renk paletleri | 10 standart + 1 kullanıcı tanımlı |
| Gaz Tespit Parametreleri | |
| Gaz Artırılmış Modu | Evet (GVETM teknolojisi) |
| En küçük tespit edilebilir sızıntı oranı | <0,001 mL/s (SF6) |
| Maksimum Tespit Mesafesi | 50 m (SF6), 30 m (CH4) |
| Sıcaklık Ölçüm Parametreleri | |
| Sıcaklık aralığı | -20 ℃ ~ 150 ℃, 100 ℃ ~ 650 ℃ |
| Ölçüm doğruluğu | ±3 ℃ veya okumanın ±3%'ü, ikisi arasında büyük olan değer |
| Sıcaklık Analizi | 10 nokta, 10 daire, 10 dikdörtgen, 10 çizgi |
| Otomatik izleme | Küresel en yüksek/en düşük sıcaklık |
| Sıcaklık alarmı | Renk ve sesli alarmlar |
| VERİ YÖNETİMİ | |
| Saklama | 32 GB çıkarılabilir TF kartı |
| Görüntü formatı | Tam radyometrik veriye sahip JPEG |
| Video format | Radyometrik *.raw, radyometrik olmayan *.avi |
| Not | 60 saniyelik ses + metin |
| GPS | Evet, konum görüntülerde kaydedilir |
| Arabirimler | USB 2.0, WiFi, HDMI |
| Fiziksel parametreler | |
| Lazer işaretçisi | 635 nm Sınıf 2 |
| LED Işıkları | Evet |
| Akü | Şarj edilebilir litiyum-ion batarya |
| Batarya ömrü | ≥4 saat süreklilikli çalışma |
| Harici güç | DC12V |
| Boyutlar | ≤185×148×155 mm (standart lens dahil) |
| Ağırlık | ~1,8 kg (pil olmadan) |
| Koruma derecesi | IP54 |
| Düşmeye Karşı Direnç | 1,5 metre |
| Çalışma sıcaklığı | -20℃ ~ +50℃ |
| Depolama Sıcaklığı | -40 °C ~ +70 °C |
| Tripod Bağlantı Yeri | Standart 1/4"-20 |
Uygulamalar
Temel Test Nesneleri
- Güç Sistemi SF6 Ekipmanları : GIS sistemleri, devre kesiciler, transformatörler, gazla yalıtılmış iletim hatları (GIL), gaz tüpleri
- Petrokimya Endüstrisi : Doğal gaz boru hatları, depolama tankları, vanalar, kompresörler, rafineri ekipmanları
- Çevre izleme : Endüstriyel gaz emisyonu tespiti, sera gazı izleme
- Diğer endüstriler : Soğutma sistemleri, yarı iletken üretimi, havacılık ve uzay sanayii
Tipik Kullanım Senaryoları
- Enerji şirketleri trafo merkezi SF6 ekipmanlarının düzenli muayenesi, arıza giderme ve kabul testi
- Petrokimya işletmeleri doğal gaz boru hattı kaçak tespiti, tesis güvenliği muayenesi, çevre uyumluluk izlemesi
- Doğal gaz şirketleri doğal gaz dağıtım şebekesi muayenesi, depolama tesislerinin bakımı
- Bağımsız üçüncü parti test kurumları gaz kaçak tespit hizmeti, güvenlik değerlendirmesi
- Çevre koruma kurumları endüstriyel emisyon izlemesi, sera gazı envanteri
Avantajlar
Uluslararası standartlara uygunluk
Tam olarak DL/T 846.6-2018 Çin elektrik sektörü standardını, IEC 60480 uluslararası standardını ve EPA OOOOa çevre standardını karşılar → test sonuçları dünya çapında tanınmaktadır
Sektörde Öncü Çift-Bantlı Teknoloji
Bir cihaz, filtreleri değiştirmeden SF6 ve CH4’i aynı anda algılar → donanım yatırımlarını %50 azaltır, muayene verimliliğini %100 artırır
0,1 ℃ Ultra-Yüksek Termal Hassasiyet
Sadece 0,1 ℃’lik sıcaklık farklarını algılar; bu da en küçük gaz sızıntılarının bile açıkça görünmesini sağlar → güvenlik riskleri veya ekonomik kayıplara neden olmalarından önce erken sızıntıları tespit eder
Özgün Gaz Artırılmış Görüntüleme Modu
Arka plana kıyasla gaz kontrastını %300 artırır; tespit hassasiyetini önemli ölçüde geliştirir → yanlış negatif oranını %80 azaltır
Yenilikçi Çift Ekran Sistemi
Döndürülebilir LCD dokunmatik ekran + yüksek çözünürlüklü OLED görüş bulucu; tüm aydınlatma koşullarında net görünürlüğü sağlar → dış mekânda saha incelemeleri için idealdir
SSS
S: Çift bantlı teknolojinin tek bantlı gaz dedektörlerine göre avantajı nedir?
A:
- Çift algılama kapasitesi : Bir cihaz, aynı anda hem SF6 (elektrik sistemlerinde kullanılan) hem de CH4 (petrokimya ve doğalgaz endüstrilerinde kullanılan) gazlarını tespit edebilir
- Filtre değiştirme yok : Farklı gaz türleri arasında geçiş yaparken işi durdurup filtreleri değiştirmeniz gerekmeyi ortadan kaldırır
- Maliyetle etkili : İki ayrı tek bantlı dedektör satın almakla karşılaştırıldığında ekipman yatırımını %50 oranında azaltır
- Çok yönlülük : Tek bir cihazla çoklu endüstri ve uygulamaya uygun
S: SF6 gaz kaçak tespiti ne kadar hassastır?
Y: GLF314, SF6 gaz kaçaklarını en küçük 0,001 mL/s 50 metreye kadar uzaklıktan. Bu, yılda 1 gramdan az bir kaçak tespit etmeye eşdeğerdir ve bu, SF6 ekipmanları için endüstriyel standart yıllık kaçak oranı sınırı olan %1 değerinden çok daha düşüktür.
S: Güneşli ortamda çalışabilir mi?
Y: Evet. GLF314, yüksek parlaklıkta döndürülebilir LCD ekran ile yüksek çözünürlüklü OLED görüş bulucudan oluşan yenilikçi çift ekran sistemine sahiptir. OLED görüş bulucu, özellikle güçlü güneş ışığı koşulları için tasarlanmıştır ve doğrudan güneş ışığında bile net ve keskin görüntüler sunar.
Q: Pil ömrü ne kadardır?
Y: Dahili şarj edilebilir lityum-iyon pil 4 saatten fazla sürekli çalışma sağlar normal test koşullarında sağlar. Ayrıca uzun süreli çalışma için harici DC12V güç kaynağı desteğine de sahiptir.
S: Video kaydı yapabilir mi?
Y: Evet. GLF314 hem radyometrik kızılötesi video kaydı ((.raw formatı, tam sıcaklık verilerini içerir) hem de radyometrik olmayan video kaydı (.avi formatı). Videolar, 32 GB’lık çıkarılabilir TF kartında saklanır.
