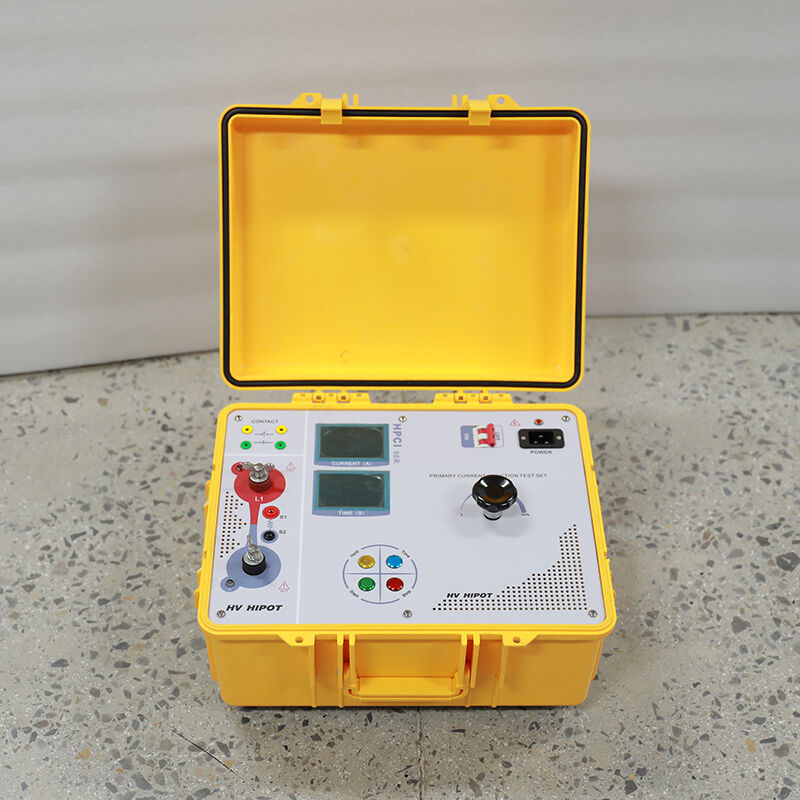

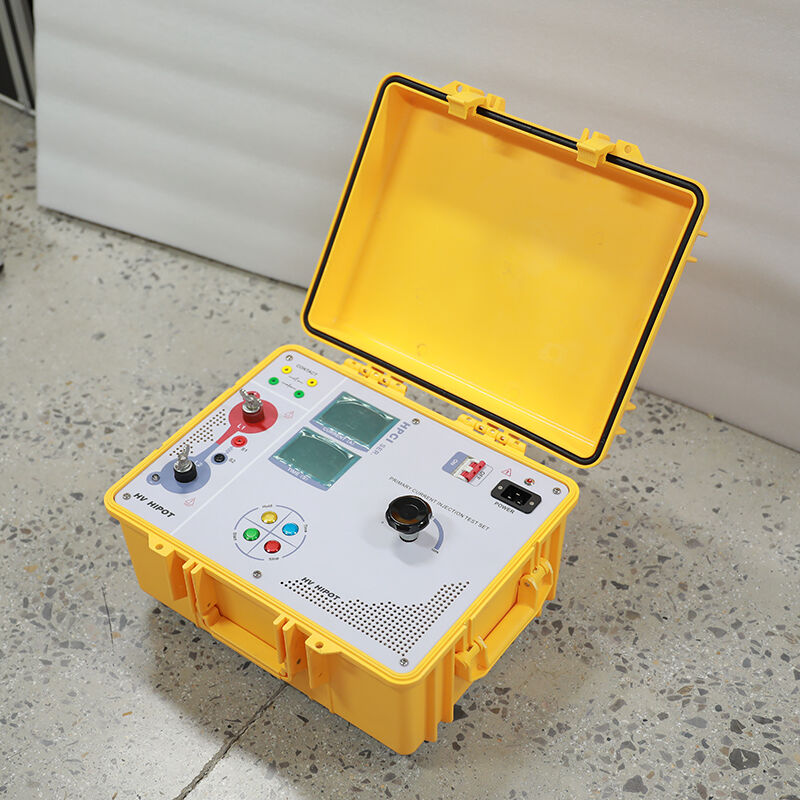

HPCI-1000A Taşınabilir Yüksek Akım Jeneratörü
HPCI-1000A Dijital Akıllı Entegre Taşınabilir Yüksek Akım Üreteci, 0-1000 A ayarlanabilir çıkış, 4,3 inç LCD ekran, otomatik zamanlama, çok seviyeli güvenlik koruması; elektrik ekipmanlarının düşük akım yükü ve kalibrasyon testleri için.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The HPCI-1000A bir profesyonel sınıf, klasik entegre taşınabilir yüksek akım jeneratörü güç sistemleri, elektrik üretim tesisleri ve endüstriyel işletmelerde küçük akım yük testleri, akım transformatör oranı doğrulaması, koruma rölesi kalibrasyonu ve alçak gerilim devre kesicisi testleri için özel olarak tasarlanmıştır tamamen uyumludur GB/T 14048.1-2023 , GB 7251.1-2013 ve IEC 60947-1:2020 standartlarına uygun olarak, evrensel tekerlekler ve tutamaklarla donatılmış yenilikçi tek parça kompakt tasarım benimsenmiştir; bu da tek kişi tarafından taşınma ve kurulum yapılmasını sağlar.
Cihazın özellikleri şunlardır: yüksek verimli toroidal akım yükseltici düşük kayıp ve yüksek çıkış verimiyle 0–1000 A arası sürekli ayarlanabilir yüksek akım çıkışı sağlar ile ±1% ölçüm doğruluğu ve 0,2% akım kararlılığı . Çıkış dalga formu, distorsiyonu ≤%3 olan standart sinüs dalgasıdır ve test dalga formları için uluslararası standartların katı gereksinimlerini karşılar. Entegre yüksek hassasiyetli gerçek RMS akım transformatörü harici standart ölçü aletlerine duyulan ihtiyacı ortadan kaldırır ve doğru ve güvenilir ölçüm sonuçları sağlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 14048.1-2023, GB 7251.1-2013, IEC 60947-1:2020, DL/T 848.1-2004 |
| Yapı Tipi | Entegre tek parça |
| Hareketlilik | Frenli evrensel tekerlekler + ergonomik tutamaklar |
| İşlem Modları | El modu\/Otomatik mod |
| Görüntüleme | 4,3 inç 480×272 renkli LCD ekran |
| Parametre Belleği | 5 grup test parametresi |
| Zamanlama fonksiyonu | 0 ~ 999,9 s ayarlanabilir, ±0,1 s doğruluk, sesli alarm |
| Elektrik Parametreleri | |
| Giriş Gücü | AC 220 V ± %10, tek fazlı, 50 Hz ± 1 Hz |
| Nominal kapasite | 6KVA |
| Çıkış Akımı Aralığı | 0 ~ 1000 A AC sürekli ayarlanabilir |
| Akım doğruluğu | ±1% okuma |
| Geçerli stabilite | ≤0.2% |
| Çıkış dalga formu | Standart sinüs dalgası |
| Dalga formu distorsiyonu | ≤3% |
| Açık devre voltajı | ≥6 V |
| Derece Derece Döngüsü | 1000 A’de 30 dakika, ≤500 A’de sürekli çalışma |
| Koruma fonksiyonları | |
| Aşırı Akım Koruması | Evet (ayarlanabilir eşik) |
| Aşırı Yük Koruması | Evet |
| Aşırı ısı koruması | Evet (80 °C’de otomatik durma) |
| Kısa devre koruması | Evet (≤1 ms yanıt süresi) |
| Sıfır Konum Koruma | Evet |
| Acil durdurma | Evet |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %10, tek fazlı, 50 Hz |
| Güç Tüketimi | ≤6 kW (tepe) |
| Fiziksel parametreler | |
| Boyutlar | 450×350×350 mm (U×G×Y) |
| Ağırlık | ~35 kg (tüm bileşenleri dahil) |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
| Rakım | ≤2000 m (daha yüksek rakimlara özel olarak ayarlanabilir) |
Uygulamalar
Temel Test Nesneleri
- Alet Transformatorları : Akım transformatörleri (AT) oran ve polarite testi
- Koruma cihazları : Akım röleleri, termik röleler, aşırı akım koruyucularının kalibrasyonu
- Anahtarlama ekipmanı : Alçak gerilim devre kesicileri, miniatür devre kesicileri, sigortalı anahtarlar testi
- Bara ve kablo : Küçük boyutlu baralar, güç kabloları, kablo demetleri sıcaklık yükselmesi testi
- Diğer Ekipmanlar motor başlatıcılar, kontaktörler ve dağıtım panolarının muayenesi
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo merkezi saha muayenesi, AT oranı doğrulaması, koruma cihazlarının kalibrasyonu
- Küçük boyutlu anahtarlama donanımı üreticileri fabrika kalite kontrolü, alçak gerilim devre kesicilerinin parti üretim muayenesi
- Enerji Santralleri jeneratör yardımcı ekipman testi, alçak gerilim dağıtım sistemi muayenesi
- Endüstriyel işletmeler i̇ç elektrikli ekipman bakımı, motor koruma testi
- Bağımsız üçüncü parti test kurumları : Küçük elektrikli ekipmanlar için sertifikasyon testleri, saha kalibrasyon hizmetleri
Avantajlar
En son uluslararası standartlara uyum
GB/T 14048.1-2023 Çin ulusal standardı, IEC 60947-1 uluslararası standardı ve DL/T 848.1 endüstri standardını tam olarak karşılar → test sonuçları dünya çapında tanınmaktadır
Sektörde Lider Entegre Taşınabilir Tasarım
Evrensel tekerlekler ve tutamaklarla birlikte tek parça yapı, toplam ağırlık yalnızca 35 kg, tek kişi tarafından taşınabilir → saha testleri ve acil bakım için ideal
Yüksek Hassasiyetli ve Kararlı Akım Çıkışı
±%1 ölçüm doğruluğu, %0,2 akım kararlılığı, standart sinüs dalgası çıkışı → tüm elektrikli ekipmanlar için doğru ve güvenilir test sonuçları sağlar
Akıllı LCD Kontrol
4,3 inç renkli LCD ekran, çift işlem modu, otomatik zamanlama işlevi → basit ve sezgisel kullanım, operatörün yetkinlik gereksinimlerini azaltır
Kapsamlı Çok Seviyeli Güvenlik Koruması
Çoklu elektriksel ve mekanik koruma önlemleri, izole edilmiş kontrol devresi → yüksek akım testleri sırasında operatörlerin ve ekipmanın mutlak güvenliğini sağlar
Endüstriyel Sınıf Güvenilirlik
Dayanıklı yapı, zorunlu hava soğutması, geniş çalışma sıcaklık aralığı → çeşitli zorlu saha ortamlarında güvenilir şekilde çalışır
SSS
S: Cihaz, anma akımında kaç dakika boyunca sürekli çalışabilir?
Y: HPCI-1000A, dahili zorlamalı hava soğutma sistemiyle anma akımı olan 1000 A’de sürekli olarak 30 dakika çalışabilir . 500 A’ye eşit veya daha düşük akımlarda ise sınırsız süre boyunca sürekli çalışabilir. Anma akımında daha uzun süreli testler için su soğutmalı yüksek akım jeneratörlerimizi öneririz.
S: Üç fazlı ekipmanların testi için kullanılabilir mi?
Y: Evet. Üç fazlı ekipman testleri için üç adet tek fazlı HPCI-1000A jeneratörünü aynı anda kullanabilirsiniz ya da dengeli üç fazlı akım çıkışı sağlayan üç fazlı seri yüksek akım jeneratörlerimizi (HPCI-1000A-3P) tercih edebilirsiniz.
S: Yüksek akım testleri sırasında operatörleri korumak için hangi güvenlik önlemleri alınmıştır?
Y: HPCI-1000A, kapsamlı bir güvenlik koruma sistemiyle donatılmıştır:
- İzole kontrol devresi : Düşük gerilimli kontrol devresi, yüksek akımlı devreden tamamen izole edilmiştir
- Çoklu elektriksel korumalar aşırı akım, aşırı yük, aşırı ısınma ve kısa devre koruması
- Mekanik korumalar sıfır konumu koruması ve acil durdurma butonu
- Uyarı sistemi anormal koşullar için işitsel ve görsel alarm sistemleri
- Açık güvenlik işaretleri potansiyel tehlikeleri operatörlere hatırlatmak amacıyla ekipman üzerinde belirgin güvenlik işaretleri
S: Akım ölçüm doğruluğu nasıl kalibre edilir?
Y: Cihaz, standart yüksek akım transformatörü ve standart ampermetre kullanılarak kalibre edilebilir. Kullanıcılar, standart cihazları çıkış terminaliyle seri olarak bağlayabilir, farklı akım seviyeleri uygulayabilir, ölçülen değerleri standart değerlerle karşılaştırabilir ve cihaz menüsündeki kalibrasyon katsayısını ayarlayabilir. Kalibrasyon işlemi basit ve hızlıdır; cihaz, kullanıcıyı bu süreç boyunca yönlendiren yerleşik bir kalibrasyon sihirbazı sunar.
