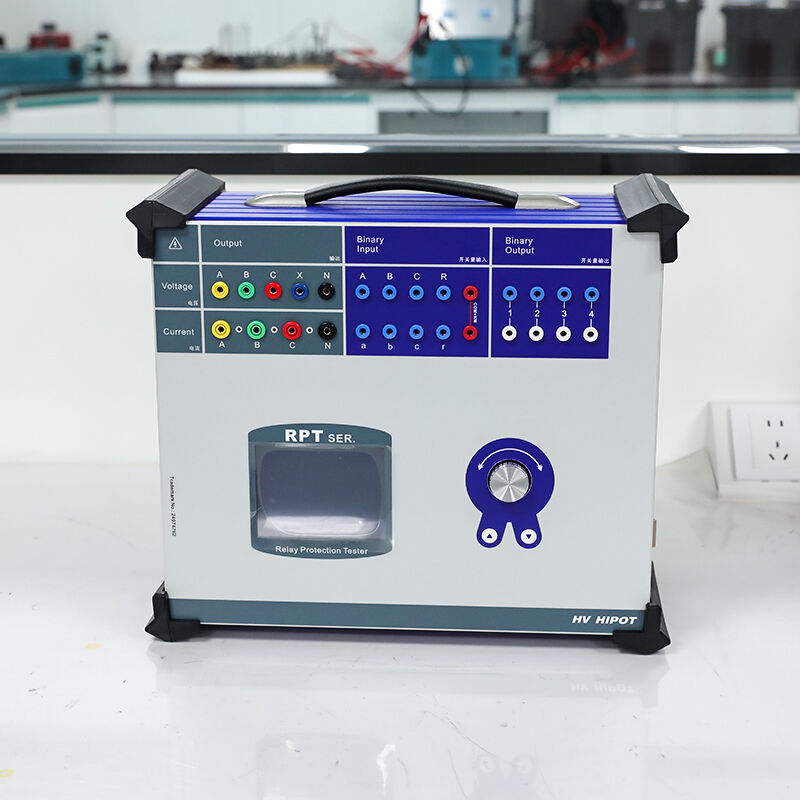

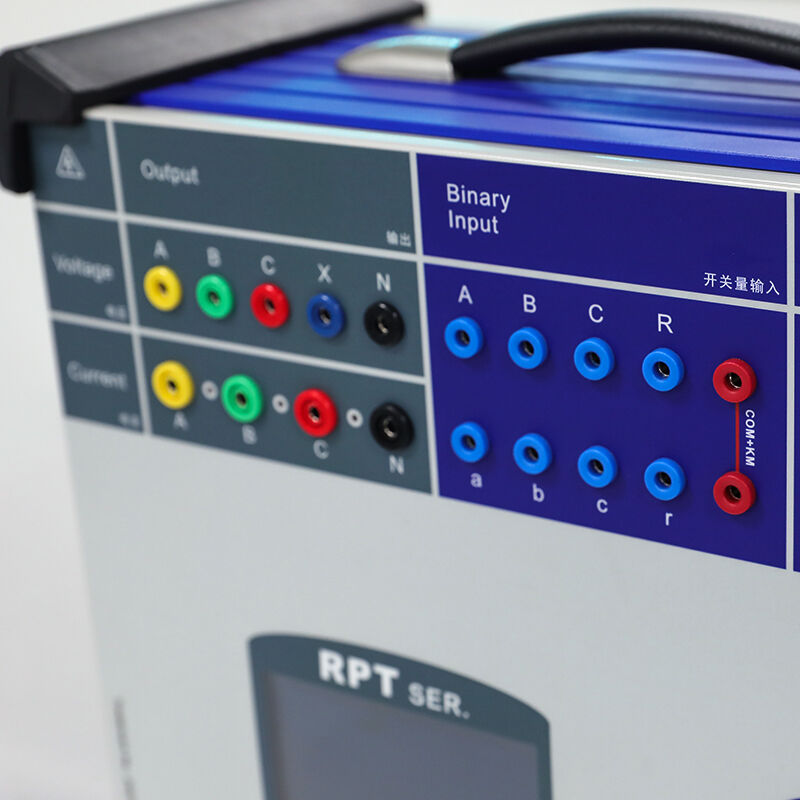

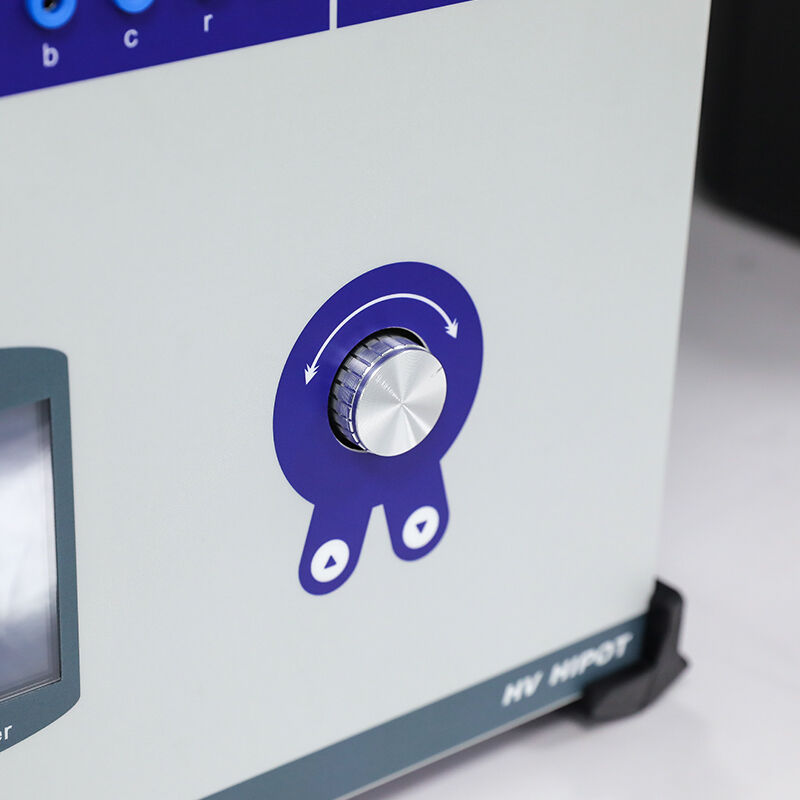

RPT-802 Dijital Akıllı Mikrobilgisayarlı Röle Koruma Test Cihazı
RPT-802 Dijital Akıllı Mikrobilgisayar Röle Koruma Test Cihazı, Endüstriyel PC+DSP+FPGA Üç Çekirdekli Mimarisiyle, 4-Faz Gerilim + 3-Faz Akım Eşzamanlı Çıkışı, %0,2 Doğruluk, Dahili Litzyum Pil; 110 kV ve Altı Trafo Merkezlerinde Röle Koruma Devreye Alımı ve Testi İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The RPT-802 bir maliyet etkin, saha optimizasyonlu üç fazlı mikrobilgisayarlı röle koruma test cihazı 110 kV ve altı trafo merkezlerindeki röle koruma cihazları ile güvenlik otomatik cihazlarının devreye alınması, test edilmesi ve bakımı amacıyla özel olarak tasarlanmıştır tamamen uyumludur DL/T 624-2023 , DL/T 995-2016 ve IEC 60255-1:2019 standartlarına uygun olarak, yüksek doğruluk, yüksek kararlılık ve yüksek hızda sinyal çıkışı sağlamak üzere gelişmiş bir endüstriyel PC+DSP+FPGA üçlü çekirdek mimarisi kullanır.
Cihazın özellikleri şunlardır: 4 faz gerilim + 3 faz akım eşzamanlı çıkış tasarımı çıkış doğruluğu %0,2 ile 20~1000 Hz geniş frekans aralığını ve 1~20 harmonik süperpozisyonunu destekler. Faz-faz kısa devre, toprak hatası, güç salınımı ve akım transformatörü (CT) doyumu gibi çeşitli güç sistemi arıza koşullarını hassas bir şekilde simüle edebilir. Ayrıca 100’den fazla yerleşik profesyonel test modülü , hatt koruma, transformatör diferansiyel koruma, mesafe koruma, otomatik transfer anahtarı (ATS) cihazları, otomatik tekrar kapama (reclosing) cihazları ve frekans koruması dahil olmak üzere tüm tipte röle koruma cihazlarının kapsamlı testini destekler.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | DL/T 624-2023, DL/T 995-2016, IEC 60255-1:2019, GB/T 14598.1-2010 |
| Kontrol Mimarisi | Endüstriyel PC + DSP + FPGA üçlü çekirdekli yapı |
| İşletim Sistemi | Gömülü Windows sistemi |
| Görüntüleme | 8,4 inç 800×600 TFT dokunmatik ekran |
| İşlem Modları | Dokunmatik ekran + fiziksel tuşlar |
| AC Gerilim Çıkışı | |
| Aşama sayısı | 4 bağımsız faz (UA, UB, UC, UN) |
| Çıkış Aralığı | 0 ~ 125 V/faz, 0 ~ 240 V hat gerilimi |
| Çıkış Doğruluğu | ±0.2% |
| Çıkış Gücü | 80 VA/faz |
| Frekans aralığı | 20 Hz – 1000 Hz |
| Frekans doğruluğu | ±0,001 Hz |
| Faz Aralığı | 0° ~ 360° |
| Faz Doğruluğu | ±0.1° |
| AC Akım Çıkışı | |
| Aşama sayısı | 3 bağımsız faz (IA, IB, IC) |
| Çıkış Aralığı | 0 ~ 40 A/faz, 0 ~ 120 A (üç faz paralel) |
| Çıkış Doğruluğu | ±0.2% |
| Çıkış Gücü | 420 VA/faz |
| Frekans aralığı | 20 Hz – 1000 Hz |
| DC çıkışı | |
| DC gerilimi | 0 ~ ±160 V |
| DC Akım | 0 ~ ±10 A |
| Doğruluk | ±0.5% |
| Harmonik Çıkış | |
| Harmonik Katları | 1 ~ 20 kat |
| Genlik Aralığı | temel frekansın %0 ~ %20'si |
| Faz Aralığı | 0° ~ 360° |
| Anahtar Miktarı Arayüzü | |
| Anahtar Girişi | 8 çift, boş kontakları ve potansiyel kontakları destekler |
| Çıkışı değiştir | 4 çift, DC 250 V / 0,5 A, AC 250 V / 0,5 A |
| Zaman Ölçümü | 0,1 ms ~ 9999 s, doğruluk < 0,1 ms |
| Güç Kaynağı | |
| Harici güç | AC 220 V ± %10, 50 Hz |
| Dahili Batarya | Lityum-iyon pil, 11,1 V / 10000 mAh |
| Batarya ömrü | ≥6 saat süreklilikli çalışma |
| Şarj süresi | yaklaşık 4 saat (tam şarj) |
| Fiziksel parametreler | |
| Boyutlar | 360 × 280 × 160 mm (Uzunluk × Genişlik × Yükseklik) |
| Ağırlık | ~12 kg (pil dahil) |
| Kasa | Dayanıklı alüminyum alaşım şasi |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %90 Bağıl Nem (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- Röle koruma cihazları : Mikrobilgisayarlı hat koruma, transformatör koruma, jeneratör koruma, baraya koruma
- Güvenlik otomatik cihazları : Otomatik transfer anahtarı (ATS) cihazları, tekrar kapama cihazları, yük atma cihazları
- Geleneksel röleler : Akım röleleri, gerilim röleleri, zaman röleleri, ara röleler
- Diğer cihazlar : Ölçüm ve kontrol cihazları, akıllı uç birimleri, birleştirme birimleri
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo merkezi kabul testleri, günlük bakım, arıza giderme
- Enerji mühendisliği şirketleri : Trafo merkezi inşaat devreye alma işlemleri, ekipman kurulumu ve ayarlama
- Elektrikli ekipman üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Bağımsız üçüncü parti test kurumları : Elektrikli ekipman performans testleri, kalite hakemliği
- Endüstriyel işletmeler dahili güç sistemi koruma cihazlarının test edilmesi ve bakımı
Avantajlar
En son uluslararası standartlara uyum
Tam olarak Çin Elektrik Endüstrisi Standardı DL/T 624-2023 ve Uluslararası Standart IEC 60255-1:2019’u karşılar → test sonuçları dünya çapında enerji sistemleri tarafından kabul edilir
Sektörde Öncü %0,2 Çıkış Doğruluğu
Yüksek hassasiyetli DAC ve doğrusal güç amplifikatörü tasarımı, doğru ve kararlı sinyal çıkışı sağlar → koruma cihazları test sonuçlarının güvenilirliğini garanti eder
Benzersiz 4U3I Çıkış Konfigürasyonu
Dört fazlı gerilim çıkışı destekler; nötr noktasının gerilimini simüle edebilir; sıfır-sekans koruması ve transformatör diferansiyel koruması testleri için idealdir → geleneksel 3U3I test cihazlarından daha esnektir
120 A Yüksek Akım Çıkış Kapasitesi
Üç fazlı akımın paralel çıkışı maksimum 120 A’ye kadar ulaşabilir; yüksek akımlı koruma cihazlarının test gereksinimlerini karşılar → ek akım amplifikatörlerine gerek yoktur
100’den fazla yerleşik profesyonel test modülü
Tüm tip röle koruma testlerini kapsar, manuel programlamaya gerek yok → test verimliliğini büyük ölçüde artırır ve operatörün beceri gereksinimlerini azaltır
Entegre Uzun Ömürlü Pil
dış güç kaynağına gerek kalmadan 6 saatlik sürekli çalışma → uzak trafo merkezleri ve inşaat sahaları gibi saha koşullarında yapılan testler için idealdir
Aşırı Hafif Taşınabilir Tasarım
Toplam ağırlık yalnızca 12 kg, kompakt boyut, taşınması ve taşınması kolay → tek kişilik operasyon ve mobil testler için uygundur
Kapsamlı Güvenlik Koruma Sistemi
Çoklu koruma fonksiyonları, operatörlerin ve test edilen ekipmanın güvenliğini sağlar → yanlış işlem nedeniyle meydana gelen hasarları önler
SSS
S: Trafo diferansiyel korumasını test edebilir mi?
Y: Evet. RPT-802, iki sargılı ve üç sargılı trafo diferansiyel koruma testlerini destekleyen özel bir trafo diferansiyel koruma test modülüne sahiptir; bunlar oran frenleme karakteristiği testi, harmonik frenleme testi ve diferansiyel hızlı kesme testini içerir. 4 fazlı gerilim çıkışı, transformatörün faz kaymasını ve gerilim dönüşüm oranını doğrudan simüle edebilir.
S: 120 A akım çıkışı sağlayabilir mi?
Y: Evet. Üç akım fazını paralel bağlayarak RPT-802, bara diferansiyel koruma ve jeneratör diferansiyel koruma gibi yüksek akımlı koruma cihazlarının test gereksinimlerini karşılayacak şekilde maksimum 120 A sürekli akım çıkışı sağlayabilir.
S: Arıza oynatma işlevini destekler mi?
Y: Evet. RPT-802, COMTRADE formatındaki arıza kayıt dosyalarını içe aktarma ve arıza sürecini oynatma özelliğine sahiptir; bu özellik, gerçek arızalarda koruma cihazının davranışını analiz etmek ve koruma mantığını doğrulamak için oldukça faydalıdır.
