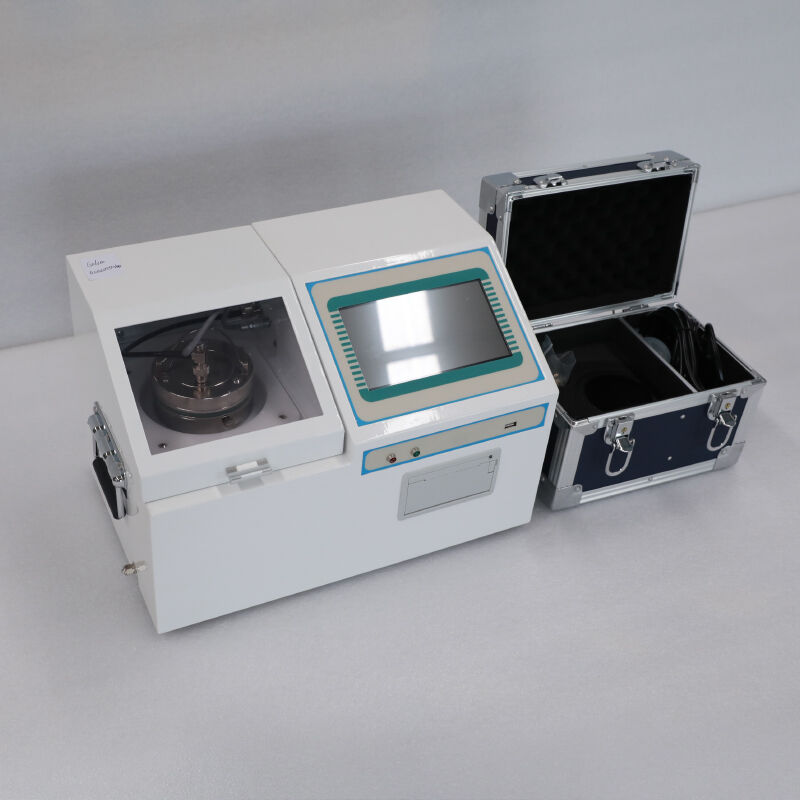

GD6100 İzolasyon Yağı Dielektrik Kayıp Test Cihazı
GD6100 Dijital Akıllı Entegre İzolasyon Yağı Dielektrik Kayıp ve DC Dirençlilik Test Cihazı, Yüksek Frekanslı Endüksiyon Isıtma Fırını, SF6 Standart Kapasitörü ve Tek Tuşla Tam Süreç Testi Özelliğiyle Güç Transformatörleri İçin İzolasyon Yağı Kalite Değerlendirmesi.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler

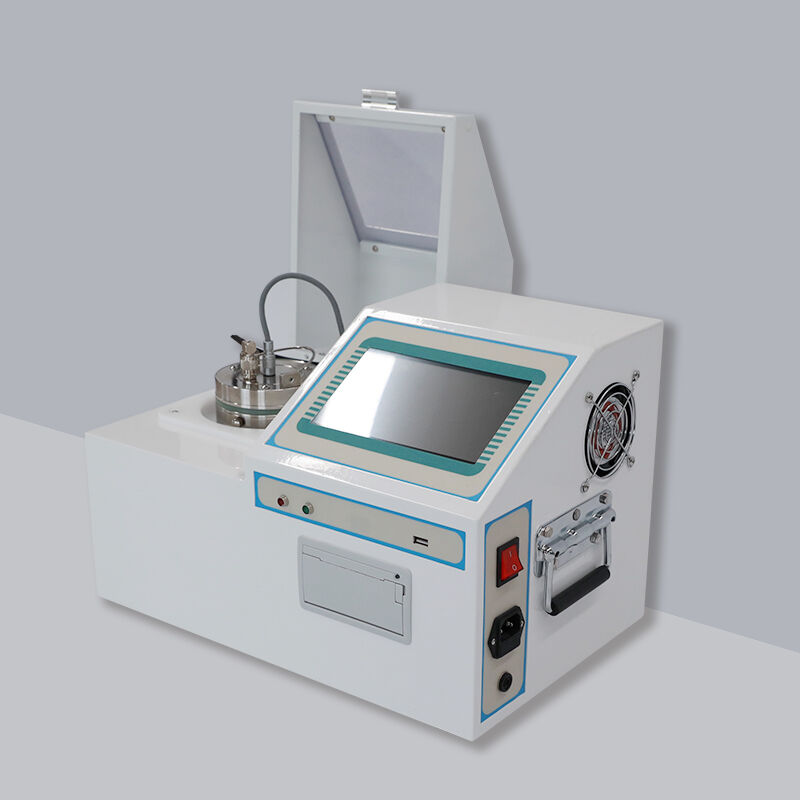

Açıklama
The GD6100 bir profesyonel sınıf, klasik entegre otomatik yağ dielektrik kayıp ve iletkenlik direnci test cihazı güç transformatörlerinde, ölçüm transformatörlerinde, kondansatörlerde ve diğer yağla doldurulmuş elektrikli ekipmanlarda kullanılan izolasyon yağının rutin kalite değerlendirmesi için özel olarak tasarlanmıştır tamamen uyumludur GB/T 5654-2007 , IEC 60247:2004 ve DL/T 474.3-2018 standartlarına uygun olarak, tüm gerekli bileşenleri tek bir taşınabilir şasiye entegre eden tam entegre bir tasarım kullanır.
Cihaz ileri düzey yüksek frekanslı indüksiyon ısıtma teknolojisiyle donatılmıştır düzgün ve hızlı ısıtma sağlayan, oda sıcaklığından 20 dakikadan kısa sürede 90℃'ye ulaşan bir sistemdir. Dahili olarak SF6 gazı ile doldurulmuş standart kapasitör ortam sıcaklığı ve neminden etkilenmeyen, kararlı ve doğru ölçüm sonuçları sağlar. Tek tuşla tam otomatik işlem ile sıcaklık artışını, sabit sıcaklık kontrolünü, dielektrik kayıp ölçümünü ve DC dirençlilik ölçümünü elle müdahale olmadan tamamlayan tüm test sürecini gerçekleştirir.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 5654-2007, IEC 60247:2004, DL/T 474.3-2018, ASTM D924 |
| Entegre Bileşenler | Yüksek frekanslı indüksiyon ısıtma fırını, üç elektrodlu yağ kabı, dijital test köprüsü, SF6 standart kapasitör |
| İşlem Modları | Tam otomatik mod, manuel mod |
| Görüntüleme | Arka aydınlatmalı büyük LCD ekran |
| Veri Depolama | 1000 grup test sonucu |
| Veri Dışa Aktarma | USB 2.0 (Excel formatı) |
| Yazıcı | Yüksek hızlı termal yazıcı, 58 mm kağıt genişliği |
| Dielektrik Kayıp Ölçümü | |
| Ölçüm Aralığı | 0,00001 ~ 100 |
| Çözünürlük | 0.00001 |
| Doğruluk | ±(okumanın %1'i + 0,0001) |
| AC Test Gerilimi | 1000 V ~ 2200 V, 200 V basamak, 50 Hz |
| Kapasitans ölçümü | |
| Ölçüm Aralığı | 5 pF ~ 200 pF |
| Çözünürlük | 0,01 pF |
| Doğruluk | ±(okumanın %1'i + 0,5 pF) |
| DC Dirençlilik Ölçümü | |
| Ölçüm Aralığı | 2,5 MΩ·m ~ 20 TΩ·m |
| Doğruluk | okumanın ±%10'u |
| Dc Test Gerilimi | 0 V ~ 600 V sürekli ayarlanabilir |
| Göreli Dielektrik Sabiti | |
| Ölçüm Aralığı | 1,000 ~ 30,000 |
| Doğruluk | ±1% okuma |
| Sıcaklık Kontrolü | |
| Isıtma Yöntemleri | Yüksek frekanslı indüksiyon ısıtması |
| Sıcaklık aralığı | Oda sıcaklığı ~ 100 ℃ sürekli ayarlanabilir |
| Sıcaklık kontrol hassasiyeti | ±0.5℃ |
| Sıcaklık çözünürlüğü | 0.1℃ |
| Isıtma hızı | Oda sıcaklığından 90℃'ye < 20 dakika |
| Yağ Kabı Parametreleri | |

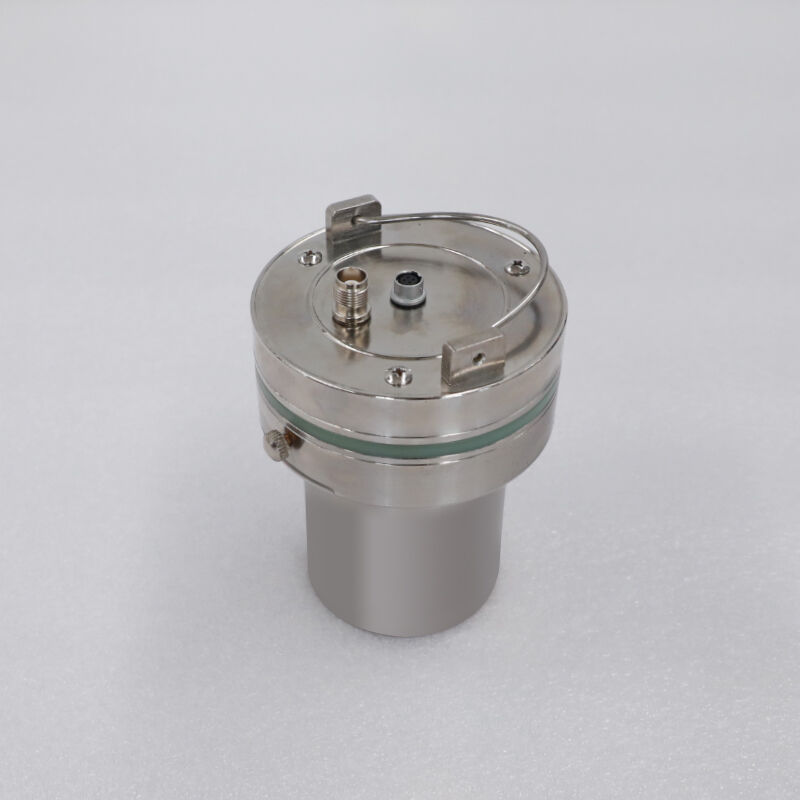

| Tip | Üç elektrodlu dielektrik kayıp yağ kabı |
| Volume | 40 ml |
| Elektrot açıklığı | 2 mm |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %10, 50 Hz |
| Güç Tüketimi | ≤500W |
| Fiziksel parametreler | |
| Boyutlar | 400×350×300 mm (U×G×Y) |
| Ağırlık | ~22 kg (tüm bileşenleri dahil) |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | -5 ℃ ~ +40 ℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | %80 RH’ye kadar (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- Enerji sektörü yağları : Transformatör yağı, kesici yağı, kondansatör yağı, kablo yağı
- Yağla doldurulmuş ekipmanlar : Güç transformatörleri, ölçüm transformatörleri, kondansatörler, devre kesiciler, reaktörler
Tipik Kullanım Senaryoları
- Enerji şirketleri trafo merkezi önleyici bakım, yalıtım yağı düzenli testleri, arıza teşhisi
- Transformatör üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Yağ işleme şirketleri : Yalıtım yağı yenileme kalitesi kontrolü, yağ işleme etkisi değerlendirmesi
- Bağımsız üçüncü parti test kurumları : Yağ kalitesi testleri, performans değerlendirmesi, kalite anlaşmazlıklarında hakemlik
- Endüstriyel işletmeler i̇ç güç ekipmanı yağ testi ve bakımı
Avantajlar
En son uluslararası standartlara uyum
GB/T 5654-2007 Çin ulusal standardı, IEC 60247 uluslararası standardı ve ASTM D924 Amerikan standardını tam olarak karşılar → test sonuçları dünya çapında tanınmaktadır
Sektörde Öncü, Tümü Bir Arada Entegre Tasarım
Tüm gerekli bileşenleri tek bir şasiye entegre eder; harici ekipman gerekmez → test süresini %70 azaltır ve bağlantı hatasını ortadan kaldırır
Gelişmiş Yüksek Frekanslı Endüksiyon Isıtma Teknolojisi
Düzgün ve hızlı ısıtma; yerel aşırı ısınma yoktur; yağ örneklerini termal bozulmaya karşı korur → doğru ve güvenilir test sonuçlarının alınmasını sağlar
SF6 Standart Kapasitörü
Uzun süreli kararlı performans; ortam sıcaklığı ve neminden etkilenmez → yıllarca yeniden kalibre edilmeden ölçüm doğruluğunu garanti eder
Tek Tıkla Tam Otomatik İşlem
Tüm test sürecini elle müdahale olmadan otomatik olarak tamamlar → operatör beceri gereksinimlerini azaltır ve insan kaynaklı hataları ortadan kaldırır
Kapsamlı Test Fonksiyonları
Dielektrik kayıp, DC direnci, kapasitans ve bağıl geçirgenlik değerlerini aynı anda tek bir testte ölçer → tek bir cihaz, birden fazla geleneksel test ekipmanının yerini alır
SSS
S: Yüksek frekanslı indüksiyon ısıtması nasıl çalışır?
A: Yüksek frekanslı indüksiyon ısıtma, elektromanyetik indüksiyon kullanarak metal yağ kabında girdap akımları oluşturur ve yağ örneğini içten ısıtır. Bu yöntem, yağ örneği boyunca homojen bir ısıtma sağlar; sıcaklık gradyenti yoktur, yerel aşırı ısınma yaşanmaz ve geleneksel direnç ısıtmasına kıyasla daha hızlı ısıtma hızı sunar.
S: Standart kondansatör ne sıklıkla kalibre edilmelidir?
A: GD6100 cihazı, bir SF6 gazı ile doldurulmuş üç elektrodlu standart kapasitör dielektrik kaybı 0,0001'den düşük olan bir malzemedir. Performansı son derece kararlıdır ve ortam sıcaklığı ile nemden etkilenmez. Normal kullanım koşullarında, ulusal metroloji gereksinimlerine göre sadece her 2 yılda bir kez kalibre edilmesi gerekir.
S: Farklı tipte yalıtım yağlarını test edebilir mi?
Y: Evet. GD6100, transformatör yağı, kesici yağı, kondansatör yağı, kablo yağı ve sentetik yalıtım yağları da dahil olmak üzere tüm sıvı yalıtım malzemelerini test edebilir. Odun sıcaklığından 100 ℃'ye kadar test sıcaklıklarını destekler ve uluslararası standartlar tarafından belirlenen tüm standart test sıcaklıklarını kapsar.
