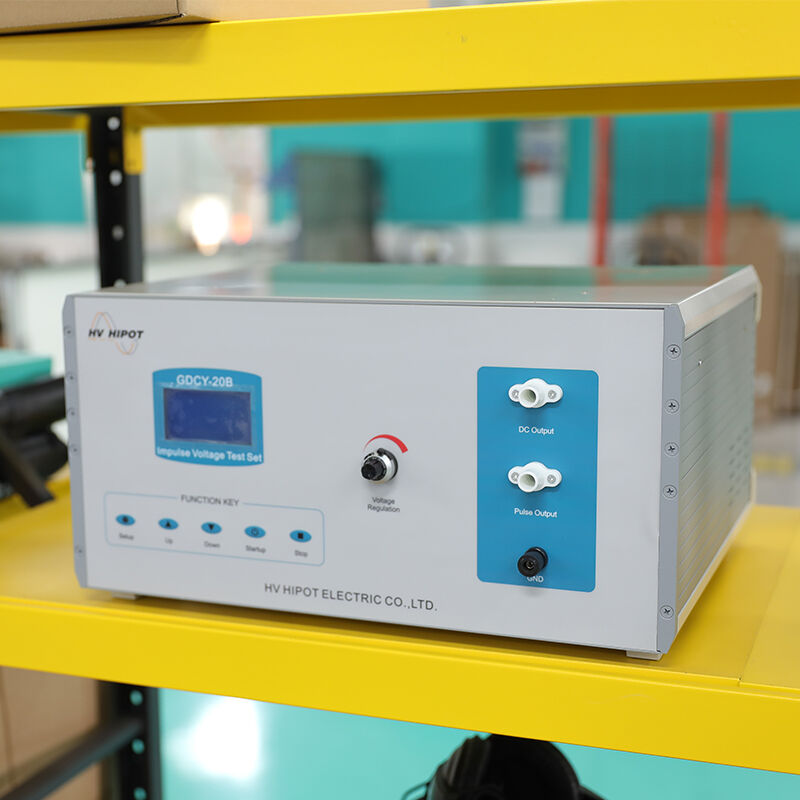

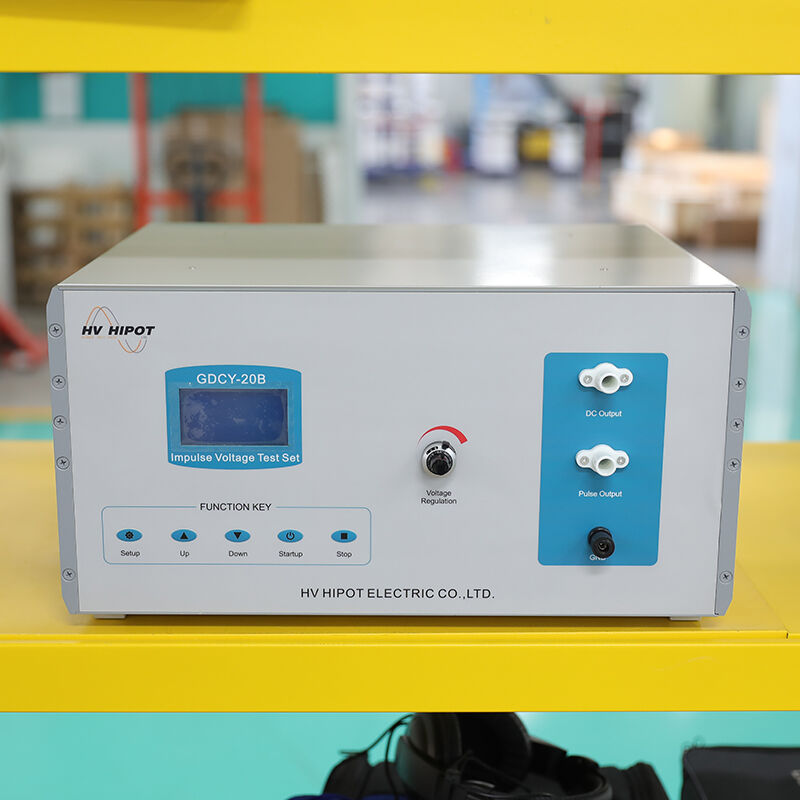

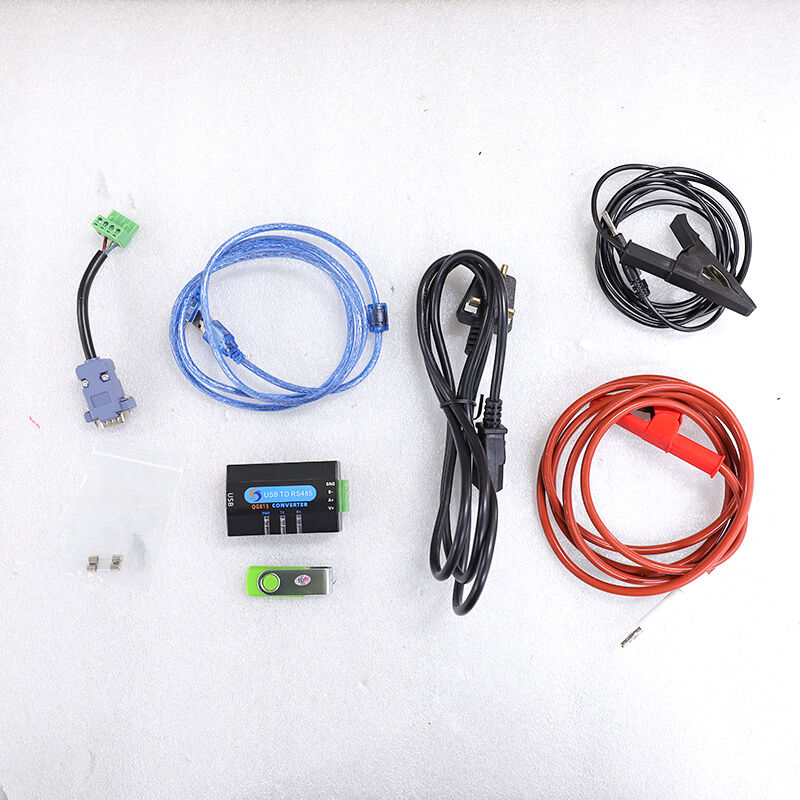

GDCY-20B Dijital Akıllı Temel Darbe Gerilimi Test Cihazı
GDCY-20B Dijital Akıllı Temel Darbe Gerilimi Test Cihazı (±20 kV Tepe Darbe, 0–±22 kV DC) – 1.2/50 μs Standart Yıldırım Darbesi, ±%3 Gerilim Doğruluğu, Manuel/Otomatik/Bilgisayarla Programlanabilir Çalışma Modları, LCD Ekran, Dokunmatik Tuşlar, Kaçak Akım/Gerilim Zayıflatma ile Delinme Değerlendirmesi; SPD’ler, Alçak Gerilimli Elektrikli Cihazlar, Elektronik Bileşenler ve EV Şarj Cihazları için Darbe Dayanım Gerilimi Testi.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDCY-20B bir maliyet etkin, temel tip masaüstü darbe gerilimi test sistemi düşük gerilimli elektrikli ekipmanların ve aşırı gerilim koruma cihazlarının (SPD) darbe dayanım gerilimi testleri için özel olarak tasarlanmıştır tamamen uyumludur IEC 61000-4-5:2014 ve GB/T 17626.5-2019 standartlarına uygun olup, kararlı ve tekrarlanabilir 1,2/50 μs standart yıldırım darbe dalga biçimleri oluşturmak için gelişmiş yüksek gerilimli katı hal anahtarlama teknolojisi kullanır.
Sistem, bir entegre masaüstü tasarım ile donatılmıştır; dahili standart darbe kondansatörüne sahiptir ve hem Dc dayaniklilik gerilimi testi ve darbe dayanım gerilimi testi . Bir ile donatılmış 128×64 LCD ekran ve sezgisel dokunmatik düğmeler , üç işlem modunu destekler: manuel, otomatik ve bilgisayarla programlanabilir. Sahip olduğu çift kırılma değerlendirme fonksiyonları (kaçak akım ve gerilim zayıflaması), test sonuçlarını otomatik olarak belirlemeyi sağlar. Ayrıca kapsamlı güvenlik koruması aşırı gerilim, aşırı akım ve acil durdurma dahil olmak üzere güvenlik önlemleriyle üretim hatlarında ve laboratuvarlarda güvenli ve güvenilir çalışma sağlar. Uygun olduğu alanlar: 3C sertifikasyon testleri, fabrika kalite kontrolü ve temel araştırma deneyleri sPD’ler (gerilim dalga emicileri), alçak gerilim anahtarlama donanımı, elektronik bileşenler, elektrikli araç şarj cihazları ve ev aletleri için.
Özellikler
| Parametre | Özelliği |
|---|---|
| Darbe Çıkış Gerilimi | ±1 kV–±20 kV tepe değeri (1 V adımlı, ±%3 doğruluk) |
| DC çıkış voltajı | 0–±22 kV DC (sürekli ayarlanabilir) |
| Ana Darbe Kapasitesi | 10 nF (standart) |
| Adı Enerji | 2 J |
| Çıkış dalga formu | 1,2/50 μs standart yıldırım darbesi tam dalgası |
| Dalga Formu Parametreleri | T1 = 1,2 μs ± %30, T2 = 50 μs ± %20 |
| Tepe Salınımı | <5% |
| Dalga Formu Tekrarlanabilirliği | ≤±1% |
| Şarj Gerilimi Doğruluğu | ≤±3% (tam aralık, kalibre edilebilir) |
| Darbe Gerilimi Ölçüm Doğruluğu | ≤±3% |
| Şarj Gerilimi Kararsızlığı | <±0.5% |
| Tetikleme Gecikmesi | <1 μs |
| Tekrarlama oranı | 1–99 saniyede bir darbe (ayarlanabilir, varsayılan değer 5 saniye) |
| Kutupluk | Pozitif, Negatif, Pozitif-Negatif Alternatif |
| İşlem Modları | Manuel mod, Otomatik mod, Bilgisayarla programlanabilir mod |
| Delinme Kararlaması | Kaçak akım (30 mA–1200 mA ayarlanabilir), Gerilim zayıflatması (0%–99% ayarlanabilir) |
| Görüntüleme | 128×64 LCD ekran |
| İletişim arayüzü | RS485 (standart), USB (isteğe bağlı) |
| VERİ YÖNETİMİ | Test sonuçlarının görüntülenmesi ve saklanması, USB ile dışa aktarma (isteğe bağlı) |
| Koruma fonksiyonları | Aşırı gerilim, aşırı akım, kısa devre, acil durdurma, topraklama tespiti, otomatik deşarj |
| Boyutlar (mm) | 450×380×240 (G×Y×D) |
| Ağırlık | ~12 kg |
| Güç Kaynağı | Tek fazlı AC220V±%10, 50 Hz |
| Güç Tüketimi | ≤ 300 VA |
| Çalışma sıcaklığı | 0 ℃ ~ +40 ℃ |
| Çalışma nem oranı | %80 RH’ye kadar (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | IEC 61000-4-5:2014, GB/T 17626.5-2019, GB/T 18802.1-2020, IEC 61643-11:2011, GB 7251.1-2013 |
Uygulamalar
Temel Test Nesneleri
- Yıldırım Akımını Yönlendiren Koruma Cihazları (SPD) : Sınıf II ve III YAKC’ler (gerilim sınırlayıcı tip)
- Düşük gerilimli anahtarlama ekipmanları devre kesiciler, kontaktörler, röleler, dağıtım kutuları
- Elektronik bileşenler : kapasitörler, dirençler, diyotlar, transistörler
- Elektrikli araç şarj cihazları : AC şarj cihazları, şarj kolonları
- Ev Aletleri buzdolapları, klima sistemleri, çamaşır makineleri
- Fotovoltaik tersine çeviriciler : küçük şebeke bağlantılı invertörler
- Teller ve Kablo alçak gerilim güç kabloları ve telleri
- Elektrik Sayacı : tek fazlı ve üç fazlı elektrik sayaçları
Tipik Kullanım Senaryoları
- Fabrika Kalite Kontrolü : bitmiş ürünlerin %100 çıkış kontrolü
- 3C sertifikasyon testleri : alçak gerilim ürünlerinin temel güvenlik sertifikasyon testleri
- Alan testleri : kurulu aşırı gerilim koruma cihazları (SPD) ve elektrik ekipmanlarının saha denetimi
- Küçük araştırma laboratuvarları : temel yalıtım performansı araştırması
- Teknik okullar ve üniversiteler : öğretim ve gösterim deneyleri
- Üçüncü Taraf Denetimi : temel uyumluluk testleri
Avantajlar
DC + Darbe Çift Çıkış
DC dayanım ve darbe dayanım testlerini destekler → bir sistem iki yaygın test gereksinimini karşılar
Çift Delinme Kararı
Kaçak akım ve gerilim sönümü çift karar mekanizması → kesin ve güvenilir test sonucu belirleme
Üç Esnek Çalışma Modu
Manuel, otomatik ve bilgisayarla programlanabilir modlar → basitten karmaşığa farklı test gereksinimlerini karşılar
Ultra-Kompakt ve Hafif
12 kg’lık ultra hafif masaüstü tasarım → üretim hatları arasında taşınması ve hareket ettirilmesi kolaydır
Kapsamlı güvenlik koruması
Çok katmanlı koruma + otomatik deşarj → operatörler ve test ekipmanları için maksimum güvenlik
Yüksek maliyet etkinliği
Temel test gereksinimleri için optimize edilmiştir; rekabetçi bir fiyatla üstün performans sunar → küçük ve orta ölçekli işletmeler için idealdir
SSS
S: GDCY-20B ile GDCY-20P arasındaki fark nedir?
A:
- GDCY-20B (Temel Tip) : 128×64 LCD ekran + dokunmatik tuşlar, ±%3 doğruluk, 12 kg ağırlık, maliyet etkin, temel fabrika kalite kontrolüne uygundur
- GDCY-20P (Gelişmiş Tip) : 7 inç renkli dokunmatik ekran, ±%1 doğruluk, 25 kg ağırlık, PDF raporu oluşturma özelliği, sertifikasyon laboratuvarları ve üst düzey üreticiler için uygundur Her ikisi de 1,2/50 μs standart yıldırım darbe dalgası oluşturur ve IEC 61000-4-5 gereksinimlerini karşılar.
S: GDCY-20B hangi dalga formlarını oluşturabilir?
Y: Standart olarak 1,2/50 μs standart yıldırım darbesi tam dalgası iEC 61000-4-5’e göre düşük gerilimli ekipmanların darbe testleri için en yaygın kullanılan dalga formudur. Ayrıca 0–±22 kV DC dayanım gerilimi testi .
S: Delinme karar verme fonksiyonu nedir?
Y: İki delinme karar verme yöntemi vardır:
- Kaçak akım değerlendirmesi : Kaçak akım ayarlanan eşik değerini aştığında alarm verir (30 mA–1200 mA)
- Gerilim zayıflama değerlendirmesi : Darbe gerilimi tepe değeri ayarlanan yüzde değerinin altına düştüğünde alarm verir (0%–99%) Sistem, delinme oluştuğunda otomatik olarak geçti/kaldı kararı verir ve testi durdurur.
S: Bilgisayar kontrollü mü çalıştırılabilir?
Y: Evet. RS485 haberleşme arayüzüne sahiptir ve uzaktan çalıştırma, parametre ayarı ve veri analizi için özel Windows tabanlı kontrol yazılımıyla (isteğe bağlı) birlikte gelir.
