GDCL-V 20 kV/10 kA Darbe Gerilimi ve Akımı Test Sistemi (Kombinasyon Dalga Üreteci)
GDCL-V 20 kV/10 kA Dijital Akıllı Darbe Gerilimi ve Akımı Kapsamlı Test Sistemi (Kombinasyon Dalga Üreteci) – ±20 kV Tepe Gerilimi, 0–10 kA Tepe Akımı, 1.2/50 μs Standart Gerilim Dalgası, 8/20 μs Standart Akım Dalgası, PLC+Dokunmatik Ekran Kontrolü, Otomatik Kalıntı Gerilimi Ölçümü; Güç Dalga Emicileri (SPD), MOV Varistörler, Alçak Gerilimli Elektrikli Cihazlar ve EV Şarj Cihazları için.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDCL-V 20 kV/10 kA bir profesyonel, entegre kombinasyon dalga test sistemi şalt koruma cihazları (SPD) ve alçak gerilimli elektrik ekipmanlarının darbe testleri için özel olarak tasarlanmıştır . En son IEC 61643-11:2025 ve IEC 61000-4-5:2014 standartlarına tam olarak uymaktadır; standart yıldırım darbe gerilimi ve akımı dalga biçimlerini aynı anda kararlı ve tekrarlanabilir şekilde oluşturmak için gelişmiş yüksek gerilimli katı hal anahtarlama teknolojisi kullanmaktadır.

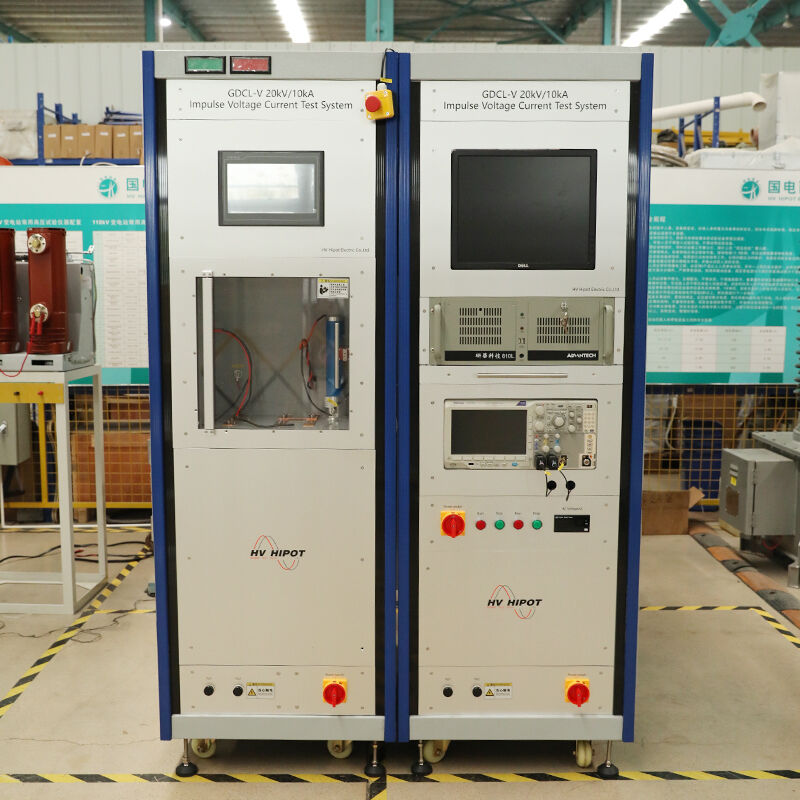

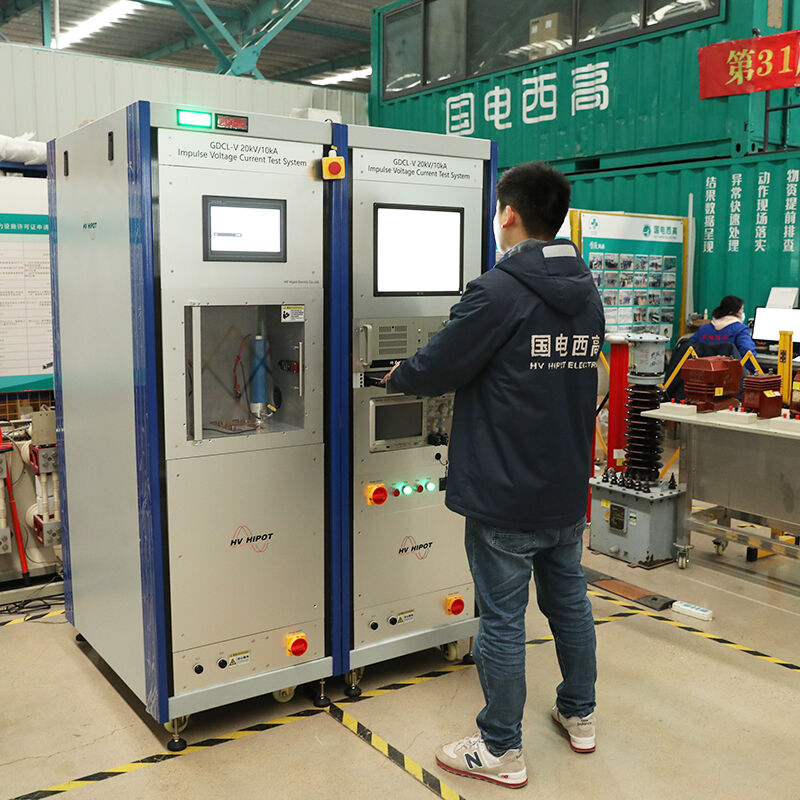

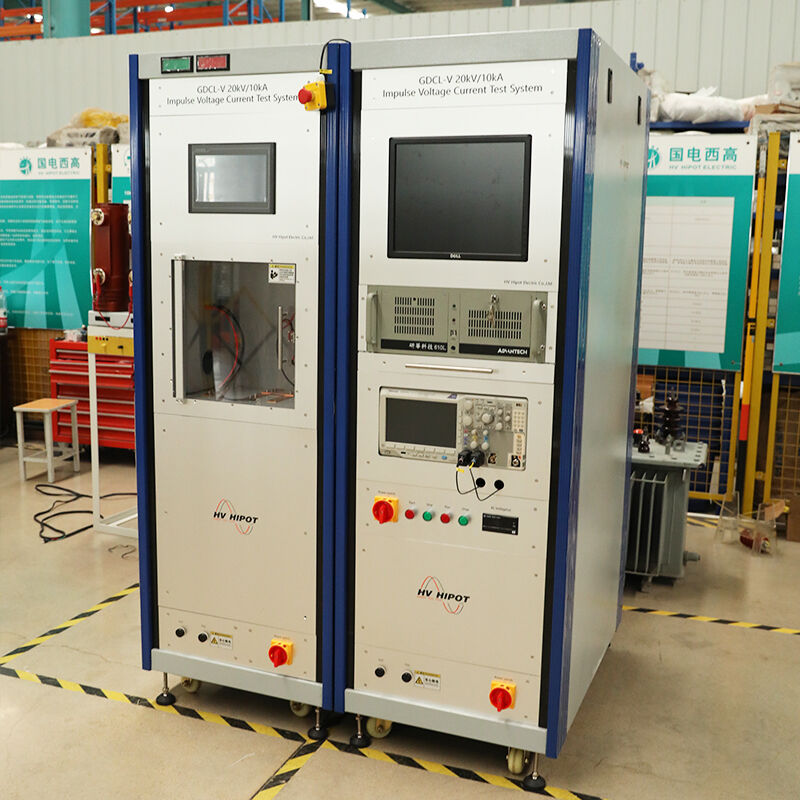

Sistem, buhar-sıvı temasını ve ayırma verimini en üstüne çıkarmak için çift kabinetli entegre tasarım içinde test platformu bulunan bu sistem, harici dalga şekillendirme bileşenlerine gerek duyulmamasını sağlar. Bir 7 inçlik renk dokunmatik ekran ve PLC kontrol sistemi ile donatılmıştır; elle çalıştırma, otomatik çalışma ve bilgisayarla programlanabilir çalışma olmak üzere üç farklı çalışma modunu destekler. Kalıntı gerilimi, tepe akımı ve dalga biçimi parametrelerini otomatik olarak ölçebilir ve standartlaştırılmış test raporları oluşturabilir. İle kapsamlı güvenlik koruması aşırı gerilim, aşırı akım ve acil durdurma gibi fonksiyonları içerir; üretim hatlarında ve sertifikasyon laboratuvarlarında güvenli ve güvenilir çalışma sağlar. İdealdir: tip testleri, fabrika kalite kontrolü ve 3C sertifikasyon testleri için tip 1/2/3 SPD’ler, MOV varistörler, alçak gerilim anahtarlama donanımı, elektrikli araç şarj cihazları ve ev aletleri için.
Özellikler
| Parametre | Özelliği |
|---|---|
| Darbe Gerilimi Çıkışı | ±1 kV–±20 kV tepe değeri (1 V adımı, ±%1 doğruluk) |
| Darbe Akımı Çıkışı | 0–10 kA tepe değeri (1 A adımı, ±%1 doğruluk) |
| Standart Gerilim Dalga Formu | 1,2/50 μs yıldırım darbesi tam dalgası (T1 ±%30, T2 ±%20) |
| Standart Akım Dalga Formu | 8/20 μs şimşek darbe akımı dalgası (T1±10%, T2±10%) |
| Çıkış empedansı | 2 Ω ±10% |
| Tepe Salınımı | < %5 (gerilim), <%20 (akım ters kutupluluk) |
| Dalga Formu Tekrarlanabilirliği | ≤±1% |
| Gerilim ölçüm doğruluğu | ±%1 (0,2 sınıfı kapasitif gerilim bölücü) |
| Akım Ölçüm Doğruluğu | ±%1 (Rogowski bobini) |
| Artık Gerilim Ölçüm Doğruluğu | ±2% |
| Ölçüm sistemi | 100 MHz bant genişliği, 1 GS/s örnekleme hızına sahip dijital osiloskop |
| Kontrol Sistemi | PLC + 7 inç renkli dokunmatik ekran + Windows tabanlı PC yazılımı |
| İşlem Modları | Manuel mod, Otomatik mod, Bilgisayarla programlanabilir mod |
| Programlanabilir Test Sıralamaları | En fazla 100 grup |
| Kutupluk | Pozitif, Negatif, Pozitif-Negatif Alternatif |
| Faz Açısı | 0–360° ayarlanabilir |
| Tekrarlama oranı | her 10–999 saniyede 1 darbe (ayarlanabilir) |
| VERİ YÖNETİMİ | Sınırsız depolama, PDF raporu oluşturma, Excel'e aktarma |
| İletişim arayüzü | RS485, USB, BNC (osiloskop çıkışı) |
| Koruma fonksiyonları | Aşırı gerilim, aşırı akım, kısa devre, acil durdurma, topraklama tespiti, otomatik deşarj, kilitlenme |
| Şarj süresi | ≤60 s (20 kV’a kadar) |
| Ana Kabinet Boyutları (mm) | 600(U)×800(G)×1800(Y) |
| Test Nesnesi Kabineti Boyutları (mm) | 400(U)×400(G)×300(Y) |
| Ağırlık | ~650 kg (tekerlekler dahil) |
| Güç Kaynağı | Tek fazlı AC220 V ± %10, 50 Hz, 5 kVA |
| Çalışma sıcaklığı | -5 ℃ ~ +40 ℃ |
| Çalışma nem oranı | ≤ %85 RH (yoğuşmasız) |
| Rakım | ≤1000m |
| Uyumluluk | IEC 61643-11:2025, IEC 61000-4-5:2014, GB/T 18802.1-2020, GB/T 17626.5-2019, IEC 61643-21:2021 |
Uygulamalar
Temel Test Nesneleri
- Yıldırım Akımını Yönlendiren Koruma Cihazları (SPD) : Tip 1, Tip 2, Tip 3 SPD’ler (gerilim sınırlama tipi, gerilim anahtarlama tipi)
- MOV Varistörleri çinko oksit varistörler, aşırı gerilim koruma bileşenleri
- Düşük gerilimli anahtarlama ekipmanları devre kesiciler, kontaktörler, röleler, dağıtım kutuları
- Elektrikli araç şarj cihazları aC şarj cihazları, DC hızlı şarj cihazları, şarj direkleri
- Fotovoltaik tersine çeviriciler şebeke bağlantılı invertörler, şebeke dışı invertörler
- İletişim Ekipmanları yönlendiriciler, anahtarlayıcılar, baz istasyonları
- Ev Aletleri buzdolapları, klima sistemleri, çamaşır makineleri
- Teller ve Kablo alçak gerilim güç kabloları ve telleri
Tipik Kullanım Senaryoları
- SPD tip testleri iEC 61643-11’e göre zorunlu tip testleri
- Fabrika Kalite Kontrolü bitmiş SPD’lerin %100 çıkış kontrolü
- 3C sertifikasyon testleri : düşük gerilimli elektrikli ürünler için zorunlu güvenlik sertifikasyonu
- ARAŞTIRMA VE GELİŞTİRME : yeni ürün geliştirme ve performans değerlendirmesi
- Üçüncü Taraf Denetimi : uygunluk testi ve sertifikasyon
- Üniversite laboratuvarları : öğretim ve araştırma deneyleri
Avantajlar
Entegre Gerilim ve Akım Çift Çıkışlı
: hem 1,2/50 μs gerilim dalgası hem de 8/20 μs akım dalgası aynı anda üretir → bir sistem, tüm SPD test gereksinimlerini karşılar
Yüksek Hassasiyetli Kalıntı Gerilimi Ölçümü
±%2 doğrulukla otomatik gerçek zamanlı kalıntı gerilimi ölçümü → manuel ölçüm hatalarını ortadan kaldırır, test verimliliğini artırır
Tam Otomatik Test Süreci
Tek tıklamayla test yürütme, otomatik dalga formu kaydı ve analizi, PDF rapor oluşturma → insani hatayı azaltır, test verimliliğini artırır
Kapsamlı güvenlik koruması
Çok katmanlı koruma + otomatik deşarj + kilitleme koruması → operatörler ve pahalı test ekipmanları için maksimum güvenlik
Entegre Çift Kabinet Tasarımı
Dahili test platformu, harici bileşen gerekmez → kurulumu ve kullanımı kolaydır, laboratuvar alanından tasarruf sağlar
Kanıtlanmış Sahada Performansı
Dünyada SPD üreticileri ve sertifikasyon laboratuvarları tarafından yaygın olarak kullanılır → güvenilir ve güvenilir performans
SSS
S: GDCL-V ile tek darbe gerilim/akım jeneratörleri arasındaki fark nedir?
A:
- GDCL-V (Kombinasyon Dalga Jeneratörü) : Hem 1,2/50 μs gerilim dalgasını hem de 8/20 μs akım dalgasını aynı anda üretir; bu, IEC 61643-11’e göre SPD tip testleri için gerekli olan gerçek yıldırım aşırı gerilim koşullarını taklit eder.
- Tek gerilim jeneratörü : Sadece darbe gerilimi üretir; temel yalıtım testleri için kullanılır.
- Tek akım jeneratörü : Sadece darbe akımı üretir; SPD’lerin akım dayanım testleri için kullanılır. GDCL-V, bu üç işlevi tek bir sistemde entegre eder ve eksiksiz bir SPD test çözümü sağlar.
S: GDCL-V hangi SPD parametrelerini test edebilir?
Y: Tüm temel SPD parametrelerini test edebilir, bunlar şunlardır:
- Farklı akım seviyelerinde kalıntı gerilimi (Ures)
- Nominal deşarj akımı (In) testi
- Maksimum deşarj akımı (Imax) testi
- Gerilim koruma seviyesi (Up) testi
- Darbe dayanım gerilimi testi
- Çalışma yükü testi
- Polarite etkisi testi
S: SPD 3C sertifikasyonu gereksinimlerini karşılar mı?
Y: Evet. Tamamen uyumludur GB/T 18802.1-2020 (IEC 61643-11:2025 standardına eşdeğerdir), bu da Çin’de SPD 3C sertifikasyonu için zorunlu standarttır.
Soru: Kalıntı gerilimi ölçüm doğruluğu nedir?
Cevap: Kalıntı gerilimi ölçüm doğruluğu ±2%, bu da SPD tip testleri için IEC 61643-11 standardının gereksinimlerini karşılar.
Soru: Bilgisayar kontrollerini ve rapor oluşturma işlevini destekliyor mu?
Cevap: Evet. Uzaktan çalıştırma, parametre ayarı, dalga formu görüntüleme ve otomatik PDF rapor oluşturma işlemleri için özel Windows tabanlı kontrol yazılımı ile birlikte gelir.
