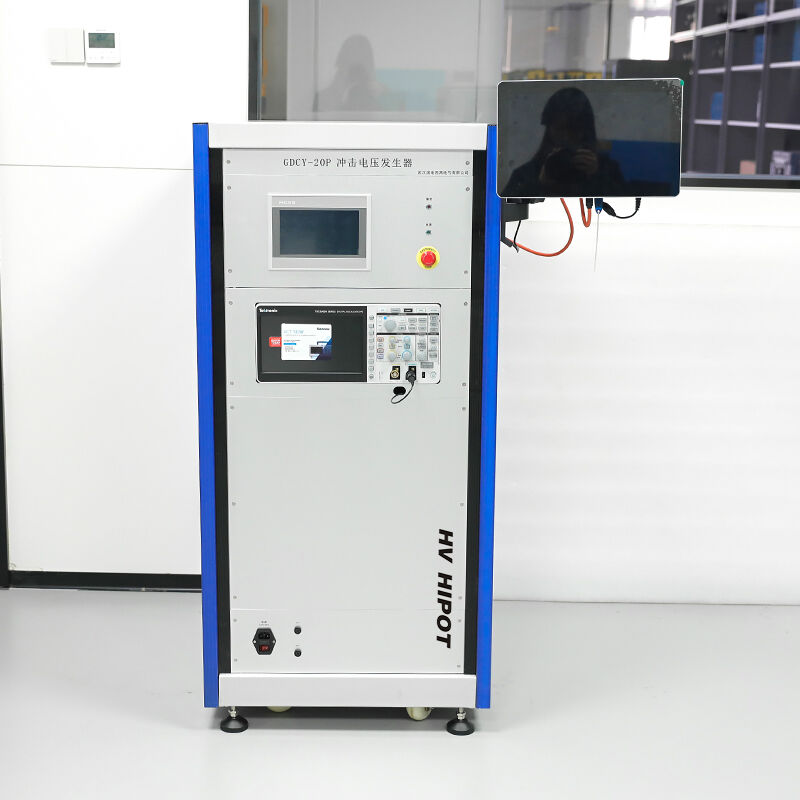

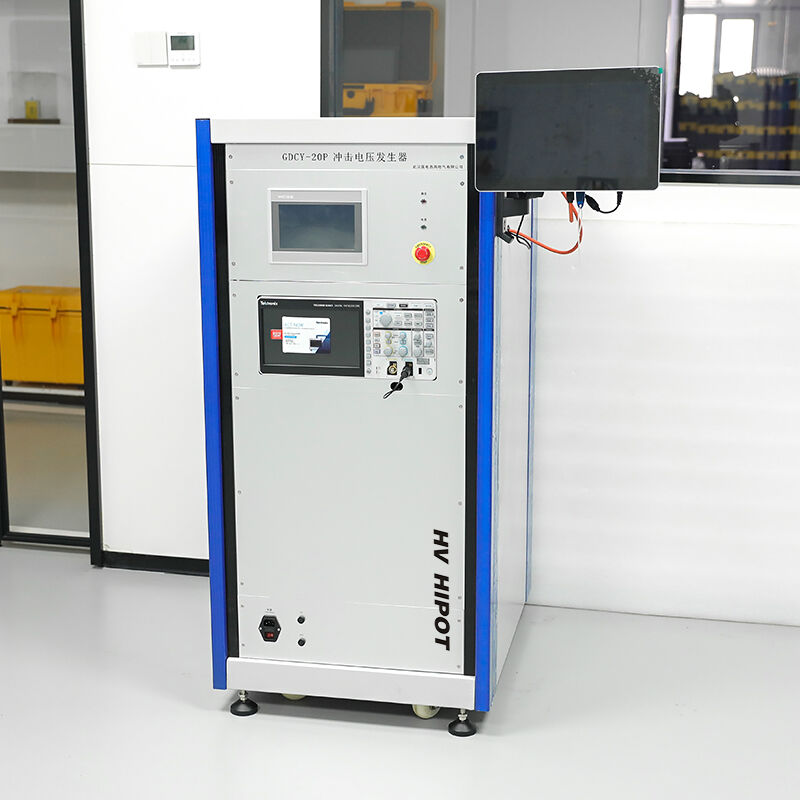

GDCY-20P 10 nF Yıldırım Darbe Gerilimi Üreteci
GDCY-20P 10nF Dijital Akıllı Taşınabilir Yıldırım Darbe Gerilim Üreteci (±20kV Tepe Değeri, 2J Enerji), 1,2/50μs Standart Yıldırım Darbesi, ±%1 Gerilim Doğruluğu, Manuel/Otomatik/Bilgisayarla Programlanabilir Çalışma Modları, 7 inç Dokunmatik Ekran, Dahili Bağlantı/Ayrıştırma Arayüzü; SPD’ler, Alçak Gerilimli Cihazlar, Elektronik Bileşenler ve EV Şarj Cihazları İçin Darbe Dayanım Gerilimi Testi.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDCY-20P 10 nF bir profesyonel, taşınabilir masaüstü yıldırım darbe gerilimi test sistemi düşük gerilimli elektrikli ekipmanların ve aşırı gerilim koruma cihazlarının (SPD) darbe dayanım gerilimi testleri için özel olarak tasarlanmıştır tamamen uyumludur IEC 61000-4-5:2014 ve GB/T 17626.5-2019 standartlarına uygun olup, kararlı ve tekrarlanabilir 1,2/50 μs standart yıldırım darbe dalga biçimleri oluşturmak için gelişmiş yüksek gerilimli katı hal anahtarlama teknolojisi kullanır.
Sistem, bir entegre masaüstü tasarım özelliklidir; dahili 10 nF’lik standart darbe kondansatörü ile dış dalga şekillendirme bileşenlerine gerek kalmaz. Akıllı grafik arayüze sahiptir. 7 inçlik renk dokunmatik ekran ve sezgisel grafik arayüz üç çalışma modunu destekler: manuel, otomatik ve bilgisayarla programlanabilir. Sistem, darbe gerilimi tepe değerini, ön zamanı ve yarı değer zamanını otomatik olarak ölçer ve görüntüler; ayrıca standart test raporları oluşturabilir. Ayrıca kapsamlı güvenlik koruması aşırı gerilim, aşırı akım ve acil durdurma dahil olmak üzere güvenlik önlemleriyle üretim hatlarında ve laboratuvarlarda güvenli ve güvenilir çalışma sağlar. Uygun olduğu alanlar: sPD’lerin (Yıldırım Darbe Koruma Cihazları), alçak gerilim anahtarlama donanımlarının, elektronik bileşenlerin, elektrikli araç şarj cihazlarının ve ev aletlerinin sPD’ler (gerilim dalga emicileri), alçak gerilim anahtarlama donanımı, elektronik bileşenler, elektrikli araç şarj cihazları ve ev aletleri için.
Özellikler
| Parametre | Özelliği |
|---|---|
| Adlık Çıkış Voltajı | ±20 kV tepe değeri (pozitif/negatif kutupluluk değiştirilebilir) |
| Ana Darbe Kapasitesi | 10 nF (standart) |
| Adı Enerji | 2 J |
| Çıkış dalga formu | 1,2/50 μs standart yıldırım darbesi tam dalgası |
| Dalga Formu Parametreleri | T1 = 1,2 μs ± %30, T2 = 50 μs ± %20 |
| Tepe Salınımı | <5% |
| Dalga Formu Tekrarlanabilirliği | ≤±1% |
| Şarj Gerilimi Doğruluğu | ≤±1% |
| Darbe Gerilimi Ölçüm Doğruluğu | ≤±1% |
| Şarj Gerilimi Kararsızlığı | <±0.5% |
| Tetikleme Gecikmesi | <1 μs |
| Tekrarlama oranı | her 10 saniyede bir darbe (sürekli) |
| İşlem Modları | Manuel mod, Otomatik mod, Bilgisayarla programlanabilir mod |
| Programlanabilir Test Sıralamaları | En fazla 50 grup |
| Görüntüleme | 7 inçlik renk dokunmatik ekran |
| Veri Depolama | 1000 grup (zaman damgası ile) |
| Veri Dışa Aktarma | USB flash sürücü, PDF raporu oluşturma |
| İletişim arayüzü | RS485, USB |
| Koruma fonksiyonları | Aşırı gerilim, aşırı akım, kısa devre, acil durdurma, topraklama tespiti, otomatik deşarj |
| Boyutlar (mm) | 550×450×350 (G×Y×D) |
| Ağırlık | ~25 kg |
| Güç Kaynağı | Tek fazlı AC220V±%10, 50 Hz |
| Güç Tüketimi | ≤500 VA |
| Çalışma sıcaklığı | 0 ℃ ~ +40 ℃ |
| Çalışma nem oranı | %80 RH’ye kadar (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | IEC 61000-4-5:2014, GB/T 17626.5-2019, GB/T 18802.1-2020, IEC 61643-11:2011, GB 7251.1-2013 |
Uygulamalar
Temel Test Nesneleri
- Yıldırım Akımını Yönlendiren Koruma Cihazları (SPD) : Sınıf I, II, III SPD’ler (gerilim sınırlama tipi, gerilim anahtarlama tipi)
- Düşük gerilimli anahtarlama ekipmanları devre kesiciler, kontaktörler, röleler, dağıtım kutuları
- Elektronik bileşenler : kondansatörler, dirençler, diyotlar, transistörler, entegre devreler
- Elektrikli araç şarj cihazları aC şarj cihazları, DC hızlı şarj cihazları, şarj direkleri
- Ev Aletleri : buzdolapları, klimalar, çamaşır makineleri, televizyonlar
- Fotovoltaik tersine çeviriciler şebeke bağlantılı invertörler, şebeke dışı invertörler
- İletişim Ekipmanları yönlendiriciler, anahtarlayıcılar, baz istasyonları
Tipik Kullanım Senaryoları
- 3C sertifikasyon testleri : düşük gerilimli elektrik ürünlerine ilişkin zorunlu güvenlik sertifikasyonu testleri
- Fabrika Kalite Kontrolü : bitmiş ürünlerin %100 çıkış kontrolü
- ARAŞTIRMA VE GELİŞTİRME : yeni ürün geliştirme ve performans değerlendirmesi
- Alan testleri : kurulu aşırı gerilim koruma cihazları (SPD) ve elektrik ekipmanlarının saha denetimi
- Üçüncü Taraf Denetimi : uygunluk testi ve sertifikasyon
- Üniversite laboratuvarları : öğretim ve araştırma deneyleri
Avantajlar
Standart 10 nF Darbe Kondansatörü
Entegre 10 nF standart kondansatör, harici dalga şekillendirme bileşenleri gerekmez → kullanımı kolay, tutarlı test sonuçları
Yüksek Hassasiyet ve Mükemmel Tekrarlanabilirlik
≤±1% gerilim doğruluğu ve ≤±1% dalga formu tekrarlanabilirliği → güvenilir ve tutarlı test sonuçlarının sağlanmasını sağlar
Üç Esnek Çalışma Modu
Manuel, otomatik ve bilgisayarla programlanabilir modlar → basitten karmaşığa farklı test gereksinimlerini karşılar
Entegre masaüstü tasarım
Tümü-bir-arada yapı, hafif ve taşınabilir → hem laboratuvar hem de saha testleri için uygundur
Kapsamlı güvenlik koruması
Çok katmanlı koruma + otomatik deşarj → operatörler ve test ekipmanları için maksimum güvenlik
Maliyet Etkin Çözüm
Düşük gerilimli ekipman testleri için optimize edilmiştir; rekabetçi bir fiyata üstün performans sağlar → küçük ve orta ölçekli işletmeler ile laboratuvarlar için idealdir
SSS
S: GDCY-20P darbe gerilimi jeneratörünün çalışma prensibi nedir?
C: Yüksek gerilimli katı hal anahtarlama teknolojisini kullanarak 10 nF’lik darbe kondansatörünü ayarlanan gerilime şarj eder; ardından dalga şekillendirme devresi üzerinden deşarj ederek 1,2/50 μs standart yıldırım darbe dalgası formu üretir.
S: GDCY-20P hangi dalga formlarını oluşturabilir?
Y: Standart olarak 1,2/50 μs standart yıldırım darbesi tam dalgası oluşturur; bu, IEC 61000-4-5’e göre düşük gerilimli ekipmanlara uygulanan darbe testleri için en yaygın olarak kullanılan dalga formudur.
S: Çıkışta verebileceği maksimum test gerilimi nedir?
Y: Çıkışında ±20 kV tepe darbe gerilimi sağlar ve çoğu düşük gerilimli elektrik ekipmanı ile SPD’lerin (gerilim dalgalanmalarına karşı koruma cihazlarının) test gereksinimlerini karşılar.
S: Otomatik test ve rapor oluşturma özelliğini destekliyor mu?
Y: Evet. Otomatik test modunu (gerilim ayarı, darbe sayısı ve aralık süresi) ve bilgisayarla programlanabilir modu destekler. Test verilerini otomatik olarak kaydeder ve standartlaştırılmış PDF test raporları oluşturur.
S: Hangi güvenlik koruma fonksiyonlarına sahiptir?
Y: Aşırı gerilim koruması, aşırı akım koruması, kısa devre koruması, sabit kablolama ile yapılmış acil durdurma özelliği, topraklama tespiti ve test tamamlandıktan sonra arta kalan gerilimin otomatik deşarj edilmesi gibi özelliklere sahiptir.
