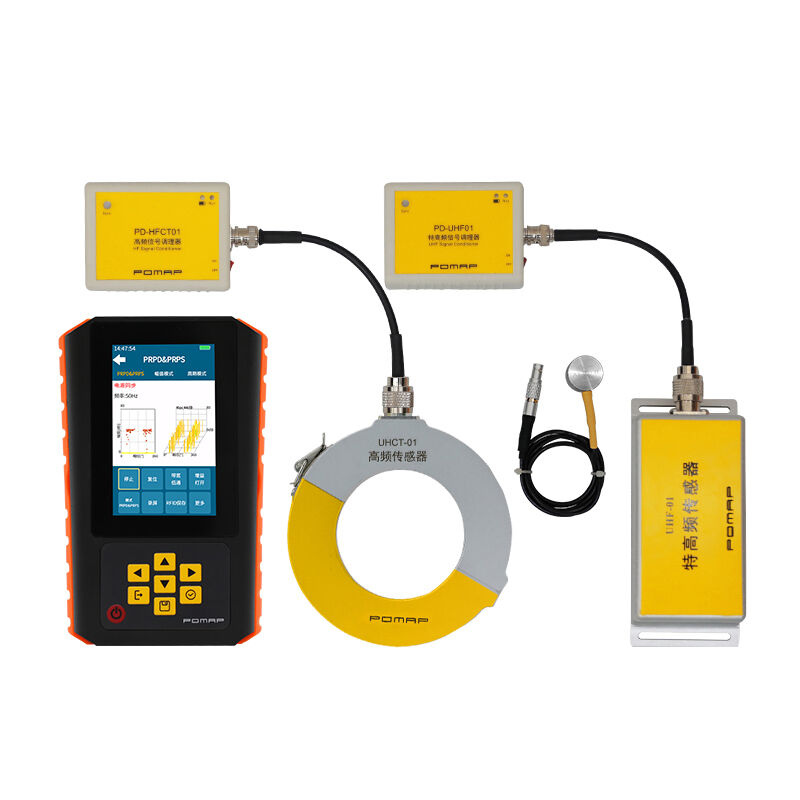

GDPD-316M Taşınabilir Kısmi Deşarj Denetim Test Cihazı
GDPD-316M Dijital Akıllı Taşınabilir Kısmi Deşarj Denetim Test Cihazı: TEV/AE/UHF/HFCT Çoklu Sensör Entegrasyonu, Dahili Uzman Tanı Sistemi, RFID Ekipman Tanımlama Özelliği, Çoklu Senkronizasyon Modları; 10 kV–500 kV Güç Ekipmanlarında Çalışma Anında Kısmi Deşarj Tespiti İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDPD-316M bir profesyonel, saha optimizasyonlu kapsamlı taşınabilir kısmi deşarj denetim cihazı yüksek gerilimli güç ekipmanlarının canlı tespiti ve durum değerlendirmesi için özel olarak tasarlanmıştır tamamen uyumludur DL/T 1432.3-2016 , DL/T 1982-2019 ve IEC 60270:2015 standartları; dört ana kısmi deşarj tespit yöntemini tek bir cihazda birleştiren ve test edilen ekipmanın türüne göre farklı sensörlerin esnek şekilde yapılandırılmasına olanak tanıyan bir sistem.
Cihaz, gelişmiş yüksek hızlı dijital sinyal işleme teknolojisi ve akıllı parazit engelleme algoritmalarını kullanır; bu sayede sahada oluşan elektromanyetik parazitleri etkili bir şekilde bastırır ve zayıf kısmi deşarj sinyallerini doğru bir şekilde çıkarır. Dahilindeki uzman teşhis sistemi test verilerini otomatik olarak analiz eder, deşarj türünü ve şiddetini belirler ve bakım önerileri sunar. 4,3 inçlik yüksek çözünürlüklü renkli dokunmatik ekranla ve sezgisel grafik arayüzle donatılmıştır; PRPD, PRPS, zaman alanı dalga formu ve spektrum olmak üzere çoklu harita görüntüleme modellerini destekler. RFID ekipman tanımlama işleviyle ve WIFI/BT kablosuz iletişim ile birlikte akıllı muayene yönetimi ve buluta veri yükleme imkânı sağlar. Ana ünite yalnızca 0,45 kg ağırlığındadır ve tek elle kullanım desteği sunar; bu nedenle tüm gün süren saha muayeneleri için idealdir. Uygun olduğu uygulama alanları: 4,3 inç yüksek çözünürlüklü renkli dokunmatik ekran ve sezgisel grafik arayüzle donatılmıştır; PRPD, PRPS, zaman alanı dalga formu ve spektrum olmak üzere çoklu harita görüntüleme modellerini destekler. RFID ekipman tanımlama işleviyle ve WIFI/BT kablosuz iletişim ile birlikte akıllı muayene yönetimi ve buluta veri yükleme imkânı sağlar. Ana ünite yalnızca 0,45 kg ağırlığındadır ve tek elle kullanım desteği sunar; bu nedenle tüm gün süren saha muayeneleri için idealdir. Uygun olduğu uygulama alanları: RFID ekipman tanımlama işlevi ve WIFI/BT kablosuz iletişim ile birlikte akıllı muayene yönetimi ve buluta veri yükleme imkânı sağlar. Ana ünite yalnızca 0,45 kg ağırlığındadır ve tek elle kullanım desteği sunar; bu nedenle tüm gün süren saha muayeneleri için idealdir. Uygun olduğu uygulama alanları: günlük muayene, kusur tespiti, arıza lokalizasyonu ve durum değerlendirmesi anahtarlama donanımları, halka ana üniteleri, GIS (Gaz İzoleli Sistemler), güç transformatörleri, yüksek gerilim kabloları, ölçüm transformatörleri ve diğer güç ekipmanları.
Özellikler
| Parametre | Özelliği |
|---|---|
| TEV Tespiti | |
| Frekans aralığı | 500 kHz – 50 MHz |
| Ölçüm Aralığı | 0 – 80 dBmV |
| Doğruluk | ±1dB |
| Çözünürlük | 1 dBmV |
| AE Tespiti | |
| Temaşalı Ultrasonik Frekans | 20 kHz – 300 kHz |
| Temaşasız Ultrasonik Tepe Frekansı | 40KHZ |
| Hassasiyet | 0.1mv |
| Ölçüm Aralığı | 0,1 mV – 1 V |
| UHF Tespiti (Opsiyonel) | |
| Frekans aralığı | 300 MHz – 1500 MHz |
| Ölçüm Aralığı | 0 – 70 dB |
| Doğruluk | ±1dB |
| HFCT Tespiti (Opsiyonel) | |
| Frekans aralığı | 500 kHz – 50 MHz |
| İletim Empedansı | >10 mV/mA (10 MHz) |
| Dinamik aralık | 0 – 80 dB |
| Sistem parametreleri | |
| Eşzamanlama Modları | Dahili senkronizasyon, Şebeke senkronizasyonu, Optik senkronizasyon (opsiyonel) |
| Görüntüleme | 4,3 inç yüksek parlaklıkta renkli dokunmatik ekran |
| Saklama | 8 GB büyük kapasiteli depolama |
| İletişim | WIFI, Bluetooth, Type-C USB |
| RFID | Entegre RFID okuyucu |
| Kulaklık çıkışı | 3,5 mm stereo kulaklık jakı |
| Dil Desteği | Çince/İngilizce ikili dil |
| Güç Kaynağı | Dahili şarj edilebilir lityum pil |
| Batarya ömrü | ≥8 saat sürekli çalışma |
| Şarj modu | Type-C arayüzü, 5 V/2 A |
| Şarj süresi | ≤5 saat (tam şarj) |
| Boyutlar | 181×107×36 mm (U×G×Y) |
| Ağırlık | ~0,45 kg (pil dahil) |
| Çalışma sıcaklığı | -20°C ~ +60°C |
| Çalışma nem oranı | 0 – 90 % RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 1432.3-2016, DL/T 1982-2019, IEC 60270:2015, GB/T 7354-2018 |
Uygulamalar
Temel Test Nesneleri
- Aydınlatma Anahtarları ve Halka Ana Üniteleri : 10 kV–35 kV iç ve dış mekân aydınlatma anahtarları ile halka ana üniteleri
- GIS ekipmanı : 110 kV–500 kV GIS ve HGIS gaz yalıtımlı aydınlatma anahtarları
- Güç transformatörleri : 10 kV–500 kV yağlı ve kuru tip güç transformatörleri
- Yüksek gerilim kabloları : 10 kV–220 kV XLPE güç kabloları ve kablo uçları
- Alet Transformatorları : 10 kV–220 kV akım transformatörleri (CT) ve gerilim transformatörleri (VT)
- Diğer Ekipmanlar : Reaktörler, aşırı gerilim sınırlayıcılar, havai hatlar
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo merkezleri günlük denetimi ve önleyici bakım
- Kusur teşhis ekipleri kısmi deşarj arızası tespiti ve lokalizasyonu
- Aydınlatma panosu üretim tesisleri : Fabrika tipi testler ve sevkedilen ürünlerin kalite kontrolü
- GIS üretim tesisleri sağlamada saha kurulumu ve kabul testleri
- Enerji mühendisliği şirketleri : Şebeke inşaatı ve yenileme projeleri kabulü
- Endüstriyel ve madencilik işletmeleri i̇ç elektrik ekipmanlarının rutin muayenesi
Avantajlar
Uluslararası standartlara uygunluk
DL/T 1432.3-2016, DL/T 1982-2019 ve IEC 60270:2015 standartlarının tamamını karşılar → test sonuçları küresel düzeyde tanınmaktadır
4-in-1 Çoklu Sensör Entegrasyonu
Tek bir cihaz, tüm yaygın kısmi deşarj tespit yöntemlerini kapsar → tüm türdeki elektrik ekipmanlarında kısmi deşarjı tespit edebilir; birden fazla cihaz gerekmez
Entegre Uzman Tanı Sistemi
Deşarj tiplerini otomatik olarak tanımlar ve ciddiyetini değerlendirir → operatörün beceri gereksinimini azaltır, öznel değerlendirme hatalarını ortadan kaldırır
Akıllı IoT Denetim Yönetimi
RFID ekipman tanımlaması + kablosuz veri yükleme → akıllı denetim yönetimini ve veri izlenebilirliğini sağlar
Çoklu Eşzamanlama Modları
Dahili, güç ve optik eşzamanlamayı destekler → farklı saha test koşullarına uyarlanır
0,45 kg Ultra Hafif Taşınabilir Tasarım
Tek elle kullanım, bir alet çantasına sığar → yüksek rakımlı işlemler ve dar alanlarda test için idealdir
Uzun pil ömrü
tek şarjla 8 saatlik sürekli çalışma → sahada yapılan incelemeler için tam bir gün boyunca yeterli
Güçlü anti-bağlama kabiliyeti
Çok aşamalı dijital filtreleme + arka plan gürültüsü çıkarma → kuvvetli elektromanyetik ortamlarda bile güvenilir test sonuçları elde edilir
SSS
S: GDPD-316M ile diğer kısmi deşarj ölçüm cihazları arasındaki fark nedir?
A: GDPD-316M, kısmi deşarj tespitinin dört ana yöntemini — TEV, AE, UHF ve HFCT’yi — tek bir cihazda birleştirir; bu sayede tüm türdeki enerji ekipmanlarının kısmi deşarjını tespit edebilir. Ayrıca entegre uzman tanı sistemine, RFID ekipman tanıma özelliğine ve IoT işlevlerine sahiptir; bu nedenle piyasadaki en kapsamlı taşınabilir kısmi deşarj test cihazıdır. TEV, AE, UHF ve HFCT dört ana kısmi deşarj tespit yöntemi bir cihazda birleştirilmiştir; bu sayede tüm türdeki enerji ekipmanlarının kısmi deşarjını tespit edebilir. Ayrıca entegre uzman tanı sistemine, RFID ekipman tanıma özelliğine ve IoT işlevlerine sahiptir; bu nedenle piyasadaki en kapsamlı taşınabilir kısmi deşarj test cihazıdır.
S: Farklı ekipmanlar için hangi tespit yöntemi kullanılmalıdır?
A:
- Anahtarlama panoları ve halka ana üniteleri : TEV + temassız ultrasonik
- GIS ekipmanı : UHF + temaslı ultrasonik
- Güç transformatörleri : UHF + HFCT (topraklama kablosu) + ultrasonik
- Yüksek gerilim kabloları : HFCT (topraklama kablosu) + ultrasonik (uç bağlantı noktaları)
S: Test için kesinti gereklidir mi?
A: Hayır. GDPD-316M, canlı algılama cihazıdır , bu nedenle enerji kesintisi olmadan çalışan ekipmanlarda kısmi deşarj tespiti gerçekleştirebilir; böylece güç sağlama üzerindeki etki büyük ölçüde azaltılır.
S: Test raporlarını otomatik olarak oluşturabilir mi?
A: Evet. Cihaz, test verilerini, grafikleri ve uzman teşhis sonuçlarını içeren standartlaştırılmış Word/PDF test raporlarını otomatik olarak oluşturabilir; bu raporlar USB üzerinden dışa aktarılabilir veya WIFI üzerinden buluta yüklenebilir.
Q: Pil ömrü ne kadardır?
A: Dahili lityum pil, 8 saatten fazla süreyle sürekli çalışabilir; bu da bir tam gün süren saha denetimleri için yeterlidir. Şarj süresi yaklaşık 5 saattir.
