GDSL-D-5000A Tek Fazlı Dijital Uzun Süreli Yüksek Akım Jeneratörü
GDSL-D-5000A Dijital Akıllı Tek-Faz Uzun Süreli Yüksek Akım Üreteci, 0-5000 A sürekli çıkış, çift yedekli zorlamalı hava soğutması, otomatik zamanlama, çok seviyeli güvenlik koruması; elektrik ekipmanlarının sıcaklık yükselmesi ve termal kararlılık testleri için.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDSL-D-5000A bir profesyonel sınıf, uzun süreli sürekli çalışma için yüksek akımlı jeneratör elektrikli üretim ve enerji sistemlerinde düşük gerilim baraları, ayırıcılar, devre kesiciler, kontaktörler ve güç kablolarının sıcaklık yükselmesi testleri, termal kararlılık testleri ve dayanıklılık testleri amacıyla özel olarak tasarlanmıştır tamamen uyumludur GB/T 11022-2011 , GB/T 3906-2020 ve IEC 60947-1:2020 standartlarına uygun olarak üretilmiştir; kontrol konsolu ile akım yükselticiyi birbirinden ayıran yenilikçi bölünmüş modüler bir tasarım kullanır. Her iki birim de taşınabilirliği kolaylaştırmak için evrensel tekerleklere ve frenlere sahiptir.
Cihazın özellikleri şunlardır: yüksek verimli toroidal akım yükseltici düşük kayıp ve yüksek çıkış verimiyle 0–5000 A arası tek fazlı sürekli ayarlanabilir büyük akım çıkışı sağlar ile ±1% ölçüm doğruluğu ve 0,2% akım kararlılığı . çift yedekli zorlamalı hava soğutma sistemi kapalı döngülü sıcaklık kontrolü ile donatılmıştır; bu özellik, uzun süreli testler sırasında geleneksel kısa süreli jeneratörlerin aşırı ısınma sorununu çözer ve %100 anma akımında zaman sınırlaması olmaksızın kararlı çalışma sağlar. Entegre 0,2 sınıfı yüksek hassasiyetli gerçek RMS akım transformatörü harici standart ölçü aletlerine olan ihtiyacı ortadan kaldırır ve uzun süreli sürekli çalışmadan bağımsız olarak doğru ve güvenilir ölçüm sonuçları elde edilmesini sağlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 11022-2011, GB/T 3906-2020, GB/T 14048.1-2023, IEC 60947-1:2020, DL/T 848.1-2004 |
| Yapı Tipi | Bölünmüş modüler yapı (kontrol konsolu + akım yükseltici) |
| Hareketlilik | Her iki ünitede de frenli evrensel tekerlekler |
| İşlem Modları | El modu\/Otomatik mod |
| Görüntüleme | 4,3 inçlik 480×272 renkli dijital ekran |
| Parametre Belleği | 10 grup test parametresi |
| Zamanlama fonksiyonu | 0 ~ 9999,9 s ayarlanabilir, ±0,1 s doğruluk, sesli ve görsel alarm |
| Elektrik Parametreleri | |

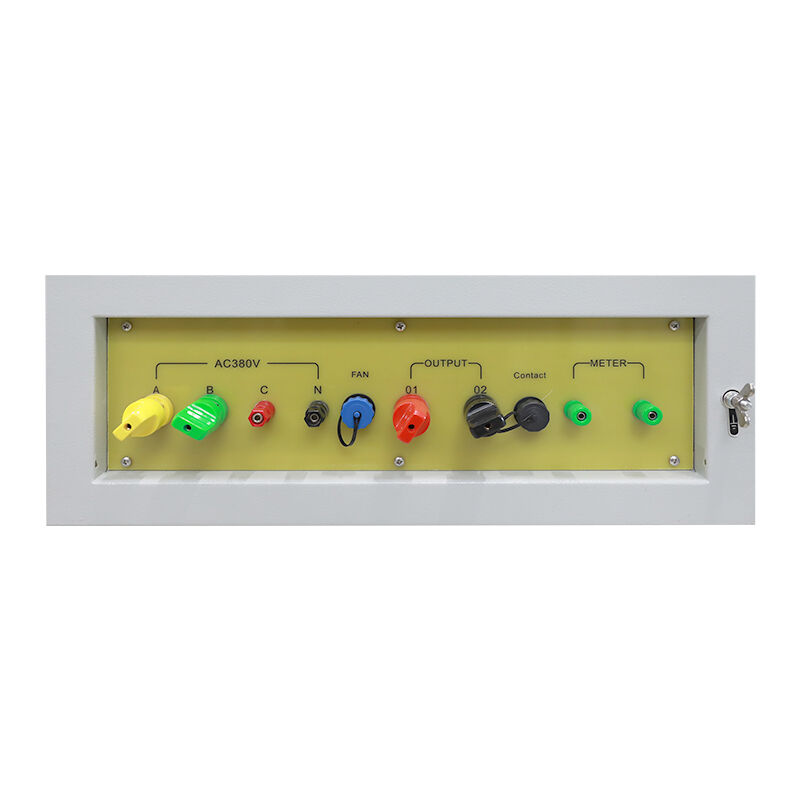

| Giriş Gücü | AC 380 V ± %10, üç fazlı dört telli, 50 Hz ± 1 Hz |
| Nominal kapasite | 30KVA |

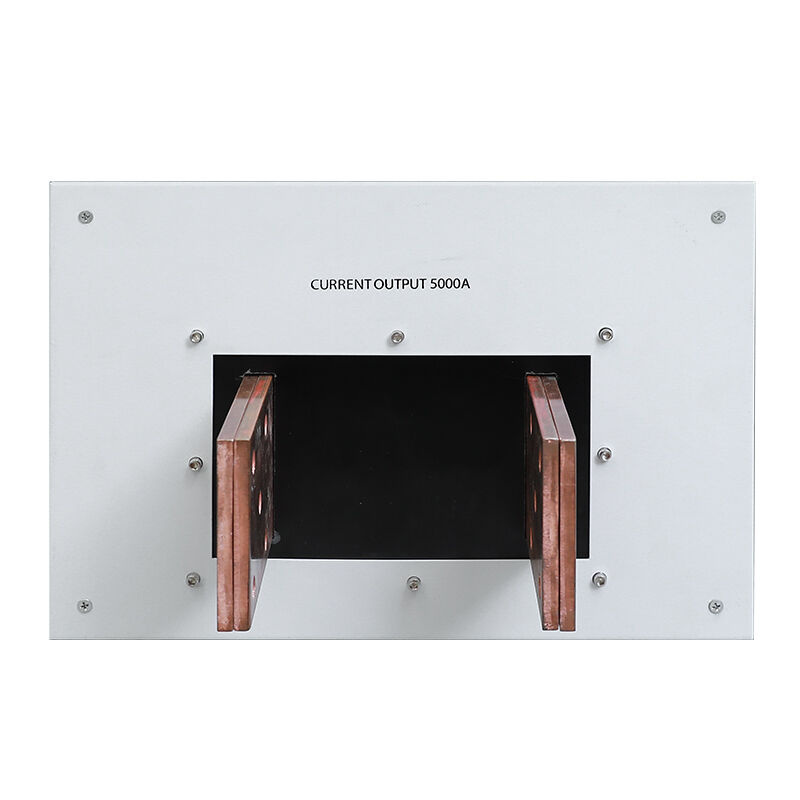

| Çıkış Akımı Aralığı | 0 ~ 5000 A AC tek fazlı sürekli ayarlanabilir |
| Çıkış voltajı aralığı | 0 ~ 6 V AC sürekli ayarlanabilir |
| Akım doğruluğu | ±1% okuma |
| Geçerli stabilite | ≤0.2% |
| Akım Çözünürlüğü | 0.1A |
| Çıkış dalga formu | Standart sinüs dalgası |
| Dalga formu distorsiyonu | ≤3% |
| Derece Derece Döngüsü | 5000 A’de %100 sürekli çalışma |
| Soğutma Sistemi | |
| Soğutma Yöntemi | Çift yedekli zorlamalı hava soğutması |
| Sıcaklık Kontrolü | Kapalı çevrimli otomatik sıcaklık kontrolü |
| Sıcaklık alarmı | 70℃ uyarı, 85℃ koruma |
| Koruma fonksiyonları | |
| Aşırı Akım Koruması | Evet (ayarlanabilir eşik) |
| Aşırı Yük Koruması | Evet (%110 anma akımı) |
| Aşırı ısı koruması | Evet (85 ℃’de otomatik durma) |
| Kısa devre koruması | Evet (≤1 ms yanıt süresi) |
| Sıfır Konum Koruma | Evet |
| Kapı Kilitleme Koruması | Evet |
| Acil durdurma | Evet |
| Güç Kaynağı | |
| Giriş Gücü | AC 380 V ± %10, üç fazlı dört telli, 50 Hz |
| Güç Tüketimi | ≤30 kW (tepe) |
| Fiziksel parametreler | |
| Kumanda Konsolu Boyutları | 500×400×350 mm (U×G×Y) |

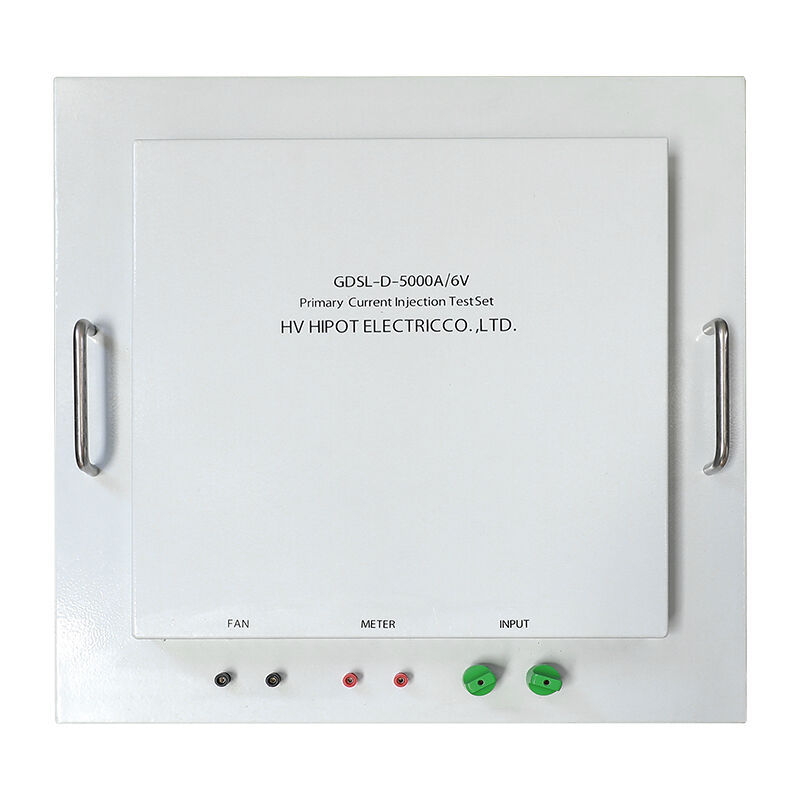

| Akım Takviye Cihazı Boyutları | 600×500×400 mm (U×G×Y) |
| Kumanda Konsolu Ağırlığı | ~35 kg |
| Akım Takviye Cihazı Ağırlığı | ~65 kg |
| Toplam Ağırlık | ~100 kg |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
| Rakım | ≤2000 m (daha yüksek rakimlara özel olarak ayarlanabilir) |
Uygulamalar
Temel Test Nesneleri
- Anakat Sistemleri : Alçak gerilim baraları, bar kutuları, bakır/alüminyum hatlar, kablo tepsileri sıcaklık yükselmesi testi
- Anahtarlama ekipmanı : Alçak gerilim anahtarlama donanımları, dağıtım panoları, motor kontrol merkezleri (MCC) termal kararlılık testi
- Anahtarlama Cihazları : Devre kesiciler (ACB, MCCB, MCB), ayırıcılar, yük anahtarları, sigortalı anahtarlar sıcaklık yükselmesi testi
- Kontaktörler ve Röleler : AC kontaktörler, DC kontaktörler, termik röleler, aşırı akım koruyucuları dayanıklılık testi
- Güç Kabloları : Güç kabloları, kablo demetleri, bağlantı uçları sıcaklık yükselmesi testi
Tipik Kullanım Senaryoları
- Orta/Alçak gerilim anahtarlama donanımı üreticileri toplu üretim fabrikası kalite kontrolü, tip testleri, parti üretim denetimi
- Bara üreticileri bara sıcaklık yükselmesi testi, ürün sertifikasyonu testleri
- Enerji şirketleri trafo merkezi anahtarlama teçhizatı kabul testi, sahada termal kararlılık doğrulaması
- Bağımsız üçüncü parti test kurumları elektrikli ekipman sertifikasyonu testleri, kalite tahkimi testleri
- Endüstriyel işletmeler i̇ç elektrikli ekipman devreye alma işlemleri, düzenli bakım testleri
Avantajlar
En son uluslararası standartlara uyum
GB/T 11022-2011, GB/T 3906-2020 Çin ulusal standartları ve IEC 60947-1 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında sertifikasyon kuruluşları tarafından tanınmaktadır
Sektörde Öncü %100 Sürekli Çalışma
Anma akımı 5000 A’de kesintisiz çalışma, uzun süreli sıcaklık yükselmesi testleri sırasında geleneksel kısa süreli jeneratörlerin aşırı ısınma sorununu çözer → 3-8 saatlik standart sıcaklık artışı testleri için tek seçenek
Yüksek Hassasiyetli ve Kararlı Akım Çıkışı
±1 % ölçüm doğruluğu, %0,2 akım kararlılığı, gerçek RMS ölçüm → uluslararası standartların katı gereksinimlerini karşılayan doğru ve güvenilir test sonuçları sağlar
Kapsamlı Altı Seviyeli Güvenlik Koruması
Çoklu elektriksel ve mekanik koruma önlemleri, izole edilmiş kontrol devresi → uzun süreli yüksek akım testleri sırasında operatörlerin ve ekipmanın mutlak güvenliğini sağlar
Bölünmüş Mobil Tasarım
Kontrol konsolu ve akım yükseltici ayrılmıştır; her ikisi de evrensel tekerleklere sahiptir ve farklı test alanlarına taşınması ile kurulması kolaydır → hem fabrika laboratuvarı hem de saha kabul testleri için idealdir
Endüstriyel Sınıf Güvenilirlik
Dayanıklı yapı, çift yedekli soğutma sistemi, geniş çalışma sıcaklığı aralığı → zorlu fabrika ortamlarında güvenilir şekilde 24/7 çalışır
Uzun Hizmet Ömrü ve Düşük Bakım Maliyeti
Endüstriyel sınıf bileşenler, modüler tasarım → uzun hizmet ömrü, kolay bakım, düşük uzun vadeli işletme maliyeti
SSS
S: GDSL-D-5000A, 5000 A nominal akımda sürekli olarak ne kadar süre çalışabilir?
Y: GDSL-D-5000A normal ortam sıcaklığında (≤40 ℃) 5000 A nominal akımda sınırsız süre boyunca sürekli çalışabilir çift yedekli soğutma sistemi ve kapalı çevrim sıcaklık kontrolü, uzun süreli çalışmada sargı sıcaklığını güvenli aralıkta tutmayı sağlar. Sıcaklık yükselmesi testleri için genellikle termal dengenin sağlanmasına kadar 3–8 saatlik sürekli çalışma gerektiren GB/T 11022-2011 standardının gereksinimlerini tam olarak karşılar.
S: Neden üç faz giriş kullanılır ancak tek faz çıkış verilir?
A: GDSL-D-5000A'nın nominal kapasitesi 30 kVA'dır. Tek fazlı 220 V giriş kullanıldığında giriş akımı 136 A'ye ulaşır; bu da çok kalın güç kabloları gerektirir ve fabrika kullanımına uygun değildir. Üç fazlı 380 V giriş kullanıldığında ise giriş akımı her faz için yalnızca 45 A'ye düşer; bu da standart fabrika güç kaynaklarına bağlanmayı kolaylaştırır. Çıkış, tek fazlıdır ve çoğunlukla tek fazlı baralar ile anahtarlama donanımları için gereken sıcaklık yükselmesi testlerinin gereksinimlerini karşılar.
S: Sıcaklık yükselmesi testleri sırasında akım kararlılığına ilişkin gereksinim nedir?
A: GB/T 11022-2011 standardına göre, test akımı, tüm sıcaklık yükselmesi testi süresince ±%2 oranında nominal değerden sapmamalıdır . GDSL-D-5000A'nın akım kararlılığı ≤%0,2'dir; bu değer, standart gereksinimden çok daha iyidir ve sıcaklık yükselmesi test sonuçlarının doğruluğunu ve güvenilirliğini sağlar.
