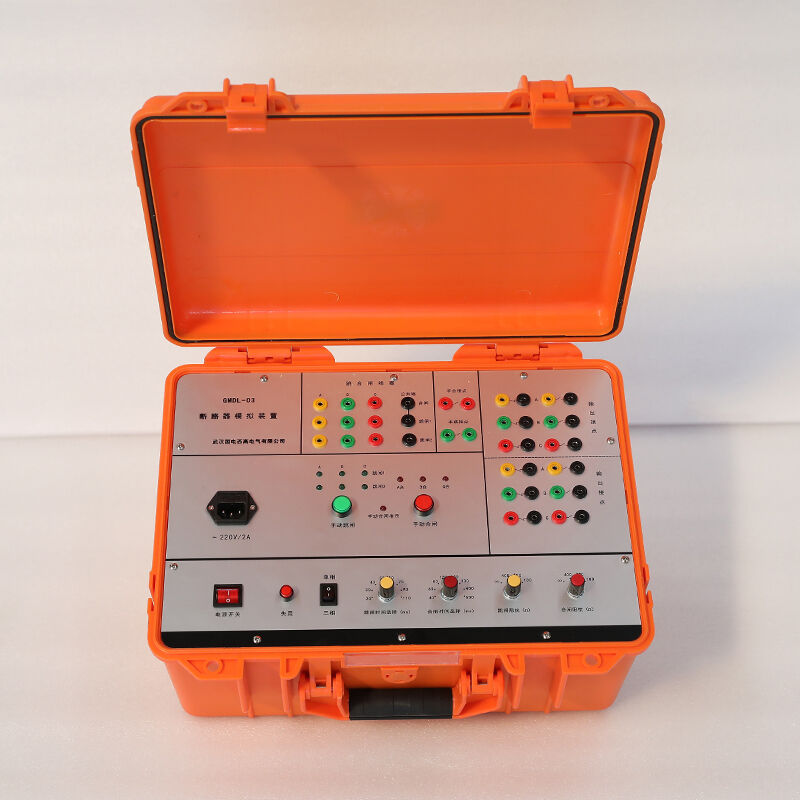

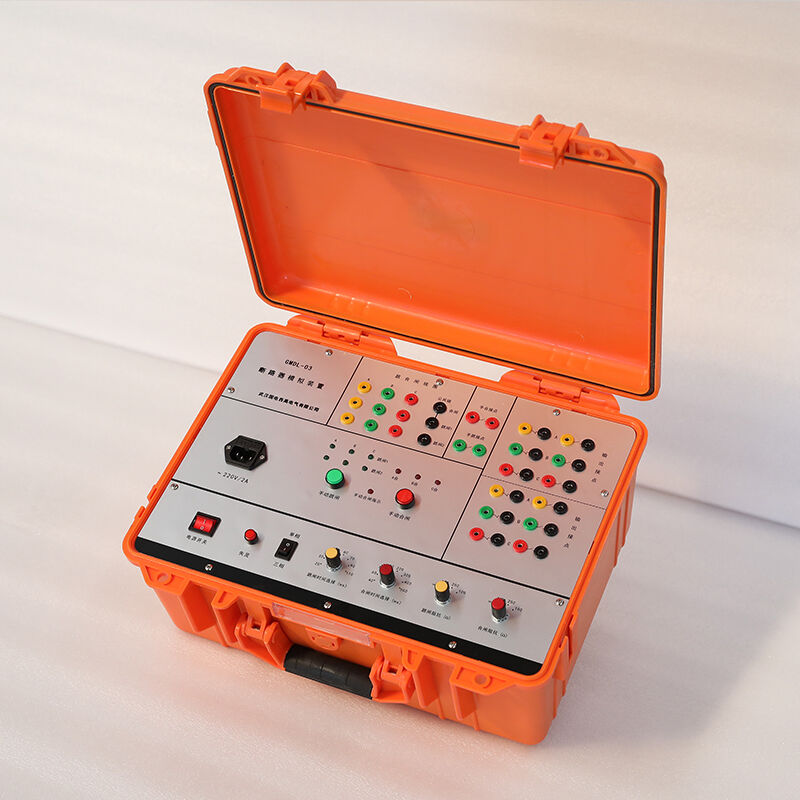

GMDL-03 Taşınabilir Devre Kesici Simülatörü | HV HIPOT CB Simülasyon Cihazı

GMDL-03 Taşınabilir Devre Kesici Simülatörü | HV HIPOT CB Simülasyon Cihazı

HV HIPOT GMDL-03 taşınabilir devre kesici simülatörü, röle koruma devrelerinin devreye alınması için üç fazlı ve ayrı fazlı devre kesici (CB) çalışmasını taklit eder. Ayarlanabilir açma/kapama süresi, arıza simülasyonu ve DC 110 V/220 V desteğiyle sahaya hazır tasarımı sunar.

Açıklama
Özellikler
Uygulamalar
Avantajlar
SSS
Önerilen Ürünler

Açıklama

The GMDL-03 bir profesyonel, yüksek hassasiyetli devre kesici simülasyon cihazı tasarlanmış gerçek yüksek gerilim devre kesicilerinin yerini alır sırasında röle koruma ve otomatik cihaz sistemi iletim testleri . AB REACH ve RoHS gereksinimlerine DL/T 846.3-2017 , GB/T 1984-2014 ve IEC 62271-100 standartlara uyar ve tam olarak simüle edebilir açma/kapama karakteristikleri, bobin direnci ve üç fazlı senkronizasyon 6–500 kV'lik vakum, SF6 ve yağlı devre kesicileri için.

Kabul etmek büyük ölçekli FPGA + güç elektroniği sürücü teknolojisi , GMDL-03 modeli programlanabilir açma/kapama süresine (10 ms–1000 ms) sahiptir ve çok seviyeli ayarlanabilir bobin direncine (220 Ω/440 Ω/880 Ω/1100 Ω/2200 Ω) sahiptir. Tek fazlı/üç fazlı çalışma modunu destekler ve tek veya çift trip bobinli devre kesicilerinin simülasyonunu sağlar , ile bağımsız üç fazlı kontrol yüksek senkronizasyon doğruluğu için.

Özellikler

Parametre	Özelliği
Uyumluluk	DL/T 846.3-2017, GB/T 1984-2014, IEC 62271-100
Benzetim Gerilimi	6 kV ~ 500 kV
Çalışma Modu	Tek fazlı / Üç fazlı; Tek atışlı / Çift atışlı bobin
Sefer süresi	20/30/40/50/60/70/90/110 ms (hata ≤±5 ms)
Kapanma Süresi	40/60/80/100/200 ms (hata ≤±5 ms)
Bobin Direnci	220/440/880/1100/2200 Ω
3-Faz Senkronizasyon Hatası	≤±2 ms
Kesme/Kapama Gerilimi	DC 110 V / 220 V (seçilebilir)
Çalışma gücü	AC 220 V ± %10, 50 Hz, <0,5 A
Konum Kontakları	6×AÇIK (NO) + 6×KAPALI (NC)
Koruma	Aşırı akım, aşırı gerilim, ark bastırma
Çalışma Sıcaklığı	–10 °C ~ +50 °C
Nem	%85’e kadar nem oranı (yoğuşmasız)
Boyutlar (L × W × H)	420×320×180 mm
Ağırlık	~8 kg
Kasa	Dayanıklı alüminyum alaşım, IP54

Uygulamalar

Temel Test Nesneleri

Röle koruma cihazları mikrobilgisayar koruması, hat koruması, transformatör koruması, baraya koruması
Otomatik cihazlar otomatik tekrar kapama, yedek güç devreye alma, arıza kaydedici
Gerilim seviyeleri 6 kV, 10 kV, 35 kV, 110 kV, 220 kV, 500 kV
Kesici tipleri vakumlu, SF6’lı, az yağlı, GIS

Tipik Kullanım Senaryoları

Enerji şirketleri trafo merkezi röle koruma iletim testi, devreye alma, arıza teşhisi
Koruma sistemleri üreticileri : Fabrika kalibrasyonu, tip testi, R&D doğrulaması
Enerji Santralleri : Jeneratör/trafo koruma sistemi testi
Araştırma enstitüleri ve üniversiteler : Öğretim, eğitim, simülasyon araştırması

Avantajlar

Endüstri Standartlarına Uyum

Tam olarak DL/T 846.3‑2017, GB/T 1984‑2014 ve IEC 62271‑100 standartlarını karşılar → test sonuçları sektörce tanınmıştır

Gerçek Kesicilerin Yerine Geçirilmesi ve Ömürlerinin Uzatılması

Sınırsız işlem sayısı gerçek kesicilerde mekanik aşınmayı ortadan kaldırır → bakım maliyetlerini azaltır ve kullanım ömrünü uzatır

Yüksek Hassasiyetli Simülasyon

Programlanabilir zaman, çoklu direnç ve 3 fazlı senkronizasyon → gerçek kesici dinamik davranışını doğrudan simüle eder

Test Verimliliğini Artırın

Tek seferde bağlantı, gerçek kesicinin sıfırlanmasını beklemeye gerek yok → test süresini %60’tan fazla azaltır

Kompakt ve taşınabilir

Hafif ve dayanıklı kasa → trafo merkezlerine ve saha iş yerlerine taşınması kolaydır

SSS

S: Neden gerçek bir kesici yerine bir simülatör kullanmalıyım?

G: Gerçek kesicilerin sınırlı mekanik ömrü vardır (genellikle 10.000–20.000 işlem). GMDL-03 cihazı sınırsız ömre sahiptir , gerçek kesicilerde aşınmayı azaltır ve daha hızlı, daha güvenli testlerin yapılmasını sağlar yüksek gerilim riski olmadan.

S: Farklı kesici tiplerini simüle edebilir mi?

Y: Evet. Cihaz, vakumlu, SF6’li, az yağlı ve GIS kesicileri bobin direnci ve çalışma süresi ayarlanarak 6 kV ile 500 kV arasında simüle eder .
