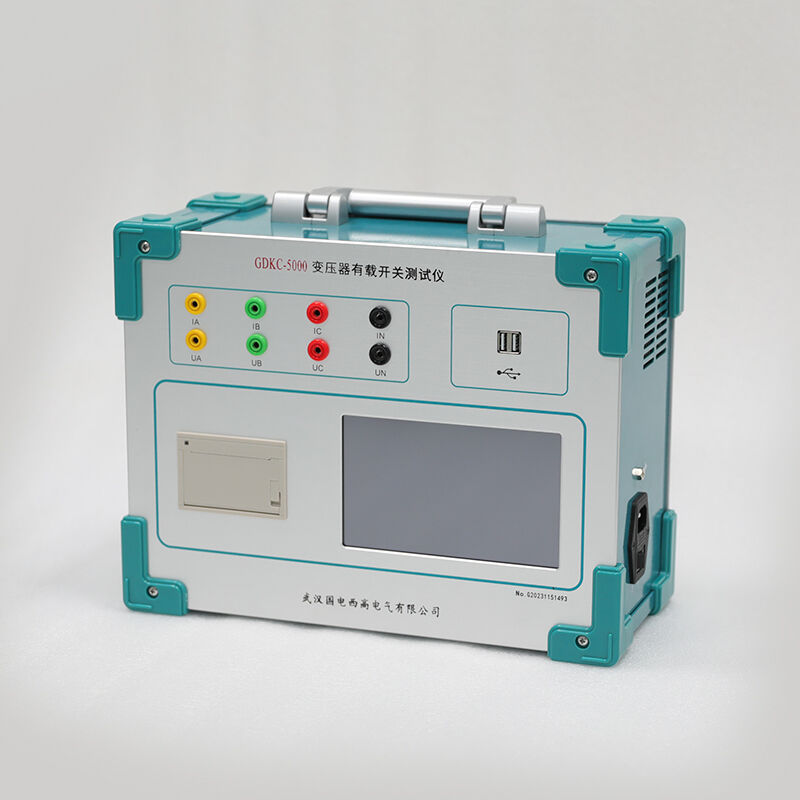

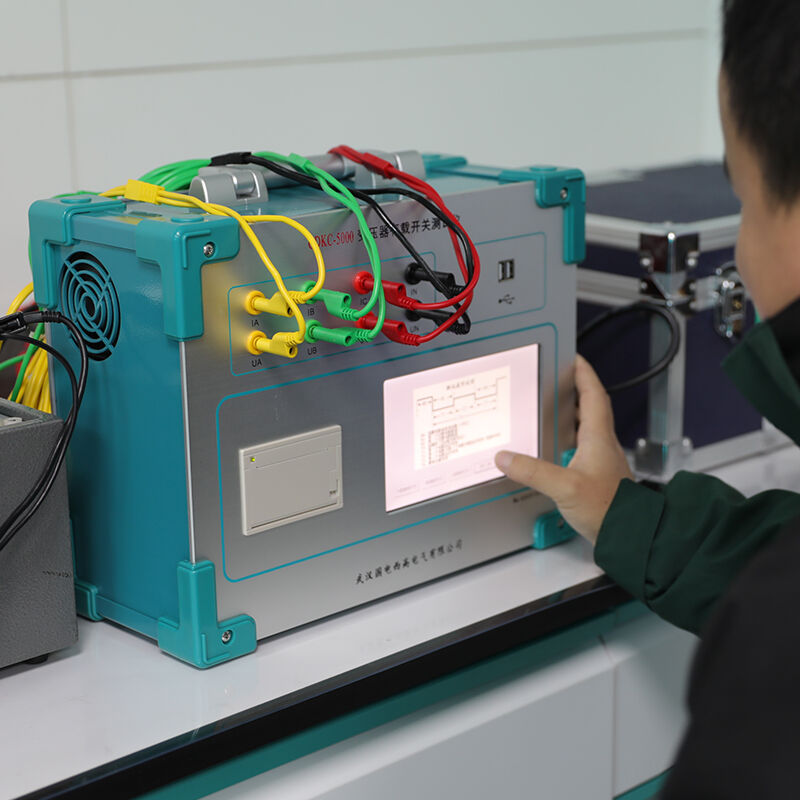

GDKC-5000 Trafo Yük Altında Kademe Değiştirici Test Cihazı
GDKC-5000 Dijital Akıllı AC/DC Evrensel Trafo Yük Altında Kademe Değiştirici Test Cihazı: Üç Faz Bağımsız Sabit Akım Kaynağı, Yüksek Hızlı Dalga Formu Toplama Özelliği, Dahili Arıza Analizi Algoritması ile Donatılmış; Yük Altında Kademe Değiştiricilerin (OLTC) Alan Ölçümleri İçin Elektriksel Karakteristik Testi.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDKC-5000 bir profesyonel sınıf, klasik AC/DC evrensel yüklü kademe değiştirici (OLTC) test cihazı güç transformatörlerinde ve özel transformatörlerde bulunan OLTC’lerin sahada elektriksel karakteristik testleri ile arıza teşhisi amacıyla, güç sistemleri, transformatör üretimi ve sanayi kuruluşları için özel olarak tasarlanmıştır tamamen uyumludur DL/T 846.8-2017 , GB/T 10230.1-2019 ve IEC 60214-1:2019 standartlarına uygun olarak, transformatörün çekirdeğini çıkarmak veya OLTC’yi sökmek zorunda kalmadan yüksek hızlı dalga formu analizi teknolojisi kullanan ileri düzey bir çözüm sunar; böylece kesintiye uğramadan ve ekipman sökülmeden doğrudan saha testi yapılabilir.
Cihazın özellikleri şunlardır: yenilikçi üç faz bağımsız sabit akım kaynağı tasarımı ile hem sargılı ve sargsız test modları , çeşitli transformatör sargı bağlantılarına (Y, △, YN) uyum sağlar. Dört uçlu ölçüm yöntemi, bağlantı direncinin etkisini ortadan kaldırır ve ek kompanzasyon gerektirmeden geçiş direncinin doğru ölçümünü sağlar. Bunun 30 kHz yüksek hızlı senkron örnekleme sistemi ile 0,1 ms ultra yüksek zaman çözünürlüğü yük altındayken açma-kapama anahtarının (OLTC) tam dinamik süreçini yakalar; geçiş dalga formundaki ince değişimleri ve kontak sıçramasını da içerir. Dahili akıllı dalga formu analiz algoritması geçiş direnci kopması, kötü temas, aşırı köprüleme süresi ve eşzamanlı olmayan açma-kapama gibi yaygın OLTC arızalarını otomatik olarak tanımlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | DL/T 846.8-2017, GB/T 10230.1-2019, IEC 60214-1:2019, DL/T 596-2021 |
| Test Prensibi | Yüksek hızlı dalga formu analiz yöntemi (AC/DC evrensel) |
| Test Modları | Sargılı test / Sargsız test |
| Sargı Bağlantıları | Y, △, YN |
| Çalışma Modu | Tek tuşla tam otomatik test / Manuel test |
| Görüntüleme | 7 inç, 800×480 çözünürlüklü renkli kapasitif dokunmatik ekran |
| Dil Desteği | Çince / İngilizce ikili dil |
| Veri Depolama | 1000 grup test verisi + dalga formları |
| İletişim arayüzü | USB 2.0 (veri aktarımı) |
| Rapor Oluşturma | Tek Tıkla Word Format Raporu |
| Elektrik Parametreleri | |
| Çıkış Akımı | 3A/1A, 0,6A/0,2A seçilebilir |
| Açık devre voltajı | maksimum 24 V DC |
| Ani Akım Dalgalanması | ≤0.1% |
| Ölçüm Performansı | |
| Geçiş Direnci Aralığı | 0,4 Ω ~ 20 Ω (1 A kademesi), 10 Ω ~ 100 Ω (0,2 A kademesi) |
| Direniş doğruluğu | ±(okumanın %5'i + 0,1 Ω) |
| Geçiş Süresi Aralığı | 0 ~ 300 ms |
| Zaman Çözünürlüğü | 0,1ms |
| Zaman doğruluğu | ±0,1 ms |
| Senkronizasyon doğruluğu | ±0,1 ms |
| Örnekleme Hızı | 30 kHz eşzamanlı örnekleme (3 kanal) |
| Dalga Formu Kayıt Uzunluğu | 300ms |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %15, 50 Hz ± 1 Hz |
| Güç Tüketimi | ≤30 W (ortalama), ≤100 W (tepe) |
| Fiziksel parametreler | |
| Ana Birim Boyutları | 360 × 260 × 150 mm (U × G × Y) |
| Kablo Kutusu Boyutları | 360 × 260 × 150 mm (U × G × Y) |
| Ana Birim Ağırlığı | ~6 kg |
| Kablo Kutusu Ağırlığı | ~4 kg |
| Toplam Ağırlık | ~10 kg |
| Kasa | Dayanıklı alüminyum alaşım şasi |
| Koruma derecesi | IP54 |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
| Rakım | ≤2000 m (daha yüksek rakimlara özel olarak ayarlanabilir) |
Uygulamalar
Temel Test Nesneleri
- Yük Altında Ayarlayıcılar (OLTC) : ABB, Siemens, Schneider, MR, Xi'an XD ve diğer ulusal ve uluslararası önde gelen OLTC modelleri
- Güç transformatörleri : 10 kV ~ 1000 kV yağlı tip güç transformatörleri, dağıtım transformatörleri ve özel transformatörler
- Voltaj düzenleyicileri : Yük altında gerilim regülatörleri, kademe gerilim regülatörleri
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo merkezleri için önleyici bakım, yük altında ayarlayıcıların (OLTC) düzenli muayenesi, arıza teşhisi ve analizi
- Transformatör üreticileri fabrika kalite kontrolü, parti üretim muayenesi, tip test doğrulaması
- Enerji Santralleri : Jeneratör transformatörü OLTC testi, yardımcı ekipman transformatörü incelemesi
- Endüstriyel işletmeler : İç transformatör bakımı, OLTC rutin testleri
- Bağımsız üçüncü parti test kurumları : Transformatör sertifikasyon testleri, saha kalibrasyon hizmetleri
Avantajlar
En son uluslararası standartlara uyum
Tam olarak Çin endüstri standardı DL/T 846.8-2017, ulusal standart GB/T 10230.1-2019 ve uluslararası standart IEC 60214-1’e uygundur → test sonuçları dünya çapında sertifikasyon kuruluşları tarafından tanınmaktadır
Endüstride Öncü Çekirdek Kaldırılmadan Test
Transformatör çekirdeğinin kaldırılmasına veya OLTC’nin sökülmesine gerek kalmadan test yapılmasını sağlar; test süresini %90 oranında kısaltır ve yeniden montaj sonrası mekanik ayarlamayı ortadan kaldırır → saha koşullarında OLTC testi için tek pratik çözüm
AC/DC Evrensel ve Çift Test Modu
Hem AC hem de DC test yöntemlerini destekler; ayrıca sarımlı ve sarımsız test modlarını da destekler → tüm tip transformatörler ve OLTC modellerine uyarlanabilir; birden fazla test cihazına gerek yoktur
Yüksek Hassasiyetli ve Doğru Ölçüm
Dört uçlu ölçüm yöntemi, 30 kHz yüksek hızlı örnekleme, 0,1 ms zaman çözünürlüğü → oLTC anahtarlama sürecindeki ince değişimleri doğru şekilde yakalar, erken dönem gizli arızaları tespit eder
Entegre Akıllı Arıza Analizi Algoritması
Yaygın OLTC arızalarını otomatik olarak tanımlar ve tanısal öneriler sunar → uzman analistlere duyulan ihtiyacı ortadan kaldırır, operatörün beceri gereksinimlerini azaltır
Kapsamlı Veri Yönetimi ve Rapor Oluşturma
1000 grup veri depolama, USB ile dışa aktarma ve tek tıkla Word raporu oluşturma → veri analizini ve rapor yazımını kolaylaştırır, operatör yükünü azaltır
SSS
S: Dalga formu analizi yöntemi nedir ve nasıl çalışır?
Y: Dalga formu analizi yöntemi, Yükleme Altında Değiştirici (OLTC) elektriksel karakteristiklerinin uluslararası standart kantitatif test yöntemidir. Bu yöntem, OLTC kontaklarına anahtarlama sırasında sabit bir akım veya gerilim uygulanmasıyla çalışır. Anahtarlama süreci boyunca oluşan gerilim ve akım dalga formları yüksek hızda kaydedilir ve dalga formu değişimleri analiz edilerek geçiş direnci, geçiş süresi, üç fazlı senkronizasyon ve diğer parametreler hesaplanır. Bu yöntem, anahtarlama sürecindeki ince değişiklikleri doğrudan yakalayabilir ve geleneksel yöntemlerle tespit edilemeyen erken dönem gizli arızaları belirleyebilir.
S: Sarımlı ve sarımsız test modları arasındaki fark nedir?
A:
- Sarımsız test : OLTC, transformatörden ayrıldıktan sonra bağımsız olarak test edilir. Bu yöntem en doğru ölçüm sonuçlarını sağlar; ancak çekirdek kaldırılması ve anahtarın sökülmesi gerektiği için zaman alıcı ve işgücü yoğunudur.
- Sargı ile birlikte test : Yükleme altında değişken oranlı transformatör (OLTC), sökülmeden doğrudan transformatör üzerinde test edilir. Bu yöntem hızlı ve uygundur; ancak ölçüm sonuçları transformatör sargısı direncinden etkilenir. GDKC-5000, sargı direncinin etkisini ortadan kaldırmak için gelişmiş bir telafi algoritması kullanır ve böylece sargı ile birlikte test modunda bile doğru ölçüm sonuçları elde edilmesini sağlar.
S: GDKC-5000 hangi yaygın OLTC arızalarını tespit edebilir?
Y: GDKC-5000, geçiş dalga formunu analiz ederek aşağıdaki yaygın OLTC arızalarını otomatik olarak tanımlayabilir:
- Geçiş direnci kırılması : Geçiş sırasında sonsuz direnç gösteren anormal dalga formu
- Kötü temas : Dalgalanan direnç dalga formu ve artmış temas sıçraması
- Aşırı köprüleme süresi : Standart geçiş süresinden daha uzun süre
- Eşzamanlı olmayan anahtarlama : Üç fazlı anahtarlama arasında büyük zaman farkı
- Kontak aşınması : Geçiş direncinin ve sekme süresinin artması
- Yay Yorulması : Anahtarlama hızının azalması ve geçiş süresinin uzaması
S: Cihaz nasıl kalibre edilir?
A: GDKC-5000, doğruluğu en az 0,2 sınıfı olan standart dirençler ve standart zaman üreteçleri kullanılarak kalibre edilebilir. Kalibrasyon işlemi basit ve hızlıdır:
- Cihaz menüsünden kalibrasyon moduna girin
- Standart direnç ve standart zaman üretecinin bağlanması için ekrandaki talimatlara uygun şekilde ilerleyin
- Direnç ve zaman parametrelerinin kalibrasyonunu tamamlayın
- Cihaz, kalibrasyon katsayılarını otomatik olarak kaydeder
Ulusal metroloji gereksinimlerine göre cihaz her 12 ayda bir kalibre edilmelidir.
