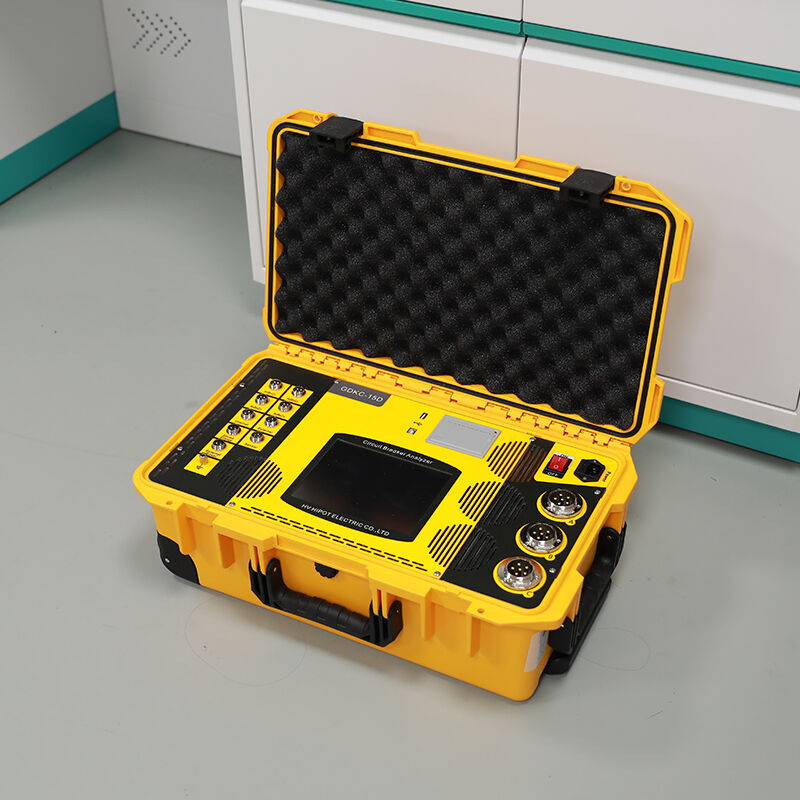

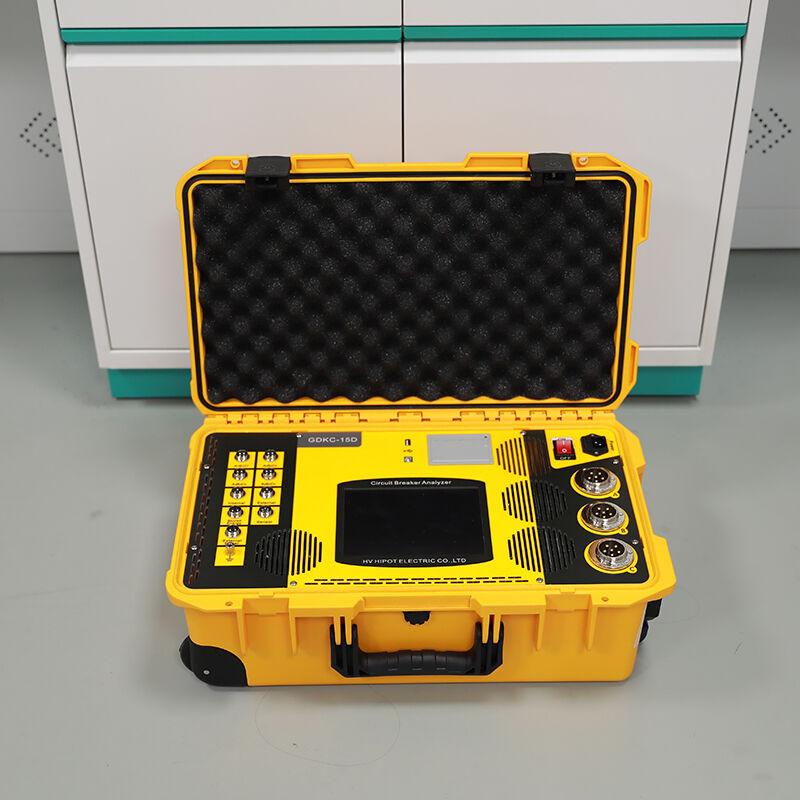

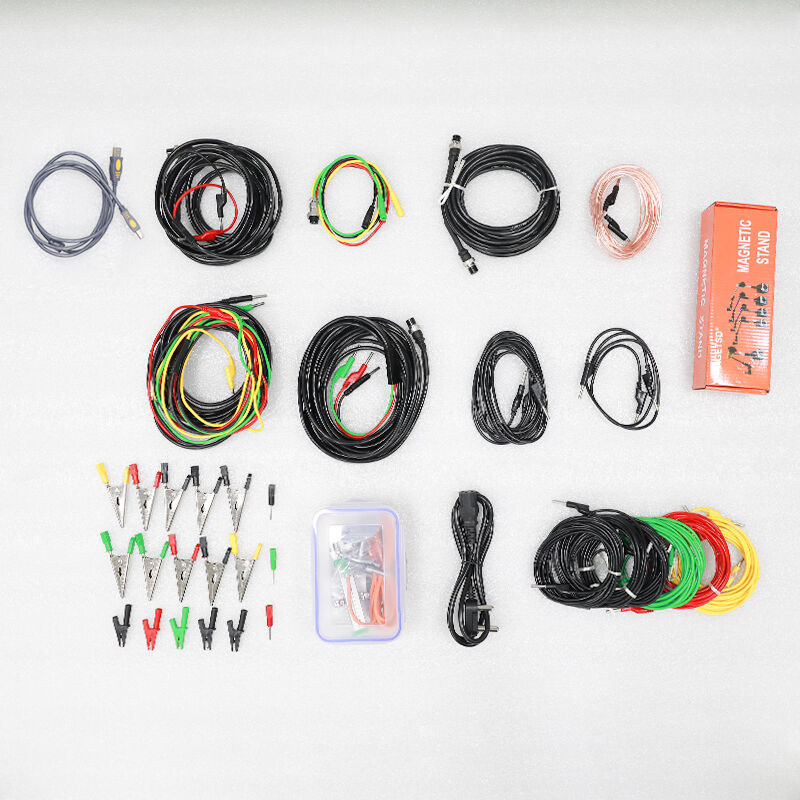

GDKC-15D SF6, Vakum ve GIS Devre Kesicileri İçin Devre Kesici Zamanlama Test Cihazı
HV HIPOT GDKC-15D yüksek gerilim devre kesici analizörü, tek bir cihazda 12 kanallı dinamik karakteristikleri ve 100 A’lik temas direncini test eder. SF6, vakum devre kesicileri ve GIS trafo merkezlerinde saha bakım işlemlerine idealdir.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDKC-15D bir profesyonel sınıf, bayrak taşıyıcı taşınabilir yüksek gerilim devre kesici kapsamlı analizör vakumlu, SF6’lı, az yağlı devre kesiciler ile ayırıcı anahtarların mekanik karakteristik testlerine özel olarak güç sistemlerinde, elektrik üretiminde ve sanayi kuruluşlarında tasarlanmıştır tamamen uyumludur GB/T 1984-2014 , DL/T 846.3-2017 ve IEC 62271-100:2020 standartlarına uygun olarak, 6 ana kontak ve 6 yardımcı kontağın aynı anda test edilmesini sağlayan gelişmiş 12 kanallı bağımsız eşzamanlı veri toplama teknolojisi kullanır; bu da çeşitli yüksek gerilim anahtarlarının tüm mekanik karakteristik parametrelerini kapsar.
Cihazın özellikleri şunlardır: yenilikçi tek parça entegre tasarım birleştirilmiş bir DC10~250 V / 20 A ayarlanabilir çalışma gücü kaynağı ve sektördeki özel sanayi alanlarında bir 100 A üç fazlı eşzamanlı döngü direnci test modülü , geleneksel çoklu test cihazlarının yerini tek bir cihazla alır. Bu cihazın 0,01 ms’lik ultra yüksek zaman çözünürlüğü ve ±%0,5 tam aralık ölçüm doğruluğu anahtar çalışması sırasında gerçekleşen tüm dinamik süreçlerin doğru şekilde yakalanmasını sağlar. Açma/kapama süresi, senkronizasyon, sekme, hız, hareket mesafesi, bobin akımı, enerji depolama süresi, kapama direnci, grafit kontak ve çift uç topraklama ölçümü gibi kapsamlı parametre testlerini destekler.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 1984-2014, DL/T 846.3-2017, IEC 62271-100:2020, GB/T 11022-2011 |
| Veri Toplama Kanalları | 12 bağımsız kanal (6 ana kontak + 6 yardımcı kontak) |
| Çalışma Modu | Tek tuşla tam otomatik test / Manuel test |
| Görüntüleme | 7 inç, 800×480 çözünürlüklü renkli kapasitif dokunmatik ekran |
| Dil Desteği | Çince / İngilizce ikili dil |
| Veri Depolama | 1000 grup test verisi + dalga formları |
| İletişim arabirimleri | USB 2.0, RS232 |
| Üst Bilgisayar Yazılımı | Evet (uzaktan kumanda, veri analizi, rapor oluşturma) |
| Zaman Ölçümü | |
| Menzil | 0,01 ms ~ 20000,0 ms |
| Çözünürlük | 0.01ms |
| Doğruluk | ±0,5% okuma |
| Senkronizasyon doğruluğu | ±0,1 ms |
| Hız Ölçümü | |
| Menzil | 0 ~ 20,00 m/s |
| Çözünürlük | 0,01m/s |
| Doğruluk | ±0,5% okuma |
| Yol Ölçümü | |
| Vakum Kesici | 0 ~ 50,0 mm, 0,1 mm çözünürlük |
| SF6 Devre Kesici | 0 ~ 300,0 mm, 1 mm çözünürlük |
| Yağ Kesici | 0 ~ 600,0 mm, 1 mm çözünürlük |
| Doğruluk | ±0,5% okuma |
| Döngü Direnci Testi | |
| Test akımı | DC 50 A / 100 A (üç fazlı eşzamanlı) |
| Menzil | 1 μΩ ~ 10 mΩ |
| Çözünürlük | 0.01μΩ |
| Doğruluk | ±0,5% okuma |
| Özel Test Fonksiyonları | |
| Kapanma Direnci | 0 ~ 10 kΩ, 1 Ω çözünürlük, ±%0,5 doğruluk |
| Grafit Kontak | Evet |
| Çift Uç Topraklaması | Evet |
| Entegre DC Güç Kaynağı | |
| Çıkış Aralığı | DC10 ~ 250 V sürekli ayarlanabilir |
| Maksimum çıkış akımı | 20 A sürekli, 30 A kısa süreli |
| Çıkış süresi | 0,01 ~ 20 s ayarlanabilir |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %15, 50 Hz ± 1 Hz |
| Güç Tüketimi | ≤50 W (ortalama), ≤500 W (tepe) |
| Fiziksel parametreler | |
| Boyutlar | 360×260×170 mm (U×G×Y) |
| Ağırlık | ~12 kg (tüm bileşenleri dahil) |
| Kasa | Dayanıklı alüminyum alaşım şasi |
| Koruma derecesi | IP54 |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
| Rakım | ≤2000 m (daha yüksek rakimlara özel olarak ayarlanabilir) |
Uygulamalar
Temel Test Nesneleri
- Devre kesiciler vakum kesici anahtarlar (10 kV~40,5 kV), SF6 kesici anahtarlar (110 kV~1000 kV), yağ azaltmalı kesici anahtarlar
- Anahtarlama ekipmanı ayrıcı anahtarlar, topraklama anahtarları, yük anahtarları, tekrar kapamalı kesiciler (reclosers), bölücüler (sectionalisers)
- Temas edenler yüksek gerilim vakum kontakörleri, alçak gerilim AC kontakörleri
Tipik Kullanım Senaryoları
- Enerji şirketleri trafo merkezi önleyici bakım, devre kesicilerin düzenli muayenesi, arıza teşhisi ve analizi
- Orta/Alçak gerilim anahtarlama donanımı üreticileri fabrika kalite kontrolü, parti üretim muayenesi, tip test doğrulaması
- Enerji Santralleri jeneratör devre kesici testi, yardımcı ekipman anahtarlarının muayenesi
- Endüstriyel işletmeler : İç elektrikli ekipman bakımı, panoların rutin testleri
- Bağımsız üçüncü parti test kurumları elektrikli ekipman sertifikasyon testleri, saha kalibrasyon hizmetleri
Avantajlar
En son uluslararası standartlara uyum
GB/T 1984-2014 Çin ulusal standardı, DL/T 846.3-2017 sektör standardı ve IEC 62271-100 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında sertifikasyon kuruluşları tarafından tanınmaktadır
Sektörde Öncü, Tümü Bir Arada Entegre Tasarım
12 kanallı mekanik karakteristik test, 100 A döngü direnci testi ve ayarlanabilir DC işletme gücü kaynağı özelliklerini tek bir cihazda birleştirir → tek cihaz, üç geleneksel test cihazının yerini alır ve test süresini %70 oranında azaltır
12 Kanallı Aynı Anda Veri Toplama Teknolojisi
6 ana + 6 yardımcı kontak aynı anda örnekleme, 0,01 ms zaman çözünürlüğü, ±0,1 ms senkronizasyon doğruluğu → anahtar çalışması sırasında tüm dinamik süreçleri, ince sekme ve senkronizasyon farklarını da dahil olmak üzere doğru bir şekilde yakalar
Kapsamlı Özel Test Fonksiyonları
Kapanma direnci, grafit kontak ve çift uçlu topraklama ölçümünü destekler → özel tipler de dahil olmak üzere çeşitli yüksek gerilim anahtarlarının tüm test gereksinimlerini karşılar
Entegre Zengin Standart Parametre Kütüphanesi
200’den fazla yaygın anahtar modeline ait standart parametre önceden depolanmıştır; otomatik karşılaştırma ve uygunluk değerlendirmesi → el ile arama hatalarını ortadan kaldırır ve test verimliliğini artırır
Akıllı Veri İşleme ve Rapor Oluşturma
Gerçek zamanlı dalga formu görüntüleme, test sonrası yeniden hesaplama, tek tıkla standartlaştırılmış rapor oluşturma → veri analizini ve rapor yazımını kolaylaştırır, operatör yükünü azaltır
SSS
S: GDKC-15D yüksek gerilim anahtarlarının hangi tiplerini test edebilir?
Y: GDKC-15D, neredeyse tüm yüksek gerilim anahtarı tiplerini test edebilir:
- Boşluk devre kesicileri : 10 kV ~ 40,5 kV iç ve dış mekân vakum kesici anahtarlar
- SF6 devre kesicileri : 110 kV ~ 1000 kV SF6 kesici anahtarlar ve GIS entegre elektrikli cihazlar
- Yağ azaltmalı kesici anahtarlar : Geleneksel yağ azaltmalı kesici anahtarlar
- Diğer Anahtarlar : Ayırıcı anahtarlar, topraklama anahtarları, yük anahtarları, otomatik tekrar kapama anahtarları (reclosers) ve ayırıcılar (sectionalisers)
Tek açma, tek kapatma, aç-kapat, kapat-aç ve aç-kapat-aç tekrar kapatma dizileri dahil olmak üzere çeşitli test modlarını destekler.
S: Entegre döngü direnci testinin ayrı cihazlarla yapılan testlere göre avantajı nedir?
Y: Geleneksel kesici anahtar testleri için iki ayrı cihaz gerekir: bir mekanik karakteristik test cihazı ve bir döngü direnci test cihazı. GDKC-15D bu iki fonksiyonu tek bir cihazda birleştirir ve aşağıdaki avantajları sağlar:
- Azaltılmış test süresi : Farklı testler arasında bağlantıları değiştirmenize gerek yoktur; tüm testler tek bir bağlantı ile tamamlanır
- Daha düşük maliyet : Bir cihaz iki cihazın yerini alır ve ekipman satın alma maliyetini azaltır
- Artırılmış taşınabilirlik : Taşınacak daha az ekipman, saha testleri için daha uygun
- Birleştirilmiş veri yönetimi : Tüm test verileri tek bir cihazda saklanır; bu da birleştirilmiş yönetim ve rapor oluşturma sürecini kolaylaştırır
S: Çift uçlu topraklama test işlevi nasıl çalışır?
Y: Çift uçlu topraklama testi, güvenlik nedeniyle ayırıcıların her iki ucunun da topraklandığı trafo merkezlerindeki yüksek gerilim ayırıcıları için gereken özel bir test modudur. GDKC-15D, çift uçlu topraklama koşulları altında ayırıcının açma/kapama süresini ve senkronizasyonunu doğrudan ölçebilen gelişmiş izole edilmiş veri toplama teknolojisi kullanır; böylece toprak potansiyeli farkının etkisi ortadan kalkar. Bu işlev, trafo merkezlerinde güvenli saha testleri için hayati öneme sahiptir.
S: Grafit kontaklı ayırıcıları test edebilir mi?
A: Evet. GDKC-15D, grafit kontak testi için özel bir modu vardır. Grafit kontaklar, metal kontaklardan farklı elektriksel özelliklere sahiptir ve geleneksel test yöntemleri genellikle yanlış sonuçlar verir. GDKC-15D’nin özel grafit kontak test modu, grafit kontaklı devre kesicilerin açma/kapama süresini ve sekme özelliklerini doğru şekilde ölçmek için özel sinyal işleme algoritmalarını kullanır.
S: Cihaz nasıl kalibre edilir?
A: GDKC-15D, doğruluğu en az 0.2 sınıfı olan standart zaman üreteçleri, standart dirençler ve standart kuvvet ölçerleri ile kalibre edilebilir. Kalibrasyon işlemi basit ve hızlıdır:
- Cihaz menüsünden kalibrasyon moduna girin
- Standart ekipmanları bağlamak için ekrandaki talimatlara uygun hareket edin
- Her parametrenin (zaman, direnç, hız, hareket mesafesi) kalibrasyonunu tamamlayın
- Cihaz, kalibrasyon katsayılarını otomatik olarak kaydeder
Ulusal metroloji gereksinimlerine göre cihaz her 12 ayda bir kalibre edilmelidir.
