Açıklama

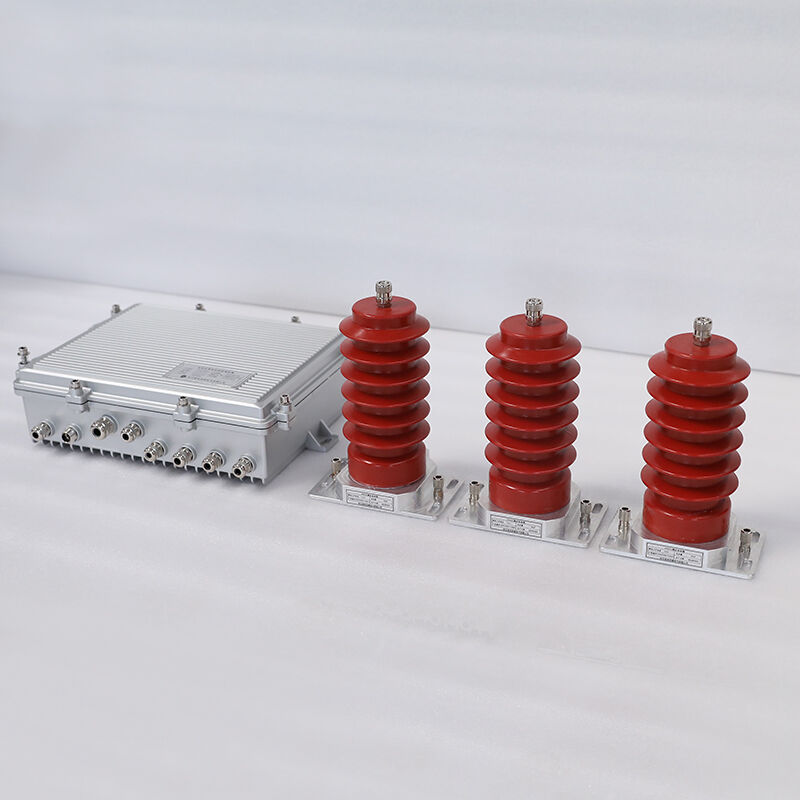

The GDPD-GSW-OL bir profesyonel sınıf, endüstriyel düzey gerçek zamanlı kısmi deşarj izleme sistemi 10 kV~27 kV büyük türbin jeneratörleri, hidro jeneratörler ve yüksek gerilim motorları için özel olarak tasarlanmıştır tamamen uyumludur GB/T 20833.1-2019 , IEC 60034-27-1:2017 ve DL/T 2729-2024 standartlar, stator oluk kuplörleri (SSC), yüksek frekanslı akım transformatörleri (HFCT), ultra yüksek frekans (UHF) antenleri ve akustik emisyon (AE) sensörlerini entegre eden yenilikçi çoklu sensör füzyon teknolojisi benimsenerek jeneratör stator sargılarında kapsamlı ve doğru kısmi deşarj tespiti sağlar.
Sistem, buhar-sıvı temasını ve ayırma verimini en üstüne çıkarmak için dağıtık Edge Hesaplama Mimarisi her bir ön uç edinim ünitesi, kenarda gerçek zamanlı sinyal işleme ve özellik çıkarma sağlayan yüksek performanslı bir FPGA/DSP işlemcisiyle donatılmıştır. Sektörde lider 200 MS/s örnekleme hızı ve 14 bit çözünürlük ile güç santrallerinin karmaşık elektromanyetik ortamında bile son derece zayıf kısmi deşarj sinyallerini doğrudan yakalayabilir. Entegre jeneratöre Özel Uzman Tanı Sistemi slot deşarjı, uç sargısı deşarjı, iç boşluklar, su ağacı bozulması ve izolasyon yaşlanması gibi yaygın kusur tiplerini otomatik olarak tanımlar ve bakım önerileriyle birlikte dört seviyeli erken uyarı (Normal / Dikkat Gerektiriyor / Uyarı / Kritik) sağlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 20833.1-2019, IEC 60034-27-1:2017, DL/T 2729-2024, IEC 60270:2015 |
| Mimari | Dağıtık kenar bilişim + bulut platformu |
| İzleme Aralığı | 10 kV~27 kV türbin jeneratörleri, hidro jeneratörler ve büyük motorlar |
| Maksimum İzleme Noktası | Sistem başı en fazla 16 kanal (birden fazla jeneratörü destekler) |
| SSC Sensör Parametreleri | |
| Frekans aralığı | 10 MHz ~ 100 MHz |
| Hassasiyet | 5 pC (laboratuvar), 10 pC (alan) |
| Kapsam | sSC başına 6~8 stator yuvası |
| Kurulum | Stator yuva kelepçelerinin altına önceden yerleştirilir veya ilave olarak takılabilir |
| Yüksek Frekanslı Akım Transformatörü (HFCT) Sensör Parametreleri | |
| Frekans aralığı | 0,3 MHz ~ 30 MHz |
| Transfer Empedansı | ≥15 mV/mA @10 MHz |
| Açıklık | φ20 mm ~ φ100 mm (isteğe bağlı olarak özelleştirilebilir) |
| UHF Sensör Parametreleri | |
| Frekans aralığı | 300 MHz ~ 1500 MHz |
| Etkin yükseklik | ≥8mm |
| Kazanç | ≥40dB |
| AE Sensör Parametreleri | |
| Frekans aralığı | 20 kHz ~ 200 kHz |
| Hassasiyet | 0.1mv |
| Veri Toplama Ünitesi Parametreleri | |
| Örnekleme Hızı | kanal başına 200 MS/s |
| Çözünürlük | 14 bit |
| Eşzamanlı Kanallar | Sistem başı en fazla 16 kanal |
| Faz Çözünürlüğü | 0.18° |
| Yerel depolama | 16 GB (çevrimdışı depolama için en fazla 12 ay) |
| İletişim Parametreleri | |
| İletişim Yöntemleri | Optik fiber (en fazla 20 km), 4G, WIFI, Ethernet |
| Protokol | TCP/IP, Modbus, MQTT |
| Yazılım işlevleri | |
| Harita Görüntüleme | PRPD, PRPS, dalga formu, spektrum, trend grafiği, 3B deşarj haritası |
| Kusur Tanımlama | Jeneratördeki 8+ yaygın kusur türünün otomatik tanınması |
| Erken uyarı | Dört seviyeli (Normal / Dikkat Gerektiren / Uyarı / Kritik) |
| Rapor Oluşturma | Otomatik Word/PDF raporu oluşturma |
| Bulut platformu | Akıllı Hızlı Bulut Platformu Entegrasyonu |
| Fiziksel parametreler | |
| Koruma derecesi | IP67 (tüm sensörler ve veri toplama birimleri) |
| Çalışma sıcaklığı | -40°C ~ +85°C |
| Depolama Sıcaklığı | -55℃ ~ +90℃ |
| Titreşim Direnci | 10g (10~2000 Hz) |
| EMC Seviyesi | SEVİYE 4 |
| Güç Kaynağı | AC220V, DC110V/220V, UPS yedekleme |
| Güç Tüketimi | <10 W her toplama ünitesi başına |
| Kasa | Paslanmaz çelik, korozyona dayanıklı kaplama |

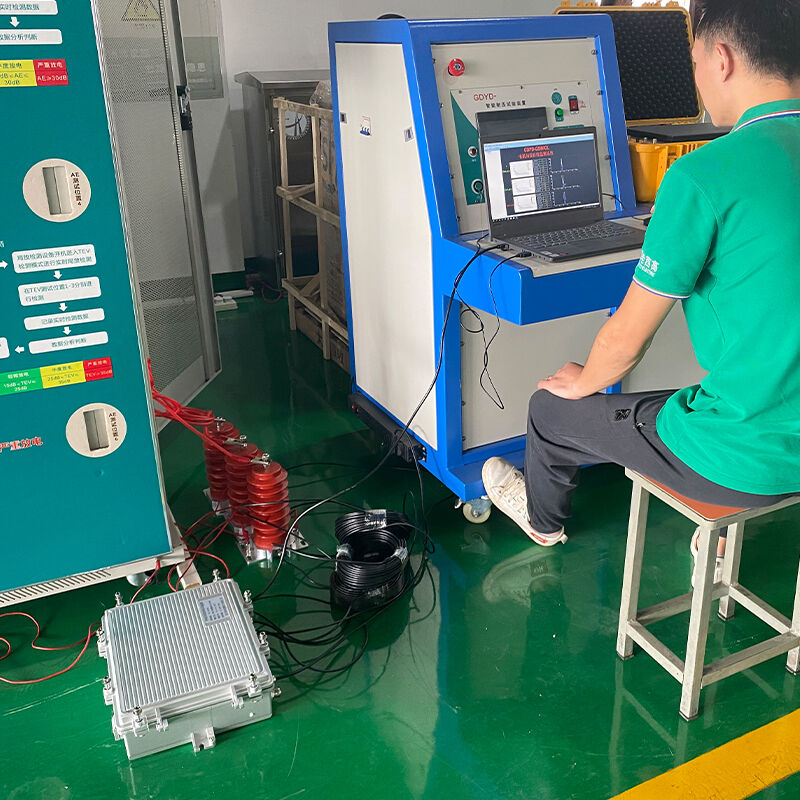

Uygulamalar
Temel Test Nesneleri
- Türbin jeneratörleri : Termik santrallerde 10 kV ~ 27 kV buhar türbini jeneratörleri
- Hidro jeneratörler : Hidroelektrik santrallerde 10 kV ~ 27 kV su türbini jeneratörleri
- Büyük motorlar : Endüstriyel tesislerde 6 kV ~ 10 kV yüksek gerilim motorları
- Jeneratör aksesuarları : Jeneratör çıkış baraları, nötr topraklama sistemleri, uyarma sistemleri
Tipik Kullanım Senaryoları
- Enerji Santralleri : Jeneratör durum temelli bakım, gerçek zamanlı arıza erken uyarı sistemi, akıllı enerji santrali kurulumu
- Güç üretim grupları : Çoklu enerji santrallerinin merkezileştirilmiş izlenmesi ve yönetimi
- Jeneratör üreticileri : Fabrika kalite kontrolü, uzun vadeli performans testleri
- Bağımsız üçüncü parti test kurumları : Jeneratör durumu değerlendirmesi, teknik servis
- Endüstriyel işletmeler : İç jeneratör izleme, önleyici bakım
Avantajlar
En Son Uluslararası Güç Standartlarına Uygunluk
GB/T 20833.1-2019 Çin ulusal standardı ile IEC 60034-27-1:2017 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında enerji sistemleri tarafından kabul edilir
Sektörde Lider SSC Teknolojisi
Stator yuva bağlantı elemanları, stator kama altına doğrudan monte edilerek iç yuva deşarjlarının en yüksek hassasiyetle ve en doğru şekilde tespit edilmesini sağlar → jeneratör kısmi deşarj tespiti için altın standart
Çoklu Sensör Füzyon Teknolojisi
SSC, YÜKSEK FREKANSLI AKIM TRANSFORMATÖRÜ (HFCT), ULTRA YÜKSEK FREKANS (UHF) ve AKUSTİK EMİSYON (AE) tespit yöntemlerini entegre eder; farklı boyutlardan gelen sinyalleri çapraz doğrular → tek yöntemli sistemlere kıyasla yanlış alarm oranını %90 azaltır
Dağıtık Edge Hesaplama Mimarisi
Kenarda gerçek zamanlı sinyal işleme; veri iletim hacmini azaltır ve sistem yanıt hızını artırır → sistem başına en fazla 10 jeneratörü destekler
Jeneratöre Özel Uzman Tanı Sistemi
On binlerce jeneratör kısmi deşarj deseni üzerinde eğitilmiştir; jeneratöre özel arıza tiplerini otomatik olarak tanımlar → öznel değerlendirme hatalarını ortadan kaldırır, bilimsel bakım önerileri sunar
Akıllı Hızlı Bulut Platformu Entegrasyonu
Uzaktan izleme, veri analizi ve tam yaşam döngüsü yönetimi → akıllı jeneratör yönetimini ve tahmine dayalı bakımı sağlar
Endüstriyel sınıf dayanıklı tasarım
IP67 koruma sınıfı, -40℃~85℃ geniş sıcaklık aralığı, titreşim ve elektromanyetik girişimlere karşı dirençli → santrallerin zorlu ortamında güvenilir şekilde çalışır
Esnek kurulum seçenekleri
Yeni jeneratörlerde önceden gömülü kurulumu ve hizmete alınmış jeneratörlerde büyük değişiklikler yapılmadan yeniden donanımını destekler → jeneratörlerin çalışır durumdayken minimum kesintiyle kurulabilir
