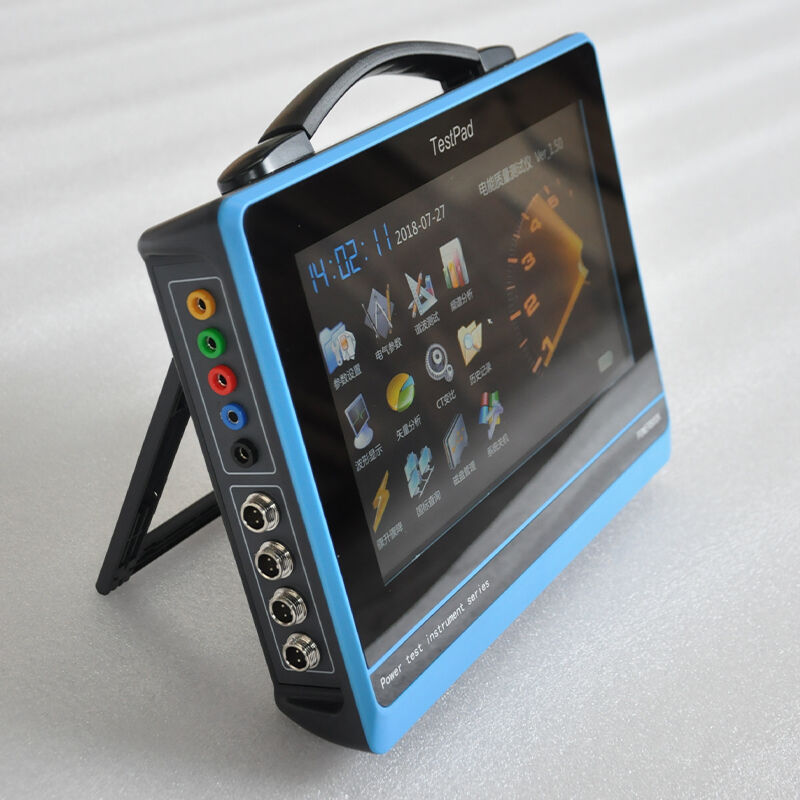

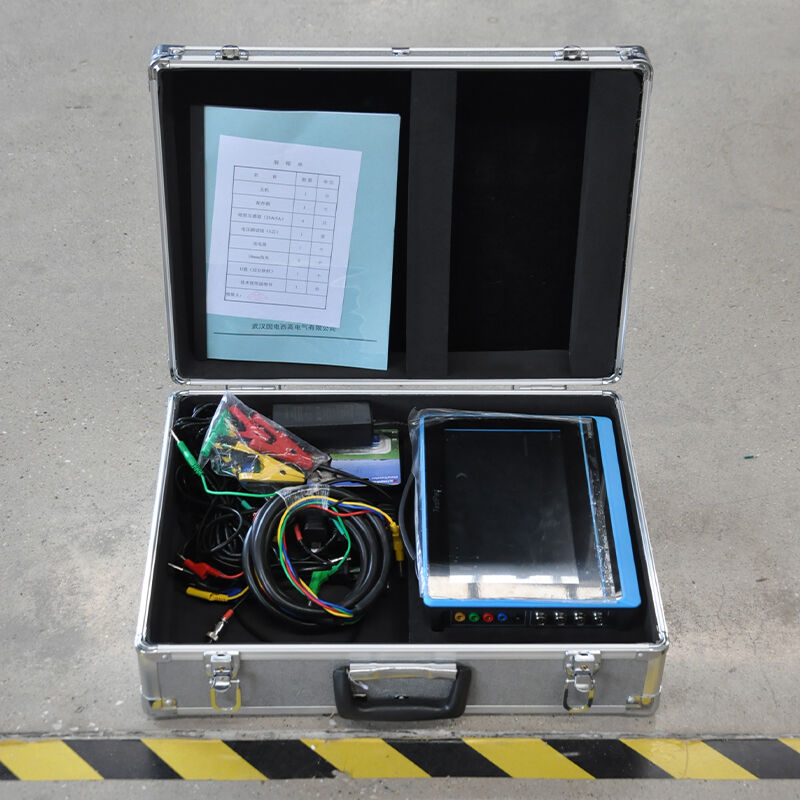

GDPQ-600H Güç Kalitesi Analiz Sistemi
GDPQ-600H Dijital Akıllı Sınıf A Güç Kalitesi Analiz Sistemi: 4V/4A Eşzamanlı Ölçüm, 2–64. Harmonik Analizi, Gerilim Düşmesi/Yükselmesi Kaydı ve Vektör Analizi ile Güç Sistemi Kalitesi Değerlendirmesi ve Arıza Teşhisi için.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
GDPQ-600H bir profesyonel Sınıf A taşınabilir güç kalitesi analiz sistemi tasarlandı kapsamlı güç kalitesi tespiti, arıza teşhisi ve performans değerlendirmesi trafo merkezlerinde, elektrik santrallerinde, endüstriyel işletmelerde, veri merkezlerinde, yenilenebilir enerji şebeke bağlantılı sistemlerde ve ticari binalarda. Tam olarak uygulanır: IEC 61000-4-30:2015 Sınıf A , GB/T 19862-2016 ve GB/T 14549-1993 standartlar, benimsenerek yüksek hızlı 16 bitlik ADC + çift çekirdekli DSP + ARM mimarisi bu mimari, her çevrimde 1024 noktalı senkron örnekleme ve tüm güç kalitesi parametrelerinin doğru ölçümünü sağlar.
Cihaz, 4 voltaj kanalı ve 4 akım kanalı (nötr hattı dahil) üç fazlı dört telli sistemlerin eşzamanlı ölçümü için. geniş Ölçüm Aralığı (0–900 V gerilim, 5 A–2000 A akım; isteğe bağlı olarak kıskaçlı sensörlerle) tüm yaygın güç sistemlerini kapsar. Harmonikler (2.–64.), interharmonikler, gerilim düşüşü/şiddetlenmesi/kesintisi, çabukluk (Pst/Plt), üç fazlı dengesizlik, güç/enerji, sıralama bileşenleri ve K-katsayısı gibi kapsamlı parametre ölçümlerini destekler. 1280×800 çözünürlüğünde yüksek performanslı renkli geniş sıcaklık aralıklı LCD güneş ışığı altında bile dalga formlarını, vektörleri ve verileri net bir şekilde gösterir.
Özellikler
| Parametre | Özelliği |
|---|---|
| Uyum Standartları | IEC 61000-4-30:2015 Sınıf A, GB/T 19862-2016, GB/T 14549-1993, GB/T 12325-2008, GB/T 12326-2008 |
| Örnekleme Hızı | döngü başına 1024 nokta, senkron örnekleme |
| Ölçüm kanalları | 4 gerilim kanalı + 4 akım kanalı (nötr hattı dahil) |
| Gerilim Ölçüm Aralığı | 0 V ~ 900 V AC (RMS) |
| Voltaj doğruluğu | ±%0,2 okuma |
| Gerilim Çözünürlüğü | 0,01 V |
| Akım Ölçüm Aralığı | Standart: 0 A ~ 25 A AC (RMS); İsteğe bağlı: 0 A ~ 500 A / 0 A ~ 2000 A AC |
| Akım doğruluğu | ±0,3% okuma |
| Akım Çözünürlüğü | 0,001 A |
| Faz Açısı Doğruluğu | ≤0.1° |
| Frekans ölçüm aralığı | 42,5 Hz ~ 69 Hz |
| Frekans doğruluğu | ±0,01 Hz |
| Güç Doğruluğu | ±0,5% okuma |
| Harmonik Ölçümü | 2–64. harmonikler ve armonikler arası bileşenler |
| Gerilim Harmoniği Doğruluğu | ≤ %1 okuma (harmonik > nominal değerinin %1'i); ≤ nominal gerilimin %0,05'i (harmonik < nominal değerinin %1'i) |
| Akım Harmoniği Doğruluğu | ≤ %1 okuma + akım transformatörü doğruluğu (harmonik > nominal değerinin %3'ü); ≤ akım aralığının %0,05'i (harmonik < nominal değerinin %3'ü) |
| Gerilim Dengesizliği Doğruluğu | ≤0.2% |
| Akım Dengesizliği Doğruluğu | ≤0.5% |
| Flikker Ölçümü | Pst (10 dakika), Plt (2 saat), doğruluk ≤ %5 |
| Gerilim Olayı Çözünürlüğü | 1ms |

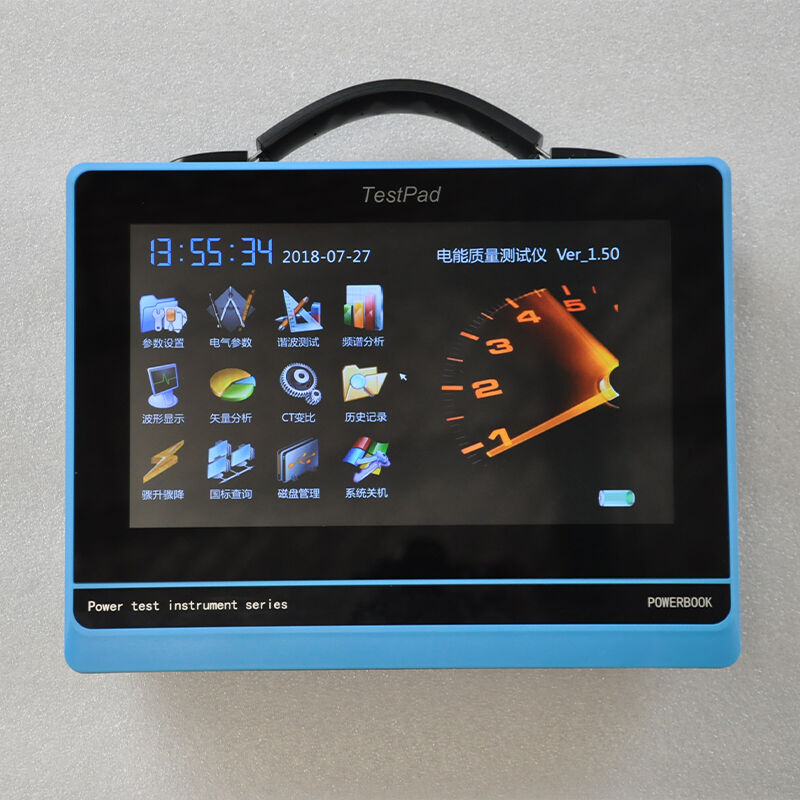

| Görüntüleme | 1280×800 renkli geniş sıcaklık aralıklı LCD |
| Veri Depolama | 1000 grup test verisi + 1000 güç kalitesi olayı |
| İletişim arayüzü | USB 2.0 (USB bellek ile dışa aktarma) |
| Güç Kaynağı | Entegre 11,1 V / 4400 mAh lityum pil; AC 220 V şarj |
| Batarya ömrü | ≥8 saat sürekli çalışma süresi |
| Şarj süresi | ≤4 saat |
| Çalışma sıcaklığı | -20℃ ~ +50℃ |
| Nem | %0 ~ %95 nem (yoğuşmasız) |
| Boyutlar (L × W × H) | 280×220×100 mm |
| Ağırlık | ~2,5 kg (pil dahil) |
| Kasa | Kauçuk koruyucu kaplama ile ABS+PC mühendislik plastik |
Uygulamalar
Temel Test Nesneleri
- Güç Sistemleri : Trafo merkezleri, dağıtım şebekeleri, iletim hatları
- Endüstriyel işletmeler : Üretim tesisleri, petrokimya tesisleri, çelik fabrikaları, yarı iletken fabrikaları
- Ticari binalar : Veri merkezleri, hastaneler, havaalanları, ofis binaları
- Yeni Enerji Sistemleri : Fotovoltaik enerji santralleri, rüzgâr çiftlikleri, enerji depolama sistemleri
- Elektrikli ekipman : Motorlar, transformatörler, invertörler, UPS sistemleri
Tipik Kullanım Senaryoları
- Enerji şirketleri : Şebeke güç kalitesi izleme, arıza teşhisi ve uyumluluk testleri
- Endüstriyel kullanıcılar : Güç kalitesi değerlendirmesi, ekipman arızası analizi ve enerji verimliliği optimizasyonu
- Veri merkezleri : Hassas BT ekipmanları için güç kalitesi izlemesi, UPS sistemi testleri
- Yenilenebilir enerji operatörleri şebekeye Bağlı Güç Kalitesi Testi, İnvertör Harmonik Analizi
- Bağımsız üçüncü parti test kurumları güç Kalitesi Sertifikasyon Testi, Enerji Denetimi ve Güvenlik Değerlendirmesi
Avantajlar
En son uluslararası standartlara uyum
Tam olarak karşılar IEC 61000-4-30 Sınıf A, GB/T 19862-2016 → test sonuçları dünya çapında tanınan ve yasal olarak geçerli
Sektörde Öncü Sınıf A Doğruluğu
±0,2 % gerilim doğruluğu, ±0,1° faz doğruluğu → güvenilir ve tutarlı test sonuçları sağlar; en sıkı güç kalitesi ölçüm gereksinimlerini karşılar
Kapsamlı Tüm Parametre Ölçümü
Harmonikler, gerilim olayları, çabuklama (flicker), dengesizlik, güç ve enerjiyi kapsar → tek bir cihazla tüm güç kalitesi testleri tamamlanır
Gelişmiş Akıllı Tanı Fonksiyonları
Otomatik kablo tanımlama, güç kaybı hesaplaması, elektrik takviyesi hesaplaması → manuel hesaplama hatalarını ortadan kaldırır ve iş verimliliğini %80 artırır
Yüksek Çözünürlüklü Ekran ve Sezgisel İşletim
1280×800 çözünürlüğünde geniş sıcaklık aralığına sahip LCD ekran, grafiksel kullanıcı arayüzü → şiddetli güneş ışığında bile net görüntüleme, kullanımı kolay
SSS
Soru: Sınıf A ve Sınıf S güç kalitesi analizörleri arasındaki fark nedir?
Cevap: Sınıf A analizörlerinin doğruluğu daha yüksektir ve performans gereksinimleri daha katıdır; bu nedenle hassas ölçüm, uyumluluk testi ve yasal metroloji için uygundur. Sınıf S analizörleri ise genel inceleme ve izleme amacıyla kullanılır. GDPQ-600H, IEC 61000-4-30 standardına tam olarak uyumlu bir Sınıf A analizördür ve test sonuçları yasal geçerliğe sahiptir.
Soru: GDPQ-600H voltaj düşüşü olaylarını kaydedebilir mi?
A: Evet. GDPQ-600H, gerilim düşüklüğü, gerilim yükselmeleri ve kesinti olaylarını 1 ms'lik zaman çözünürlüğüyle otomatik olarak kaydedebilir. Her olay için başlangıç zamanını, bitiş zamanını, süreyi, minimum/maksimum gerilimi ve dalga formunu kaydeder; bu da gerilim dalgalanmaları nedeniyle meydana gelen ekipman arızalarının nedenlerini analiz etmek açısından kritik öneme sahiptir.
S: Otomatik kablolama tanımlama fonksiyonu nasıl çalışır?
A: Cihaz, gerilim ile akım arasındaki faz ilişkisini ölçer, bu ilişkiyi 48 yaygın kablolama moduyla karşılaştırır ve doğru kablolama modunu otomatik olarak tanımlar. Eğer bir kablolama hatası varsa, hatanın türünü görüntüler ve düzeltme önerileri sunar. Bu fonksiyon, elektrik enerjisi sayaçları ve koruma cihazlarının kablolamasını kontrol etmek için oldukça kullanışlıdır.
S: GDPQ-600H, harmonikleri 64. dereceye kadar ölçebilir mi?
A: Evet. GDPQ-600H, 2. ile 64. derece arasındaki harmonikleri ve interharmonikleri ölçebilir. Her derece için harmonik içeriği oranını görüntüler ve toplam harmonik distorsiyonu (THD) değerini hesaplar. Ayrıca her harmoniğin ulusal standartlara göre sınırı aşılıp aşmadığını otomatik olarak değerlendirir ve buna göre uyarı verir.
