GDYT-10/100 Parçalı Deşarj Test Sistemi
GDYT-10/100 Dijital Akıllı Giriş Seviyesi Kısmi Deşarj Olmayan Test Sistemi; SF6 yalıtımlı kısmi deşarj olmayan transformatör, akıllı kontrol konsolu, izolasyon filtresi, bağlantı kondansatörü ve dijital kısmi deşarj dedektörü ile birlikte; <2 pC sistem arka plan gürültüsü, 220 V tek faz giriş; 35 kV ve altı dağıtım ekipmanları için fabrika muayenesi ve saha kabul testleri için.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDYT-10/100 bir maliyet etkin, saha için optimize edilmiş giriş seviyesi saf AC PD'siz test sistemi 35 kV ve altı dağıtım elektrik ekipmanlarının güç frekansı dayanım gerilimi ve kısmi deşarj testleri için özel olarak tasarlanmıştır tamamen uyumludur IEC 60270:2015 , GB/T 7354-2018 ve DL/T 848.3-2019 standartlarına uygun olarak, SF6 yalıtımlı kısmi deşarjsız test transformatörü, akıllı kontrol konsolu, izolasyon filtre transformatörü, kuplaj kondansatörü, koruma direnci ve dijital kısmi deşarj dedektörü olmak üzere altı temel bileşenden oluşan tam sistemli kısmi deşarjsız optimize tasarım kullanır.
Sistem, sektörde lider konumda olan <2 pC sistem arka plan gürültüsüne sahiptir; bu da dağıtım ekipmanlarından gelen zayıf kısmi deşarj sinyallerinin doğru şekilde tespit edilmesini sağlar. Yenilikçi PLC+7 inç dokunmatik ekranlı akıllı kontrol sistemi gerilim yükseltme, dayanma gerilimi zamanlaması, kısmi deşarj tespiti ve gerilim düşürme dahil olmak üzere tüm test sürecinin tek tuşla tamamlanmasını destekler. Entegre GDJF-2007 dijital kısmi deşarj dedektörü temel PD analiz fonksiyonlarını sağlar; bunlar arasında PRPD haritaları, spektrum analizi ve deşarj genlik ölçümü yer alır. Aşırı gerilim, aşırı akım, atlama ve kısa devre koruması gibi kapsamlı güvenlik koruma fonksiyonlarıyla donatılmıştır; bu da yüksek gerilim testleri sırasında operatörlerin ve ekipmanların güvenliğini sağlar. Toplam ağırlığı yalnızca 150 kg olan modüler ve hafif tasarım, taşınımı kolaylaştırır ve sahada montaj yapılmasını sağlar; bu nedenle hem fabrika toplu muayene işlemlerine hem de saha kabul testlerine uygundur. İdealdir: fabrika çıkış kalite kontrolü, bağımsız üçüncü parti temel testleri ve elektrik dağıtım şirketlerinin dağıtım şebekesi saha kabul testleri için kesiciler, ölçü transformatörleri, kablo uçları, aşırı gerilim sınırlayıcılar ve diğer dağıtım elektrik ekipmanları için.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | IEC 60270:2015, GB/T 7354-2018, DL/T 848.3-2019 |
| Sistem Arka Plan Gürültüsü | <2 pC |
| Test Modları | Frekans dayanım gerilimi testi, Kısmi deşarj testi |
| İşlem Modları | Tam otomatik mod, manuel mod |
| Yüksek Gerilim Güç Kaynağı | |
| Nominal kapasite | 10kva |
| Giriş Gerilimi | AC 220 V ± %10, 50 Hz, tek fazlı |
| Çıkış Gerilimi | 0 – 100 kV AC (sürekli ayarlanabilir) |
| Çıkış Akımı | 0 ~ 100 mA |
| Gerilim düzenleme doğruluğu | ±1% |
| Dalga formu distorsiyonu | <3% |
| Anma Çalışma Süresi | anma yükünde sürekli 30 dakika |
| Yalıtım Ortamı | SF6 gazı (test transformatörü) |
| PD Tespit Parametreleri | |
| PD Dedektörü Modeli | Entegre GDJF-2007 |
| Örnekleme Hızı | kanal başına 100 MS/s |
| Çözünürlük | 12 bit |
| Tespit Hassasiyeti | 0,1 pC |
| Ölçüm Aralığı | 0,1 pC ~ 10000 nC |
| Dinamik aralık | > 80 dB |
| Frekans Bantları | 9 standart kombinasyon (10 kHz ~ 1 MHz) |
| Harita Görüntüleme | PRPD, dalga formu, spektrum, darbe sayısı |
| Kontrol Parametreleri | |
| Kontrol Mimarisi | PLC + 7 inç endüstriyel dokunmatik ekran |
| Zamanlama aralığı | 0 ~ 9999 s (ayarlanabilir) |
| Veri Depolama | Sınırsız dahili depolama |
| Rapor Oluşturma | Temel Kelime raporu oluşturma |
| İletişim | USB |
| Güvenlik koruması | |
| Aşırı Voltaj Koruması | Evet (ayarlanabilir eşik) |
| Aşırı Akım Koruması | Evet (ayarlanabilir eşik) |
| Atlayıcı Koruma | Evet |
| Kısa devre koruması | Evet |
| Sıfır Konum Koruma | Evet |
| Acil Durum Durdurma Butonu | Evet |
| Yüksek Gerilim Uyarı Işığı | Evet |
| Genel parametreler | |
| Güç Tüketimi | <15 kW |
| Toplam Ağırlık | ~150 kg (tam set) |
| Modüler Tasarım | Evet (6 bağımsız modül) |
| Hızlı bağlantı | Evet (standartlaştırılmış konektörler) |
| Tekerlekli Tasarım | Evet (tüm bileşenler) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 Bağıl Nem (yoğuşmasız) |
| Rakım | ≤2000m |
Uygulamalar
Temel Test Nesneleri
- Dağıtım anahtarlama donanımları 10 kV~35 kV iç ve dış mekân metal muhafazalı anahtarlama donanımları ve halka anahtarlama üniteleri
- Alet Transformatorları 10 kV~35 kV akım transformatörleri (CT) ve gerilim transformatörleri (VT)
- Cable accessories 10 kV~35 kV kablo uçları ve ara birleşimler
- Şimşek Akımı Sürücüleri 10 kV~35 kV çinko oksit aşırı gerilim sınırlayıcılar
- Dağıtım dönüştürücüleri 10 kV~35 kV kuru tip ve yağlı tip dağıtım transformatörleri
- Diğer Bileşenler kondansatörler, reaktörler, geçiş izolatörleri, izolatörler
Tipik Kullanım Senaryoları
- Elektrikli ekipman üreticileri toplu fabrika sevkiyatı incelemesi ve kalite kontrolü
- Bağımsız üçüncü parti test kurumları temel dağıtım ekipmanı performans testleri
- Enerji şirketleri dağıtım şebekesi saha kabul testleri ve arıza teşhisi
- Enerji mühendisliği şirketleri dağıtım şebekesi inşaatı ve yenileme projesi kabulü
- Teknik okullar ve üniversiteler : öğretim ve gösterim deneyleri
Avantajlar
Uluslararası standartlara uygunluk
IEC 60270:2015 standardını tam olarak karşılar; test sonuçları küresel düzeyde tanınmaktadır → ürün ihracat sertifikasyonu ve temel kalite uyuşmazlıklarında kullanılabilir
Yüksek Maliyet-Etkin Giriş Seviyesi Tasarımı
GDYT-A-15/150 modelinin fiyatının %50'sine karşılık tam PD ve dayanım gerilimi testi yeteneği sağlar → küçük ve orta ölçekli elektrikli ekipman üreticileri için idealdir
220 V tek faz giriş kullanır
Üç-fazlı güç kaynağına gerek yoktur; herhangi bir sıradan atölyede veya saha koşullarında kullanılabilir → uygulama alanını büyük ölçüde genişletir
Tek Tıkla Tam Süreç Otomasyonu
Tüm test sürecini elle müdahale olmadan otomatik olarak tamamlar → test verimliliğini büyük ölçüde artırır; seri üretim hatları için idealdir
Entegre Profesyonel Kısmi Deşarj (PD) Tespiti
Ayrı bir PD dedektörü satın alma ve bağlama gereksinimi yok → sistem karmaşıklığını ve toplam yatırım maliyetini azaltır
Kapsamlı Güvenlik Koruma Sistemi
Çoklu koruma fonksiyonları ve güvenlik kilitlemeleri → yüksek gerilim testleri sırasında operatörlerin ve ekipmanların güvenliğini sağlar
SSS
S: GDYT-10/100 sisteminin arka plan gürültüsü nedir?
Y: Sistem, tamamen PD içermeyen bir tasarım kullanır. Her bileşenin kısmi deşarjı sıkı şekilde kontrol edilir: test transformatörü <1 pC, kuplaj kondansatörü <0,5 pC, koruyucu direnç <0,3 pC. Toplam sistem arka plan gürültüsü, <2 pC anma geriliminde, dağıtım ekipmanları için IEC 60270 temel test gereksinimlerini karşılar.
Soru: Üç fazlı güç kaynağı gerekiyor mu?
Y: Hayır. GDYT-10/100, 220 V tek faz giriş kullanır tasarımı, üç fazlı güç kaynağına ihtiyaç duymadan herhangi bir sıradan atölyede veya saha koşullarında kullanılabilir. Bu, uygulama alanını büyük ölçüde genişletir ve test ortamına yönelik gereksinimleri azaltır.
S: Tam donanım seti hangi bileşenleri içerir?
Y: Tam donanım seti altı temel bileşenden oluşur:

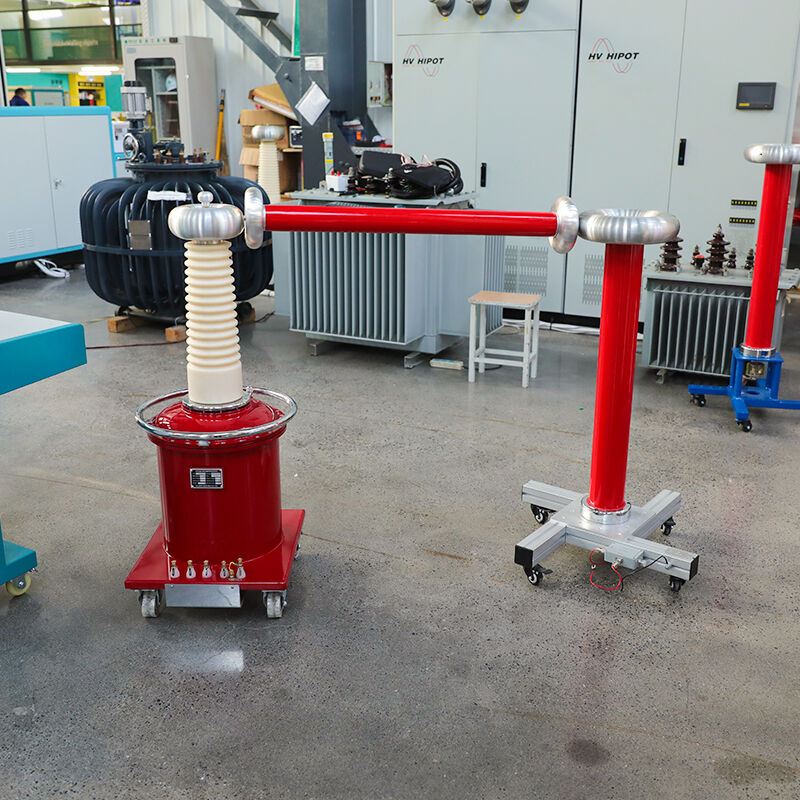

- YDQW-10 kVA/100 kV SF6 yalıtımlı kısmi deşarj içermeyen test transformatörü

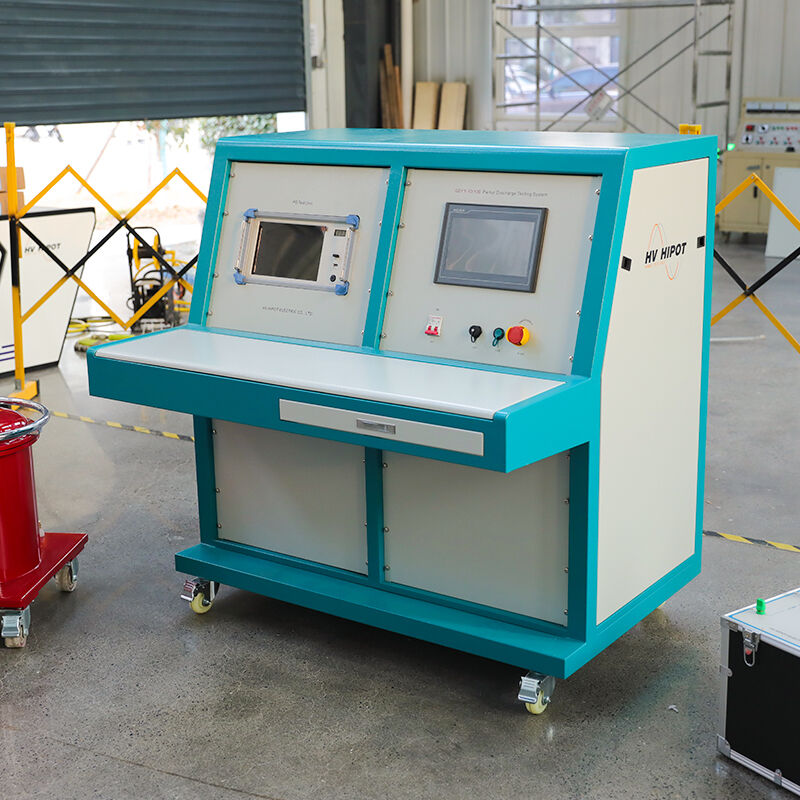

- Akıllı kontrol konsolu (entegre PLC ve 7 inç dokunmatik ekran ile)

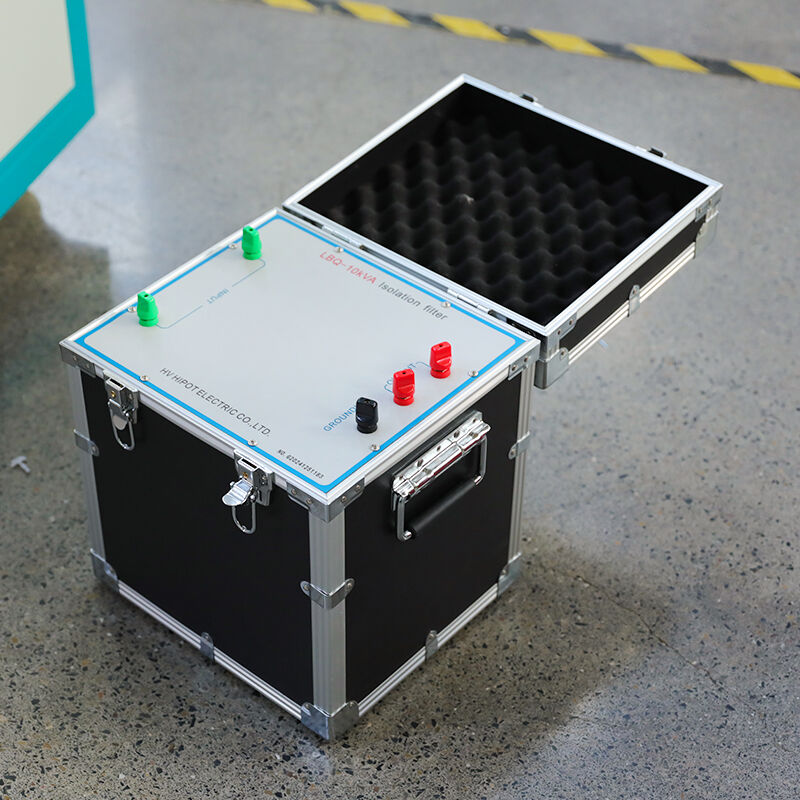

- 10 kVA izolasyon filtre transformatörü
- OWF-100 kV/800 pF kısmi deşarj içermeyen kuplaj kondansatörü
- BR-100 kV/10 kΩ kısmi deşarj içermeyen koruma direnci
- Entegre GDJF-2007 dijital kısmi deşarj dedektörü
Soru: Sahada yapılan testler için uygun mudur?
A: Evet. Sistem, standartlaştırılmış hızlı bağlayıcılarla donatılmış modüler ve hafif bir tasarıma sahiptir. Tüm bileşenler, taşınmasını kolaylaştırmak için evrensel tekerleklere sahiptir. Tam sistem, 20 dakika içinde monte edilebilir ve sökülebilir; bu da onu hem fabrikada sabit kullanım hem de sahada mobil testler için uygundur.
