GDPV-IV 1500 V PV IV Eğrisi Test Cihazı | Yüksek Güçlü Güneş Paneli Test Cihazı
GDPV-IV Dijital Akıllı Taşınabilir Fotovoltaik Dizi Test Cihazı, 15-1500 V / 0,5-30 A Aralığı, Maks. 45 kW Güç, Dahili Modül Düzeltme Veritabanı, IV Eğrisi İzleyici; Şebeke Ölçekli PV Santralleri İçin Sahada Performans Testi ve Arıza Teşhisi İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
GDPV-IV bir profesyonel yüksek güçlü taşınabilir fotovoltaik (PV) dizi test cihazı tasarlandı pV modüllerinin ve serilerinin sahada performans testi, kabul denetimi ve arıza teşhisi şebeke ölçekli yerde monte edilen PV santrallerinde, büyük dağıtılmış PV enerji santrallerinde ve endüstriyel PV tesislerinde. Tam olarak şunlara uymaktadır: IEC 62446-1:2016 , GB/T 19939-2005 ve GB/T 18210-2000 standartlar, benimsenerek gelişmiş yüksek hızlı dijital sinyal işleme teknolojisi ve kapasitif/dirençli çift yük mimarisi bu özellik, maksimum 45 kW’a kadar yüksek güçlü PV dizileri için hızlı ve doğru IV karakteristiği izlemesini sağlar.
Cihaz, 15 V~1500 V ultra geniş gerilim aralığı ve 0,5 A ile 30 A arası ultra geniş akım aralığı , tüm yaygın 1500 V PV modüllerini ve dizilerini kapsar. Cihazın içindeki 200’den fazla yaygın PV modülü düzeltme modeli veritabanı sTC düzeltmesi için uygun sıcaklık ve aydınlatma katsayılarını otomatik olarak seçer; böylece doğru ve güvenilir test sonuçları sağlanır. Cihazın akıllı arıza teşhis algoritması açık devre, kısa devre, kısmi gölgeleme, modül uyumsuzluğu ve atlayıcı diyot arızası gibi yaygın PV arızalarını otomatik olarak tanımlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Uyum Standartları | IEC 62446-1:2016, GB/T 19939-2005, GB/T 18210-2000, T/CSEE 0160-2020 |
| Test Prensibi | Kapasitif/omik çift yük IV karakteristiği izleme |
| Ölçüm yöntemi | 4 telli Kelvin ölçümü |
| Gerilim Ölçüm Aralığı | 15 V ~ 1500 V DC |
| Gerilim Çözünürlüğü | 0,1 V |
| Voltaj doğruluğu | ±0,5% okuma ± 0,2 V |
| Akım Ölçüm Aralığı | 0,5 A ~ 30 A DC |
| Akım Çözünürlüğü | 0,001 A |
| Akım doğruluğu | ±0,5% okuma ± 0,02 A |
| Güç Ölçüm Aralığı | 0,05 W ~ 45000 W |
| Güç Doğruluğu | ±0,5% okuma ± 3 W |
| Işınlanma Ölçüm Aralığı | 0 ~ 2000 W/m² |
| Işınlanma Doğruluğu | ±3,0% okuma |
| Sıcaklık ölçüm aralığı | -30℃ ~ +100℃ |
| Sıcaklık doğruluğu | ±1℃ |
| IV Eğrisi Veri Noktaları | eğri başına 2048 nokta |
| IV Eğrisi İzleme Süresi | dizi başına ≤20 saniye |
| STC Dönüştürme Doğruluğu | ±5% |
| Entegre Modül Veritabanı | 200’den fazla yaygın PV modül modeli, kullanıcı tarafından tanımlanabilir |
| Test parametreleri | Voc, Isc, Pmax, Vmp, Imp, FF, η, Rs, baypas diyotu ileri yönlü gerilimi |
| Hata teşhisi | Açık devre, kısa devre, kısmi gölgeleme, modül uyumsuzluğu, diyot arızası, sıcak nokta |

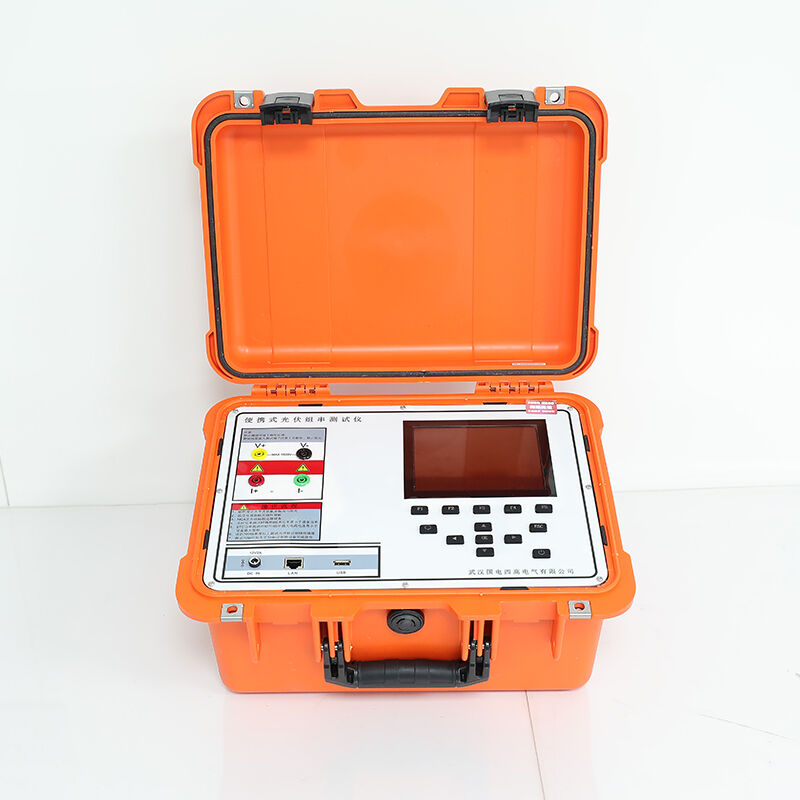

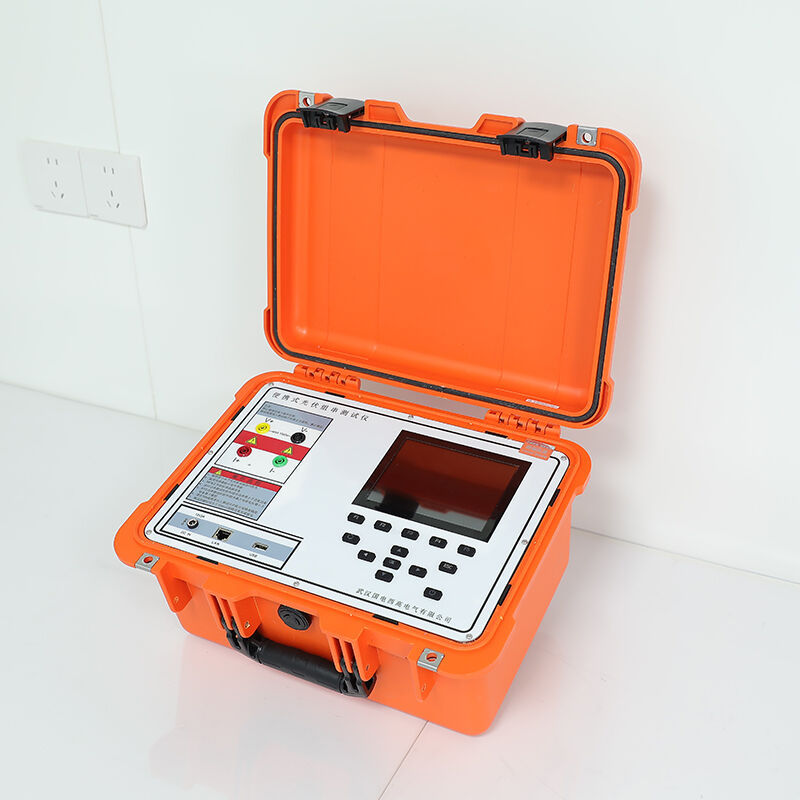

| Görüntüleme | 5 inç 640×480 renkli kapasitif dokunmatik ekran |
| Çalışma Modu | Dokunmatik ekran + fiziksel tuşlar çift işlem |
| Dil Desteği | Çince / İngilizce ikili dil |
| Veri Depolama | 2000 grup dahili + USB bellek + SD kart harici genişleme |
| İletişim arayüzü | USB 2.0, SD kart yuvası |
| Güç Kaynağı | Entegre 14,8 V / 4400 mAh değiştirilebilir lityum pil; AC 220 V şarj |
| Batarya ömrü | ≥8 saat sürekli çalışma süresi |
| Şarj süresi | ≤4 saat |
| İzolasyon voltajı | ≥2000 V DC (giriş-çıkış) |
| Koruma fonksiyonları | Aşırı gerilim, aşırı akım, kısa devre, ters kutuplanma, aşırı sıcaklık |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Nem | % 5 ~ % 95 rh (kondanse olmayan) |
| Boyutlar (L × W × H) | 390×300×200 mm |
| Ağırlık | ~5,8 kg (pil dahil) |

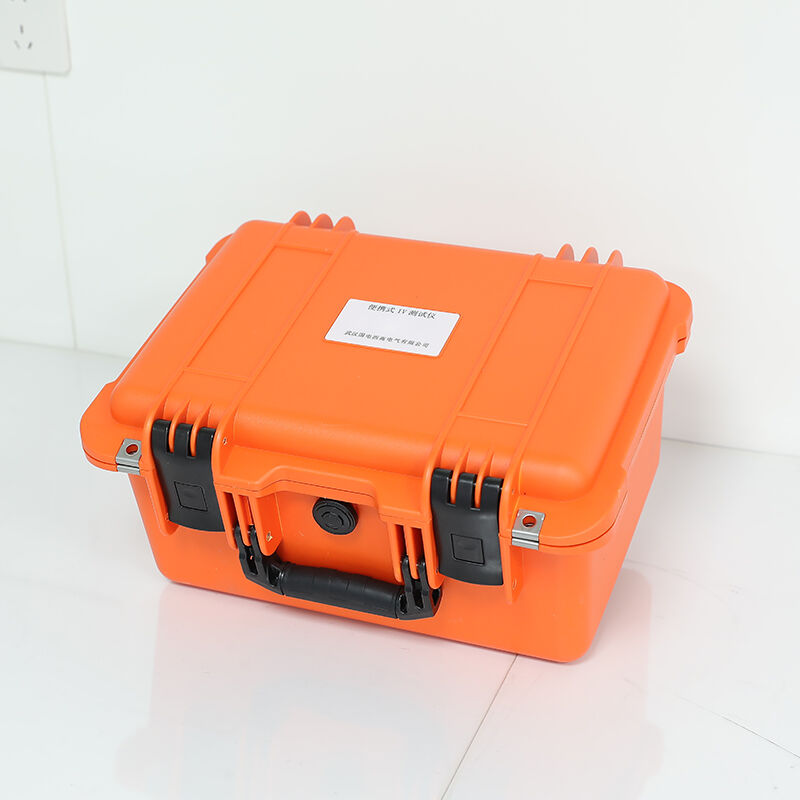

| Kasa | Dayanıklı alüminyum alaşım, IP40 |
Uygulamalar
Temel Test Nesneleri
- PV modülleri monokristalin, polikristalin, ince film ve çift yönlü PV modülleri (10 W~450 W)
- PV dizileri : 1500 V ve 30 A’ye kadar seri bağlı PV dizileri
- PV sistemleri : Şebeke ölçekli yerde monte edilen PV santralleri, büyük dağıtılmış PV enerji santralleri, endüstriyel PV tesisleri
Tipik Kullanım Senaryoları
- PV EPC şirketleri : PV sistemi kabul denetimi, devreye alma testi ve kalite doğrulaması
- PV işletme ve bakım şirketleri : Büyük ölçekli PV santrallerinin rutin devriye denetimi, arıza teşhisi ve performans değerlendirmesi
- Pv modülü üreticileri : Fabrika kalite kontrolü, parti bazlı denetim ve saha sonrası satış sonrası hizmeti
- Bağımsız üçüncü parti test kurumları : PV sistem sertifikasyon testi, güvenlik değerlendirmesi ve enerji verimliliği değerlendirmesi
- Araştırma kurumları için oldukça uygundur : PV modülü performans araştırması ve saha testi
Avantajlar
En son uluslararası standartlara uyum
Tam olarak karşılar IEC 62446-1:2016, GB/T 19939-2005, GB/T 18210-2000 → test sonuçları dünya çapında tanınan
Endüstri Öncüsü 1500 V / 45 kW Yüksek Güç Testi
Tüm yaygın 1500 V’lik PV sistemlerini kapsar; tek bir cihazla hem tek modüller hem de yüksek güçteki diziler test edilebilir → ekipman satın alma maliyetini %50 azaltır
İçinde 200’den fazla modül düzeltme veritabanı bulunur
Uygun düzeltme katsayılarını otomatik olarak seçer; manuel parametre girişi gerekmez → test doğruluğunu ve verimliliğini artırır
Yüksek Çözünürlüklü IV Eğrisi İzleme
eğri başına 2048 veri noktası; ince eğri değişimlerini yakalar → erken dönem gizli arızaları doğru şekilde tanımlar
Yüksek Gerilim İzolasyonu Güvenlik Tasarımı
Giriş-çıkış izolasyon gerilimi ≥2000 V, yüksek gerilimli test sırasında operatör güvenliğini sağlar → elektrik çarpması riskini ortadan kaldırır
Dokunmatik+tuşlu çift işlem
Farklı kullanıcı işlem alışkanlıklarını karşılar; hem genç hem de deneyimli teknisyenler için uygundur → eğitim süresini ve işlem hatalarını azaltır
Değiştirilebilir Pil ve Çift Depolama Genişletmesi
Sıcak tak-çıkar (hot-swap) pil tasarımı, USB/SD kart çift genişletme → uzak bölgelerde tam gün süren saha testleri ihtiyacını karşılar
SSS
Soru: GDPV-IV, çift yüzlü PV modüllerini test edebilir mi?
Cevap: Evet. GDPV-IV, tek yüzlü ve çift yüzlü PV modüllerinin her ikisini de test edebilir. Çift yüzlü modüller için daha doğru STC düzeltmesi amacıyla hem ön hem de arka yüzeylerdeki radyasyon ölçümü yapılması ve albedo değeri girilmesi önerilir.
Soru: Entegre modül veritabanı nasıl çalışır?
A: Cihaz, büyük üreticilerden gelen 200'ün üzerinde ana PV modül modelinin sıcaklık katsayılarını, aydınlanma katsayılarını ve nominal parametrelerini önceden saklar. Test sırasında veritabanından ilgili modül modelini seçebilirsiniz; cihaz, STC düzeltmesi için doğru katsayıları otomatik olarak kullanır ve bu sayede manuel parametre girişi gereği ortadan kalkar. Ayrıca veritabanına yeni modül modellerini manuel olarak ekleyebilirsiniz.
S: GDPV-IV, PV dizilerini inverterdan ayırmadan test edebilir mi?
Cevap: Hayır. Güvenlik nedeniyle PV dizileri test öncesi inverterden ve diğer elektrik ekipmanlarından ayrılması gerekir. Cihaz, yanlış bağlantıdan kaynaklanan hasarları önlemek için ters kutuplanma koruması ve aşırı gerilim koruması da dahil olmak üzere kapsamlı koruma fonksiyonlarına sahiptir.
