GDSL-A-5000A 10 V Tek Fazlı Dijital Yüksek Akım Jeneratörü
GDSL-A-5000A Dijital Akıllı Tek Fazlı Yüksek Akım Üreteci, 0–5000 A Ayarlanabilir Çıkış, 10 V Yüksek Çıkış Gerilimi, Entegre Akım Transformatörü (CT) Oranı ve Polarite Test İşlevi; Elektrik Ekipmanlarının Kısa Süreli Yüksek Akım Testleri İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDSL-A-5000A 10V bir profesyonel sınıf, genel amaçlı tek fazlı dijital yüksek akım jeneratörü güç sistemlerinde, elektrik üretiminde ve endüstriyel işletmelerde kısa süreli yüksek akım testleri, akım transformatörünün oran ve kutupluluk doğrulaması, koruma röle kalibrasyonu ve alçak gerilim devre kesicisi testleri için özel olarak tasarlanmıştır tamamen uyumludur GB/T 14048.1-2023 , GB 7251.1-2013 ve IEC 60947-1:2020 standartlarına uygun olarak, kontrol konsolu ile akım yükselticiyi ayıran yenilikçi bölünmüş modüler bir tasarım benimsenmiştir; her iki birim de sahada kolay taşınma ve kurulum için evrensel tekerlekler ve frenlerle donatılmıştır.

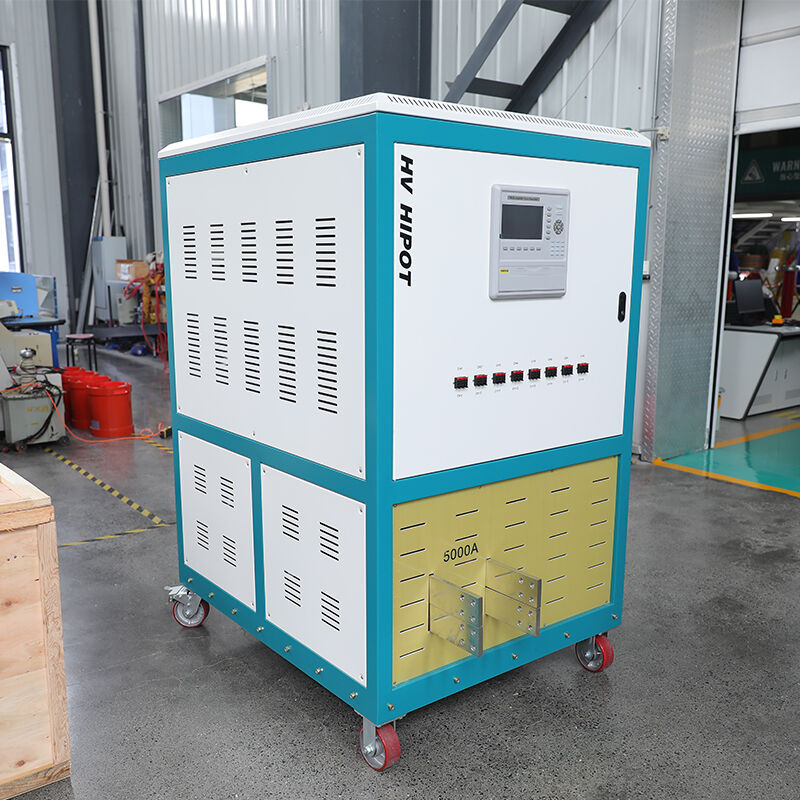

Cihazın özellikleri şunlardır: yüksek verimli toroidal akım yükseltici düşük kayıp ve yüksek çıkış verimiyle 0–5000 A arası tek fazlı sürekli ayarlanabilir büyük akım çıkışı sağlar ile ±1% ölçüm doğruluğu ve 0,2% akım kararlılığı . 10 V yüksek çıkış gerilimi bunu, daha uzun mesafeli yüksek akımlı kabloları ve daha yüksek empedanslı yükleri sürmeye olanak tanır; böylece uzun mesafeli test senaryolarında geleneksel 6 V jeneratörlerin yetersiz akım çıkışı sorununu çözer. Çıkış dalga formu, distorsiyonu ≤ %3 olan standart sinüs dalgasıdır ve test dalga formlarıyla ilgili uluslararası standartların katı gereksinimlerini karşılar. Entegre 0,2 sınıfı yüksek hassasiyetli gerçek RMS akım transformatörü harici standart ölçü aletlerine duyulan ihtiyacı ortadan kaldırır ve doğru ve güvenilir ölçüm sonuçları sağlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 14048.1-2023, GB 7251.1-2013, IEC 60947-1:2020, DL/T 848.1-2004 |

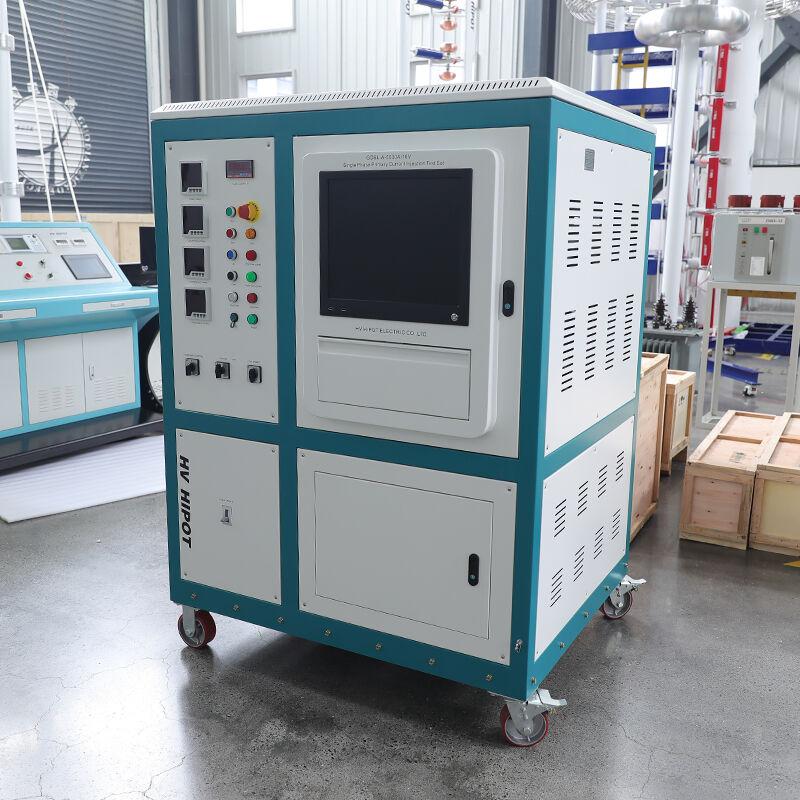

| Yapı Tipi | Bölünmüş modüler yapı (kontrol konsolu + akım yükseltici) |
| Hareketlilik | Her iki ünitede de frenli evrensel tekerlekler |
| İşlem Modları | El modu\/Otomatik mod |
| Görüntüleme | 4,3 inçlik 480×272 renkli dijital ekran |
| Parametre Belleği | 5 grup test parametresi |
| Zamanlama fonksiyonu | 0 ~ 999,9 s ayarlanabilir, ±0,1 s doğruluk, sesli alarm |
| Eylem Süresi Ölçümü | 0 ~ 9999,9 ms ayarlanabilir, ±0,1 ms doğruluk |
| Elektrik Parametreleri | |
| Giriş Gücü | AC 380 V ± %10, üç fazlı dört telli, 50 Hz ± 1 Hz |
| Nominal kapasite | 50KVA |
| Çıkış Akımı Aralığı | 0 ~ 5000 A AC tek fazlı sürekli ayarlanabilir |
| Çıkış voltajı aralığı | 0 ~ 10 V AC sürekli ayarlanabilir |
| Akım doğruluğu | ±1% okuma |
| Geçerli stabilite | ≤0.2% |
| Akım Çözünürlüğü | 0.1A |
| Çıkış dalga formu | Standart sinüs dalgası |
| Dalga formu distorsiyonu | ≤3% |
| Derece Derece Döngüsü | 5000 A’de 5 dakika, ≤2500 A’de sürekli çalışma |
| Özel Test Fonksiyonları | |
| AK Oranı Testi | Evet (otomatik hesaplama ve görüntüleme) |
| AK Polaritesi Testi | Evet (otomatik değerlendirme ve görüntüleme) |
| Eylem Süresi Ölçümü | Evet (devre kesiciler, röleler vb.) |
| Koruma fonksiyonları | |
| Aşırı Akım Koruması | Evet (ayarlanabilir eşik) |
| Aşırı Yük Koruması | Evet (%110 anma akımı) |
| Aşırı ısı koruması | Evet (85 ℃’de otomatik durma) |
| Kısa devre koruması | Evet (≤1 ms yanıt süresi) |
| Sıfır Konum Koruma | Evet |
| Acil durdurma | Evet |
| Güç Kaynağı | |
| Giriş Gücü | AC 380 V ± %10, üç fazlı dört telli, 50 Hz |
| Güç Tüketimi | ≤50 kW (tepe) |
| Fiziksel parametreler | |
| Kumanda Konsolu Boyutları | 500×400×350 mm (U×G×Y) |
| Akım Takviye Cihazı Boyutları | 600×500×400 mm (U×G×Y) |
| Kumanda Konsolu Ağırlığı | ~30 kg |
| Akım Takviye Cihazı Ağırlığı | ~60 kg |
| Toplam Ağırlık | ~90 kg |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
| Rakım | ≤2000 m (daha yüksek rakimlara özel olarak ayarlanabilir) |
Uygulamalar
Temel Test Nesneleri
- Alet Transformatorları : Akım transformatörleri (AT) oranı ve polarite testi, dönüşüm oranı doğrulaması
- Koruma cihazları mevcut röleler, termal röleler, aşırı akım koruyucularının kalibrasyonu ve çalışma süresi ölçümü
- Anahtarlama ekipmanı alçak gerilim devre kesicileri, ayırıcılar, yük anahtarları ve sigortalı anahtarların testi
- Bara ve kablo kısa süreli bara sıcaklık yükselme testi, kablo bağlantı direnci testi
- Diğer Ekipmanlar motor başlatıcılar, kontaktörler ve dağıtım panolarının muayenesi
Tipik Kullanım Senaryoları
- Enerji şirketleri trafo merkezi saha muayenesi, akım transformatörleri (CT) oran ve kutupluluk doğrulaması, koruma cihazlarının kalibrasyonu
- Orta/Alçak gerilim anahtarlama donanımı üreticileri fabrika kalite kontrolü, alçak gerilim devre kesicilerinin parti üretim muayenesi
- Enerji Santralleri jeneratör yardımcı ekipman testi, alçak gerilim dağıtım sistemi muayenesi
- Endüstriyel işletmeler i̇ç elektrikli ekipman bakımı, motor koruma testi
- Bağımsız üçüncü parti test kurumları elektrikli ekipman sertifikasyon testleri, saha kalibrasyon hizmetleri
Avantajlar
En son uluslararası standartlara uyum
GB/T 14048.1-2023 Çin ulusal standardı, IEC 60947-1 uluslararası standardı ve DL/T 848.1 endüstri standardını tam olarak karşılar → test sonuçları dünya çapında tanınmaktadır
Endüstride Öncü 10 V Yüksek Çıkış Gerilimi
Uzun mesafeli test senaryolarında geleneksel 6 V jeneratörlerin yetersiz akım çıkışı sorununu çözen, en fazla 50 m uzunluğunda yüksek akımlı kabloları ve daha yüksek empedanslı yükleri sürme kapasitesine sahiptir → büyük trafo merkezleri ve endüstriyel tesislerde saha testleri için idealdir
Entegre Profesyonel Akım Transformatörü (CT) Test Fonksiyonları
Otomatik CT oran ve polarite testi, çalışma süresi ölçümü → tek bir cihaz, çok sayıda geleneksel test ekipmanının yerini alır; sahada çalışma verimliliğini büyük ölçüde artırır
Yüksek Hassasiyetli ve Kararlı Akım Çıkışı
±1 % ölçüm doğruluğu, %0,2 akım kararlılığı, gerçek RMS ölçüm → tüm elektrikli ekipmanlar için doğru ve güvenilir test sonuçları sağlar
Akıllı dijital kontrol
4,3 inç renkli dijital ekran, çift işlem modu, parametre bellek fonksiyonu → basit ve sezgisel kullanım, operatörün yetkinlik gereksinimlerini azaltır
Kapsamlı Çok Seviyeli Güvenlik Koruması
Çoklu elektriksel ve mekanik koruma önlemleri, izole edilmiş kontrol devresi → yüksek akım testleri sırasında operatörlerin ve ekipmanın mutlak güvenliğini sağlar
Bölünmüş Mobil Tasarım
Kontrol konsolu ve akım yükseltici ayrılmıştır; her ikisi de evrensel tekerleklere sahiptir ve farklı test alanlarına taşınması ile kurulması kolaydır → hem fabrika laboratuvarı hem de saha kabul testleri için idealdir
Endüstriyel Sınıf Güvenilirlik
Dayanıklı yapı, zorunlu hava soğutması, geniş çalışma sıcaklık aralığı → çeşitli zorlu saha ortamlarında güvenilir şekilde çalışır
SSS
Soru: Geleneksel 6 V jeneratörlere kıyasla 10 V çıkış geriliminin avantajı nedir?
Cevap: Yüksek akımlı bir jeneratörün çıkış gerilimi, yük empedansını sürme yeteneğini belirler. Ohm kanununa göre (I=V/R), aynı çıkış akımı için daha yüksek gerilim, daha yüksek empedanslı yükleri sürebilir. Bu, GDSL-A-5000A 10 V’nin şu özellikleri taşıdığı anlamına gelir:
- En fazla 50 m uzunluğunda yüksek akımlı kabloları sürebilir (6 V jeneratörlere kıyasla 20 m)
- Daha yüksek bağlantı direncine sahip test ekipmanlarını test edebilir
- Uzun mesafeli test senaryolarında daha kararlı akım çıkışı sağlar
- Kablodaki güç kaybını azaltarak test verimliliğini ve doğruluğunu artırır
Soru: Otomatik AK oran ve polarite testi nasıl çalışır?
Cevap: GDSL-A-5000A, entegre ikincil akım ölçüm kanalına sahiptir (0~5 A). Bir akım transformatörü (AK) test edilirken:
- AK’nın birincil tarafını jeneratörün çıkışına bağlayın
- Akım transformatörünün (CT) ikincil yanını cihazın ikincil giriş terminaline bağlayın
- Cihaz menüsünde CT'nin anma oranını ayarlayın
- Testi başlatın; cihaz otomatik olarak sabit bir akım çıkışı sağlar
- Cihaz birincil akımı ve ikincil akımı aynı anda ölçer
- Gerçek oranı otomatik olarak hesaplar ve görüntüler; ayrıca kutupluluğu (pozitif/negatif) değerlendirir
S: Cihaz, anma akımında kaç dakika boyunca sürekli çalışabilir?
Y: GDSL-A-5000A, entegre zorlanmış hava soğutma sistemiyle 5000 A anma akımında 5 dakika boyunca sürekli çalışabilir 2500 A’ye kadar akımlarda sınırsız süre boyunca sürekli çalışabilir. Anma akımında daha uzun süreli testler için, uzun süreli yüksek akım jeneratörlerimiz olan GDSL-D serisini öneririz.
