GDYT-250 kVA/250 kV AC/DC Parçalı Deşarj Test Sistemi
GDYT-250kVA/250kV Dijital Akıllı AC/DC Kısmi Deşarj Olmayan Test Sistemi; Entegre AC/DC Kısmi Deşarj Olmayan Transformatör, Akıllı Kontrol Konsolu, İzolasyon Filtresi, Bağlantı Kondansatörü, Yüksek Gerilim Silikon Yığını ve Dijital Kısmi Deşarj Dedektörü ile birlikte; <0,5 pC sistem arka plan gürültüsü, Tek Tuşla AC/DC Geçişi özelliği; 220 kV ve altı elektrikli ekipman tip testleri ile fabrika muayenesi için.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama

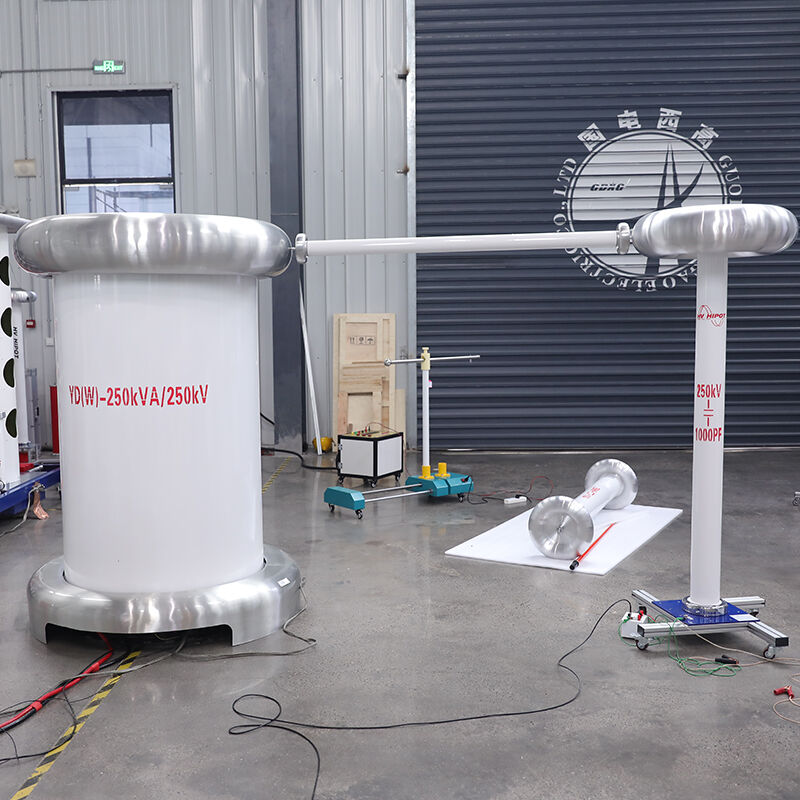

The GDYT-250kVA/250kV bir profesyonel sınıf, tam entegre AC/DC çift modlu kısmi deşarjsız test sistemi 220 kV ve altı yüksek gerilimli elektrik ekipmanlarının güç frekansı dayanım gerilimi, DC dayanım gerilimi ve kısmi deşarj testleri için özel olarak tasarlanmıştır tamamen uyumludur IEC 60270:2015 , GB/T 7354-2018 , DL/T 848.3-2019 ve GB/T 16927.2-2013 standartlarına uygun olarak, AC/DC kısmi deşarjsız test transformatörü, akıllı kontrol konsolu, izolasyon filtre transformatörü, kuplaj kondansatörü, koruma direnci, yüksek gerilimli silikon yığını ve dijital kısmi deşarj dedektörü olmak üzere yedi temel bileşenden oluşan tam sistem kısmi deşarjsız optimize edilmiş bir tasarım kullanır.
Sistem, sektörde lider konumda olan <0,5 pC sistem arka plan gürültüsü , test nesnesinden kaynaklanan son derece zayıf kısmi deşarj sinyallerinin doğru şekilde tespit edilmesini sağlar. Yenilikçi PLC+12 inç yüksek çözünürlüklü dokunmatik ekran akıllı kontrol sistemi , AC ve DC modları arasında tek tuşla geçişi ve gerilim yükseltme, dayanma gerilimi zamanlaması, kısmi deşarj tespiti ve gerilim düşürme dahil olmak üzere tüm test sürecinin tek tuşla tamamlanmasını destekler. Entegre GDJF-2007AD AC/DC dijital kısmi deşarj dedektörü aC ve DC gerilim koşulları için profesyonel PD analiz fonksiyonları sunar; bunlar arasında PRPD haritaları, spektrum analizi ve otomatik deşarj türü tanımlama yer alır. Aşırı gerilim, aşırı akım, atlama (flashover), kısa devre ve DC deşarj koruması gibi kapsamlı güvenlik koruma fonksiyonlarıyla donatılmıştır; bu da yüksek gerilim testleri sırasında operatörlerin ve ekipmanların güvenliğini sağlar. Modüler tasarım, taşınımı kolaylaştırır ve sahada montajı basitleştirir; bu nedenle laboratuvar tipi testler ile saha kabul testleri için uygundur. İdealdir: fabrika tipi testler, sevk edilmeden önce kalite kontrolü, bağımsız üçüncü taraf arbitraj testleri ve elektrik şirketlerinin saha kabul testleri için güç transformatörleri, GIS’ler, yüksek gerilim kabloları (DC kabloları dahil), ölçüm transformatörleri, aşırı gerilim sınırlayıcılar (surge arresters) ve diğer yüksek gerilimli elektrik ekipmanları için.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | IEC 60270:2015, GB/T 7354-2018, DL/T 848.3-2019, GB/T 16927.2-2013 |
| Sistem Arka Plan Gürültüsü | <0,5 pC |
| Test Modları | AC dayanım gerilimi testi, DC dayanım gerilimi testi, AC kısmi deşarj testi, DC kısmi deşarj testi |
| İşlem Modları | Tam otomatik mod, manuel mod |
| AC Çıkış Parametreleri | |
| Nominal kapasite | 250KVA |
| Giriş Gerilimi | AC 380 V ± %10, 50 Hz, üç fazlı dört telli |
| Çıkış Gerilimi | 0 ~ 250 kV AC (sürekli ayarlanabilir) |
| Çıkış Akımı | 0 ~ 1000 mA |
| Gerilim düzenleme doğruluğu | ±1% |
| Dalga formu distorsiyonu | <3% |
| Anma Çalışma Süresi | anma yükünde sürekli 30 dakika |
| DC Çıkış Parametreleri | |
| Nominal kapasite | 175 kVA |
| Çıkış Gerilimi | 0 ~ 350 kV DC (sürekli ayarlanabilir) |
| Çıkış Akımı | 0 ~ 500 mA |
| Gerilim düzenleme doğruluğu | ±1% |
| Dalgalanma Katsayısı | <1% |
| Anma Çalışma Süresi | anma yükünde sürekli 15 dakika |
| PD Tespit Parametreleri | |
| PD Dedektörü Modeli | Entegre GDJF-2007AD |
| Örnekleme Hızı | kanal başına 100 MS/s |
| Çözünürlük | 12 bit |
| Tespit Hassasiyeti | 0,1 pC |
| Ölçüm Aralığı | 0,1 pC ~ 10000 nC |
| Dinamik aralık | > 80 dB |
| Frekans Bantları | 9 standart kombinasyon (10 kHz ~ 1 MHz) |
| Harita Görüntüleme | PRPD (AC), dalga formu (AC/DC), spektrum, darbe sayısı, trend |
| Kontrol Parametreleri | |
| Kontrol Mimarisi | Yüksek Performanslı PLC + 12 inç endüstriyel dokunmatik ekran |
| Zamanlama aralığı | 0 ~ 9999 s (ayarlanabilir) |
| Veri Depolama | Sınırsız dahili depolama |
| Rapor Oluşturma | Otomatik Word/PDF raporu oluşturma |
| İletişim | USB, LAN |
| Güvenlik koruması | |
| Aşırı Voltaj Koruması | Evet (ayarlanabilir eşik) |
| Aşırı Akım Koruması | Evet (ayarlanabilir eşik) |
| Atlayıcı Koruma | Evet |
| Kısa devre koruması | Evet |
| Sıfır Konum Koruma | Evet |
| DC Deşarj Koruma | Evet (otomatik artan şarj deşarjı) |
| Kapı Kilitleme Koruması | Evet |
| Acil Durum Durdurma Butonu | Evet |
| Yüksek Gerilim Uyarı Işığı | Evet |
| Genel parametreler | |
| Güç Tüketimi | <30 kW |
| Toplam Ağırlık | ~850 kg (tam set) |
| Modüler Tasarım | Evet (7 bağımsız modül) |
| Hızlı bağlantı | Evet (standartlaştırılmış konektörler) |
| Tekerlekli Tasarım | Evet (tüm bileşenler) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 Bağıl Nem (yoğuşmasız) |
| Rakım | ≤2000m |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri : 10 kV~220 kV yağlı ve kuru tip güç transformatörleri (dönüştürücü transformatörleri de dahil)
- GIS ekipmanı : 110 kV~220 kV GIS ve HGIS gaz yalıtımlı ayırıcılar
- Yüksek gerilim kabloları : 10 kV~220 kV XLPE AC güç kabloları ve ±110 kV DC güç kabloları
- Alet Transformatorları : 10 kV~220 kV akım transformatörleri (CT) ve gerilim transformatörleri (VT)
- Şimşek Akımı Sürücüleri : 10 kV~220 kV çinko oksit aşırı gerilim sınırlayıcıları (AC ve DC tipleri)
- Diğer Ekipmanlar : Kondansatörler, reaktörler, izolatörler, yüksek gerilim anahtarları, dönüştürücü valf bileşenleri
Tipik Kullanım Senaryoları
- Elektrikli ekipman üreticileri : Fabrika tipi testler ve sevkedilen ürünlerin kalite kontrolü
- Bağımsız üçüncü parti test kurumları tahkim testleri ve uygunluk sertifikasyonu
- Enerji şirketleri : Yüksek gerilim ekipmanı kabul testleri ve arıza teşhisi
- Enerji mühendisliği şirketleri : Şebeke inşaatı ve yenileme projeleri kabulü
- Teknik okullar ve üniversiteler : öğretim ve gösterim deneyleri
Avantajlar
Uluslararası Tahkim Standartlarına Uygunluk
IEC 60270:2015 ve GB/T 16927.2-2013 standartlarını tam olarak karşılar; test sonuçları küresel düzeyde tanınmakta ve yasal geçerliliğe sahiptir → kalite anlaşmazlıklarında tahkim temeli olarak kullanılabilir
Sektörün Öncü <0,5 pC Sistem Arkasındaki Gürültüsü
Tüm bileşenler kısmi deşarja karşı optimize edilmiştir; bu da en saf test gerilimini sağlar → test nesnesindeki son derece zayıf kısmi deşarj sinyallerini doğru bir şekilde tespit eder
Benzersiz AC/DC çift modlu tasarım
Tek bir sistem hem AC hem de DC dayanım gerilimi ve kısmi deşarj testlerini destekler → ekipman yatırımlarını %40 oranında azaltır; 220 kV ve altı ekipmanların tüm test gereksinimlerini karşılar
Dokunmatik ekrandan tek tıkla AC/DC mod geçişi
Sistem parametrelerini ve koruma eşiklerini otomatik olarak ayarlar; manuel bağlantı değişikliği gerekmez → geleneksel sistemlere kıyasla test verimliliğini %100 artırır
Entegre Profesyonel AC/DC PD Tespiti
Ayrı bir PD dedektörü satın alma ve bağlama gereksinimi yok → sistem karmaşıklığını ve toplam yatırım maliyetini azaltır
Kapsamlı Güvenlik Koruma Sistemi
DC deşarj koruması da dahil olmak üzere çoklu koruma fonksiyonları → yüksek gerilim testleri sırasında operatörlerin ve ekipmanın güvenliğini sağlar
Modüler Tasarım ve Kolay Taşınabilirlik
Hızlı montaj ve söküm, tekerlekli tasarım → hem laboratuvar ortamında sabit kullanım hem de saha koşullarında mobil testler için uygundur
Standartlaştırılmış Otomatik Rapor Oluşturma
Tek tıkla IEC uyumlu test raporları oluşturur → manuel rapor yazımını ortadan kaldırır, veri tutarlılığını ve izlenebilirliğini sağlar
SSS
S: AC ve DC modları arasında nasıl geçiş yapılır?
Y: Sistem dokunmatik ekrandan tek tıkla AC/DC mod geçişi desteğini sunar. Dahili yüksek gerilim silikon yığını, DC modunda devreye otomatik olarak girer ve sistem tüm koruma parametrelerini ile test prosedürlerini otomatik olarak ayarlar. Elle bağlantı değişikliği gerekmez; bu da test verimliliğini ve güvenliğini büyük ölçüde artırır.
S: GDYT-250kVA/250kV sisteminin arka plan gürültüsü nedir?
A: Sistem, tamamıyle PD'siz (kısmi deşarj içermeyen) bir tasarıma sahiptir. Her bileşenin kısmi deşarj değeri sıkı şekilde kontrol edilir: test transformatörü <0,3 pC, kuplaj kondansatörü <0,15 pC, koruma direnci <0,05 pC, silikon yığını <0,1 pC. Toplam sistem arka plan gürültüsü, <0,5 pC anma geriliminde ölçülür ve bu değer, IEC 60270 standardının en yüksek tahkim seviyesine uygunluk gösterir.
S: Tam donanım seti hangi bileşenleri içerir?
A: Tam donanım seti yedi temel bileşenden oluşur:
- GDYT-250 kVA/250 kV AC/DC kısmi deşarjsız test transformatörü
- Akıllı kontrol konsolu (entegre PLC ve 12 inçlik dokunmatik ekran ile)
- 250 kVA izolasyonlu filtre transformatörü
- OWF-250 kV/1000 pF kısmi deşarjsız kuplaj kondansatörü
- BR-250 kV/20 kΩ kısmi deşarjsız koruma direnci
- DC doğrultma için entegre yüksek gerilimli silikon yığını
- Entegre GDJF-2007AD AC/DC Dijital Kısmi Deşarj Dedektörü
Soru: Sahada yapılan testler için uygun mudur?
Cevap: Evet. Sistem, standartlaştırılmış hızlı bağlayıcılarla donatılmış modüler bir yapıya sahiptir. Tüm bileşenler, taşınmasını kolaylaştırmak için dayanıklı evrensel tekerleklere sahiptir. Tam sistem, 45 dakika içinde monte edilebilir ve sökülebilir; bu nedenle hem laboratuvar ortamında sabit kullanım hem de sahada mobil testler için uygundur.
