Açıklama
GDTF-200kVA/50kV, büyük kapasitif elektrikli ekipmanların saf güç frekansı (50 Hz) AC dayanım gerilimi testleri için özel olarak tasarlanmış, profesyonel ve saha optimizasyonlu bir endüktans ayarlı güç frekansı seri rezonans test sistemidir. Sistem, yalnızca küçük bir giriş gücüyle yüksek gerilim ve büyük akım üretmek amacıyla seri rezonans ilkesini benimser ve şebeke frekansıyla aynı olan saf 50 Hz sinüs dalgası çıkışı sağlar; DL/T 849.6-2016 ve GB 50150-2016 standartlarına tam olarak uygundur.

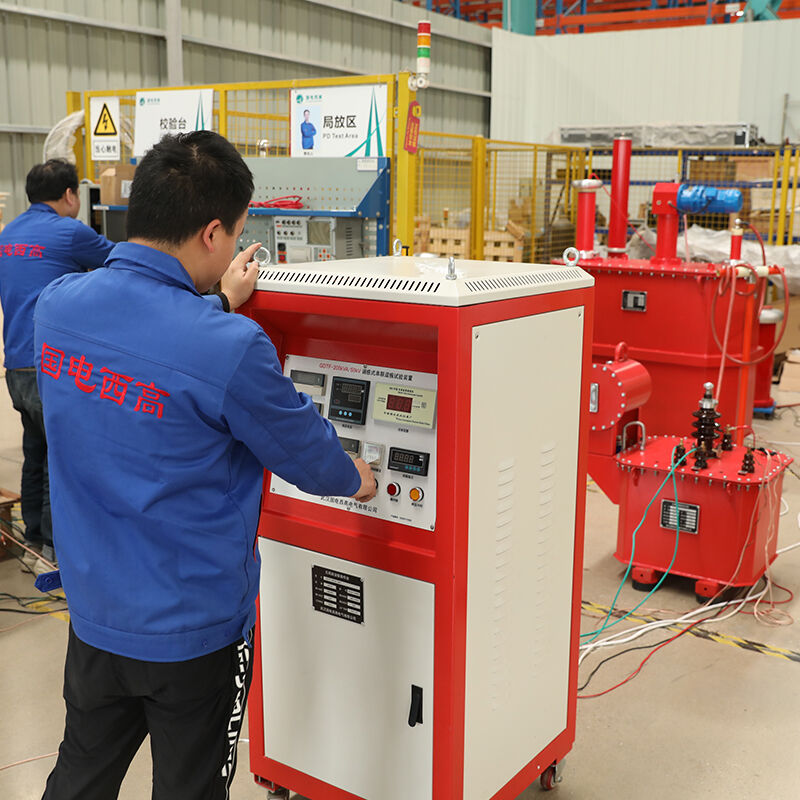

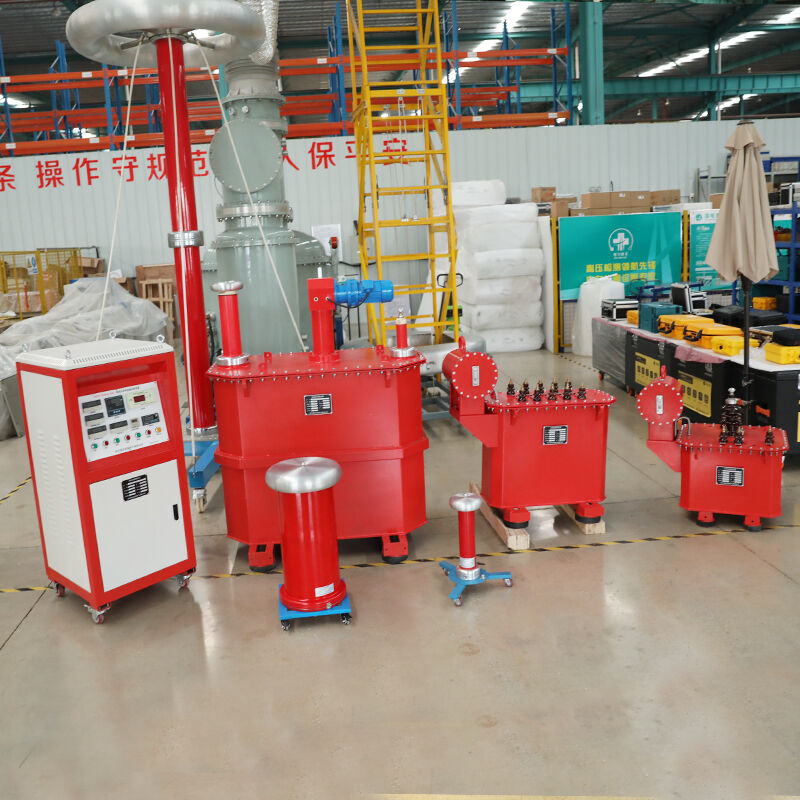

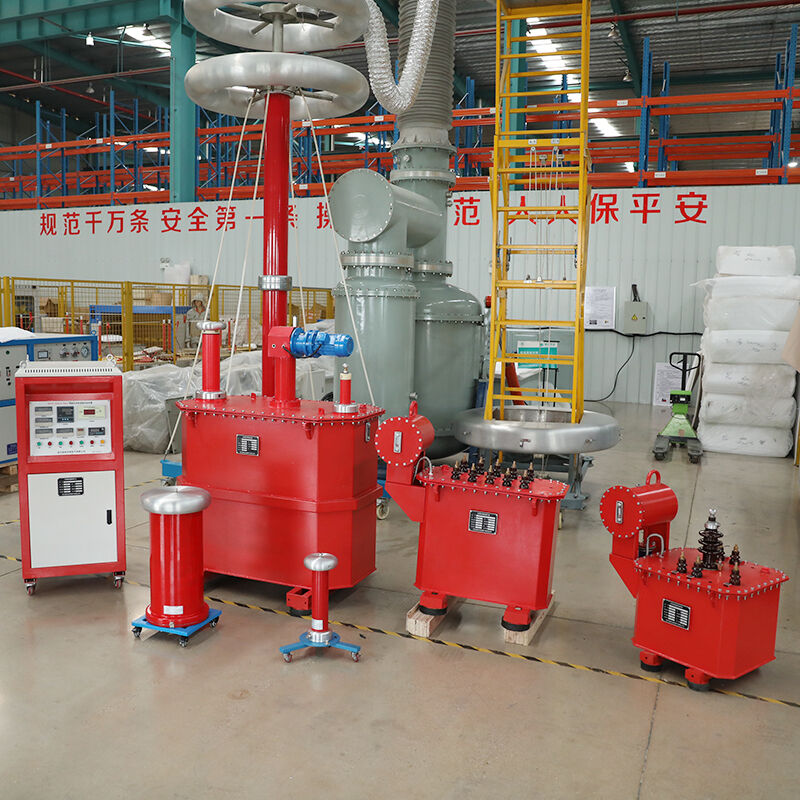

Sistem, dijital akıllı kontrol kutusu, uyarma transformatörü, 40H-102H aralığında sürekli ayarlanabilen kuru tip epoksi dökümlü reaktör ve 0,5 sınıfı standart kapasitör gerilim bölücüsünden oluşur. Elektrikli servo ayarlama sistemi ve gelişmiş otomatik rezonans bulma algoritması ile donatılmıştır; bu sayede reaktörün endüktansını otomatik olarak ayarlayarak test örneğinin kapasitesine uyarlar ve 60 saniye içinde 50 Hz’de rezonansa ulaşır. Aşırı gerilim, aşırı akım, atlama (flashover), sıfır başlangıç ve acil duruş gibi kapsamlı güvenlik korumalarına sahip olup laboratuvar ve saha ortamlarında güvenli çalışmayı sağlar. 35 kV XLPE güç kabloları, GIS’ler, güç transformatörleri, jeneratör stator sargıları ve kapasitör gerilim transformatörleri (CVT) için devreye alma ve önleyici bakım testleri için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Giriş Gücü |
3 fazlı 380 V ± %10, 50 Hz |
|
Nominal çıkış kapasitesi |
200kva |
|
Adlık Çıkış Voltajı |
0–50 kV AC (etkin değer) |
|
Adlık çıkış akımı |
4A |
|
Çıkış Sıklığı |
Sabit 50 Hz ± 0,5 Hz (saf şebeke frekansı) |
|
Reaktör tipi |
Kuru tip epoksi dökümlü ayarlanabilir reaktör |
|
Endüktans Ayarlama Aralığı |
40 H–102 H (sürekli adım yok) |
|
Ayarlama Yöntemi |
Elektrikli servo motor tahriki |
|
Sistem Kalite Faktörü (Q) |
≥30 (tipik değer: 30–50) |
|
Çıkış dalga formu bozulması |
≤0.5% |
|
Gerilim ölçüm doğruluğu |
≤±1,5 % Tam Ölçek |
|
Akım Ölçüm Doğruluğu |
≤±1,5 % Tam Ölçek |
|
Test Modları |
Otomatik test, Manuel test, Zamanlı test |
|
Zamanlama aralığı |
0–9999 s ayarlanabilir |
|
Görüntüleme |
7 inçlik renk dokunmatik ekran |
|
Veri Depolama |
1000 grup (zaman damgası ile) |
|
Veri Dışa Aktarma |
USB flash sürücüsü |
|
Koruma fonksiyonları |
Sıfır başlangıç, Aşırı gerilim, Aşırı akım, Kıvılcımlanma, Acil durdurma, Topraklama tespiti, Aşırı sıcaklık |
|
Sürekli işlem süresi |
tam yükte 5 dakika |
|
Çalışma sıcaklığı |
-10℃ ~ +40℃ |
|
Çalışma nem oranı |
≤ %85 RH (yoğuşmasız) |
|
Uyumluluk |
DL/T 849.6-2016, GB 50150-2016, GB/T 16927.1-2011, IEC 60060-1, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri (35 kV Sistemi)
- XLPE güç kabloları: 35 kV/300 mm² kablolar ≤1,5 km, 10 kV/300 mm² kablolar ≤4 km
- CBS ve gazla yalıtılmış ayırıcılar: 35 kV CBS, devre kesiciler, ayırıcılar, baralar
- Güç transformatörleri: 35 kV güç transformatörleri ve dağıtım transformatörleri
- Jeneratör stator sargıları: orta ve büyük boyutlu senkron jeneratör stator yalıtım testi
- Kondansatörlü gerilim transformatörleri (CVT): 35 kV ve altı CVT kalibrasyonu ve testi
- Kılıflar ve izolatörler: 35 kV transformatör kılıfları, direk izolatörleri, askı izolatörleri
Tipik Kullanım Senaryoları
- Trafo merkezi devreye alma: GB 50150-2016 standardına göre yeni ekipman kabul testleri
- Önleyici bakım: periyodik yalıtım dayanımı testleri
- Santral testleri: jeneratör stator sargıları ve yardımcı ekipman testleri
- Üçüncü taraf denetimi: uygunluk testleri ve sertifikalandırma
- İnşaat sahası testleri: yeni kurulan ekipmanın sahada testi
Avantajlar
Saf 50 Hz Güç Frekansı Çıkışı
Şebeke frekansıyla özdeştir; yalıtım üzerinde frekans dönüştürme stresi yoktur → jeneratör ve transformatör testleri için en katı ulusal standartlara uyar
geleneksel Test Transformatörlerine Göre %97 Enerji Tasarrufu
Seri rezonans ilkesi, giriş gücünü yalnızca çıkış gücünün 1/Q’suna düşürür → düşük giriş gücü, hafif ağırlık, taşınması kolay
Elektrikli Otomatik Tuning
Tek Tuşa Basarak Otomatik Ayarlama, rezonans noktasını 60 saniye içinde bulur → elle ayarlama gerekmez, test verimliliği artar
Mükemmel Dalga Formu Kalitesi
Çıkış dalga formu bozulması ≤ %0,5 → doğru ve güvenilir test sonuçları sağlar
Güvenli Delinme Koruması
Delinmeden sonra kısa devre akımı, test akımının yalnızca 1/Q’sudur → test örneklerine ilave hasar önlenir
Geniş Endüktans Ayarlama Aralığı
40H–102H arası sürekli ayarlama → test örneklerinin geniş bir kapasite aralığına uyum sağlar
SSS
Soru: Endüktansla ayarlanan ve değişken frekanslı rezonans test sistemleri arasındaki fark nedir?
A:
- Endüktansla ayarlanan: Rezonansı sabit 50 Hz şebeke frekansında sağlamak için reaktör endüktansını ayarlar; saf sinüs dalgası çıkışı sunar ve jeneratörler ve transformatörler gibi frekansa duyarlı ekipmanlar için idealdir
- Değişken frekanslı: Rezonansı sağlamak için güç kaynağı frekansını ayarlar; daha geniş frekans aralığı (30–300 Hz), daha hafif ağırlıkta olup uzun kablo testleri için idealdir
Her iki sistem de seri rezonans ilkesini kullanır ve benzer enerji tasarrufu avantajlarına sahiptir.
Soru: Neden saf 50 Hz çıkışı önemlidir?
Cevap: Birçok ulusal standart (GB 50150-2016 dahil) jeneratörler, transformatörler ve CVT’ler için şebeke frekansında dayanım gerilimi testlerini gerektirir. Saf 50 Hz çıkışı, test koşullarının gerçek işletme koşullarıyla tam olarak aynı olmasını sağlar ve frekans değişiminden kaynaklanabilecek herhangi bir yalıtım gerilmesi farkını önler.
S: Rezonans noktası bulmak ne kadar sürer?
Y: Elektrikli otomatik ayarlama sistemi, çoğu test örneği için rezonans noktasını 60 saniye içinde 50 Hz’de bulabilir.
S: Test edilebilecek maksimum 35 kV XLPE kablonun uzunluğu nedir?
Y: 50 kV’te 4 A nominal akımla, sistem 35 kV/300 mm² XLPE güç kablosunun 1,5 km’sini veya 10 kV/300 mm² XLPE güç kablosunun 4 km’sini test edebilir.
S: Test sırasında test örneğinde arıza meydana gelirse ne olur?
Y: Arıza oluştuğunda sistem anında rezonans kaybeder ve kısa devre akımı, test akımının yalnızca 1/Q’su kadardır (genellikle <0,1 A), bu da test örneğine ilave hasar verilmesini etkili bir şekilde önler.
