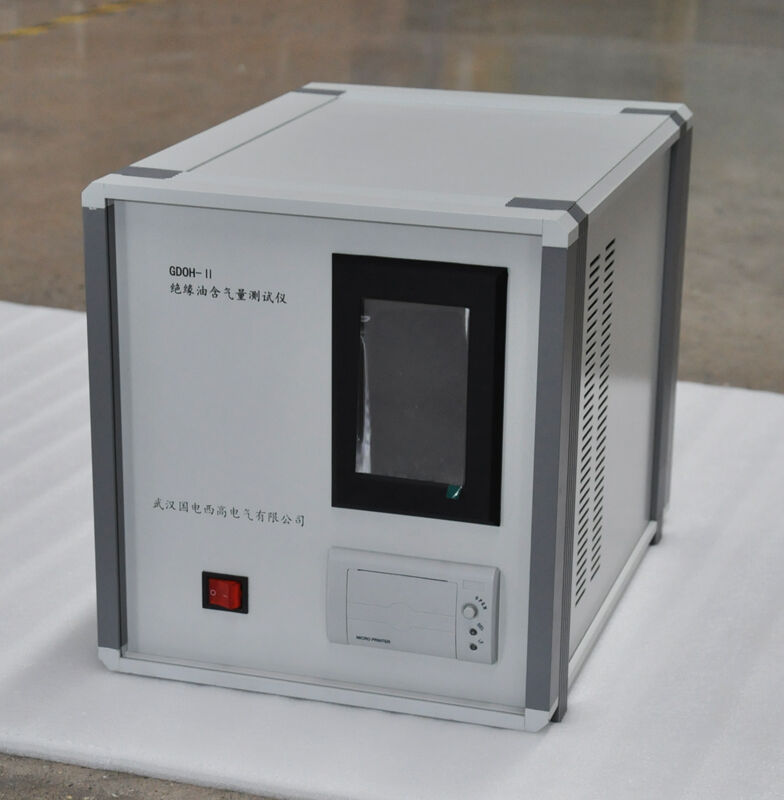

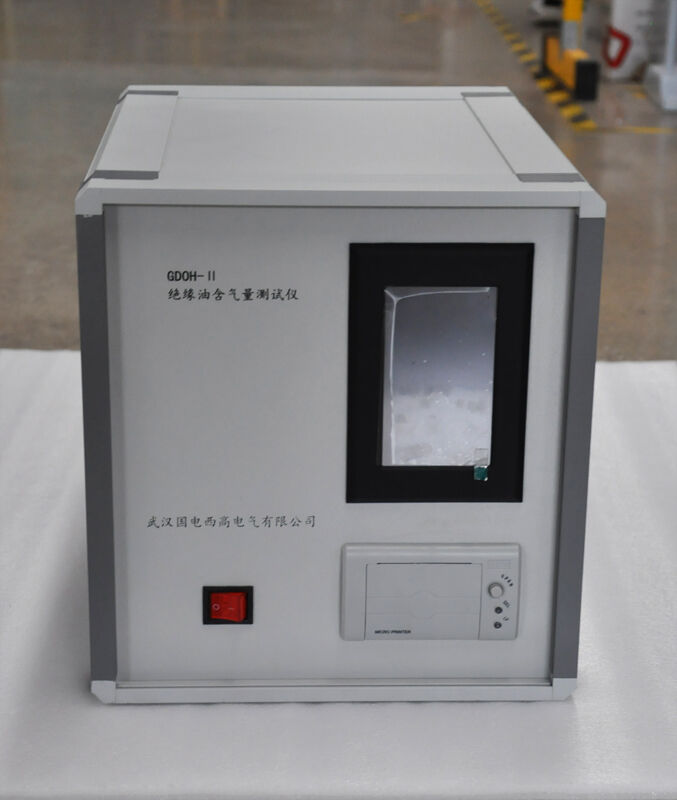

GDOH-II Tam Otomatik İzolasyon Yağı Gaz İçeriği Test Cihazı
GDOH-II Dijital Akıllı Tam Otomatik İzolasyon Yağı Gaz İçeriği Test Cihazı; Vakumlu Fark Basınç Teknolojisi, Tam Metal Degazaj Odası, İthal Fark Basınç Sensörü ve Otomatik Standart Değer Dönüşümü ile Güç Transformatörleri İçin İzolasyon Yağı Gaz İçeriği Tespiti.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDOH-II bir profesyonel sınıf, tam otomatik izole yağ gaz içeriği test cihazı güç transformatörlerinde, ölçüm transformatörlerinde, kondansatörlerde ve diğer yağla doldurulmuş elektrikli ekipmanlarda kullanılan izolasyon yağının kalite değerlendirmesi için özel olarak tasarlanmıştır tamamen uyumludur DL/T 423-2009 , GB/T 7595-2017 ve IEC 60567-2011 standartlarına uygun olarak, uluslararası düzeyde kabul görmüş vakum fark basıncı yöntemi (DL/T 423 Yöntem A) kullanır ve doğru ve güvenilir ölçüm sonuçları sağlar.
Cihaz, yenilikçi bir tüm metal kapalı degazlama odası bu, geleneksel cam test cihazlarının kırılganlığı ve kötü sızdırmazlık sorunlarını ortadan kaldırır. Dahili olarak entegre edilmiş yüksek hassasiyetli ithal elektronik fark basıncı sensörü kararlı ve doğru basınç ölçümünü sağlar; minimum tespit sınırı ≤ %0,2'dir. Tek tuşla tam otomatik işlem ile numune enjeksiyonu, boru hattı yıkaması, vakumla gaz giderilmesi, basınç ölçümü, standart değer dönüştürmesi ve sonuç yazdırma dahil olmak üzere tüm test sürecini elle müdahale olmadan tamamlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | DL/T 423-2009, GB/T 7595-2017, IEC 60567-2011, ASTM D3612 |
| Test Prensibi | Vakum fark basıncı yöntemi (DL/T 423 Yöntem A) |
| Çalışma Modu | Tam otomatik tek tuşla test |
| Görüntüleme | 7 inç 800×480 renkli dokunmatik ekran |
| Veri Depolama | 1000 grup test sonucu |
| Veri Dışa Aktarma | USB 2.0 (Excel formatı) |
| Yazıcı | Yüksek hızlı termal yazıcı, 58 mm kağıt genişliği |
| Test parametreleri | |
| Test aralığı | %0,1 ~ %10 (hacimce oran) |
| En Düşük Tespit Sınırı | ≤0.2% |
| Doğruluk | DL/T 423-2009 doğruluk gereksinimlerini karşılar |
| Test zamanı | örnek başına ≤ 7 dakika |
| Numune Tüketimi | her test için yaklaşık 40 mL (yıkamayı da içerir) |
| Sıcaklık Kontrolü | |
| Sıcaklık aralığı | Oda sıcaklığı +5 °C ~ 70 °C |
| Sıcaklık doğruluğu | ±0.5℃ |
| Sıcaklık çözünürlüğü | 0.1℃ |
| Gaz Giderme Odası | |
| Malzeme | Paslanmaz çelik |
| Volume | ~300 mL |
| Maksimum Vakum | ≤5Pa |
| Vakum sistemi | |
| Pompa tipi | Entegre döner kanatlı vakum pompası |
| Vakum pompalama hızı | 2 L/s |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %10, 50 Hz |
| Güç Tüketimi | ≤350W |
| Fiziksel parametreler | |
| Boyutlar | 450×325×350 mm (U×G×Y) |
| Ağırlık | ~20 kg (tüm bileşenleri dahil) |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | 5 °C ~ +40 °C |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- Enerji sektörü yağları : Transformatör yağı, kesici yağı, kondansatör yağı, kablo yağı
- Yağla doldurulmuş ekipmanlar : Güç transformatörleri, ölçüm transformatörleri, kondansatörler, devre kesiciler, reaktörler
Tipik Kullanım Senaryoları
- Enerji şirketleri trafo önleyici bakım, izole edici yağın düzenli testi, arıza teşhisi
- Transformatör üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Yağ işleme şirketleri : Yalıtım yağı yenileme kalite kontrolü, vakumlu yağ filtreleme süreci kontrolü
- Bağımsız üçüncü parti test kurumları : Yağ kalitesi testleri, performans değerlendirmesi, kalite anlaşmazlıklarında hakemlik
- Endüstriyel işletmeler i̇ç güç ekipmanı yağ testi ve bakımı
Avantajlar
En son uluslararası standartlara uyum
DL/T 423-2009 Çin enerji sektörü standardı, GB/T 7595 ulusal standardı ve IEC 60567 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında tanınmaktadır
Sektörde Lider Vakum Fark Basınç Teknolojisi
Tam metal contalı gaz giderme odası ve ithal yüksek hassasiyetli sensör → doğru ve güvenilir ölçüm sonuçları sağlar, sızıntı yoktur, uzun kullanım ömrüne sahiptir
7 Dakikalık Ultra Hızlı Test
Geleneksel yöntemlerden 3 kat daha hızlı olan 7 dakikadan az sürede tam test → test verimliliğini büyük ölçüde artırır
Tek Tıkla Tam Otomatik İşlem
Yıkama, gaz giderme, ölçüm ve dönüştürme dahil olmak üzere tüm test adımlarını otomatik olarak tamamlar → operatör beceri gereksinimlerini azaltır ve insan kaynaklı hataları ortadan kaldırır
Otomatik Standart Değer Dönüştürme
Entegre atmosferik basınç ve sıcaklık sensörleriyle sonuçlar otomatik olarak standart duruma dönüştürülür → test sonuçlarının farklı rakım bölgelerinde karşılaştırılabilir olmasını sağlar
Kapsamlı Veri Yönetimi İşlevi
1000 grup veri depolama, USB ile dışa aktarma ve otomatik yazdırma → veri yönetimi ve rapor oluşturma işlemlerini kolaylaştırır
SSS
S: Gaz içeriği tespiti için vakum fark basıncı yönteminin ilkesi nedir?
Y: İlke, Henry yasasına dayanır: Belirli bir hacimde yağ örneği, kapalı bir vakum odasına yerleştirildiğinde, yağ içinde çözünmüş olan gazlar basınç düşüşü nedeniyle serbest kalır. Serbest kalan gazın oluşturduğu basınç farkı ölçülerek, yağ örneğinin hacmi, sıcaklığı ve atmosferik basınç değerleriyle birlikte, yağ örneğinin standart koşullardaki (0 °C, 101,3 kPa) gaz içeriği doğrudan hesaplanabilir. Bu yöntem, izole edici yağlarda gaz içeriği tespiti için uluslararası standart yöntemdir.
S: Tipik bir testin tamamlanması ne kadar sürer?
Y: Boru hattı yıkama, test sıcaklığına ısıtma, vakumla gaz giderme, basınç ölçümü ve sonuç hesaplaması dahil tam bir test yaklaşık 6–7 dakika sürer. Bu, genellikle 30–60 dakika süren geleneksel gaz kromatografisi yöntemlerinden çok daha hızlıdır.
S: Dışarıdan gaz kaynağı veya reaktif gereklidir mi?
A: Hayır. GDOH-II, dahil edilmiş vakum pompası ve tüm gerekli bileşenlerle tam entegre bir tasarıma sahiptir. Harici gaz kaynaklarına, taşıyıcı gazlara veya kimyasal reaktiflere ihtiyaç duymaz; bu da kullanımını son derece kolaylaştırır ve işletme maliyetini düşürür.
S: Cihaz nasıl kalibre edilir?
A: Cihaz, dahil edilmiş standart gaz enjeksiyonu kalibrasyon programına sahiptir. Kullanıcılar, bilinen bir hacimde standart hava örneğini degazifikasyon odasına enjekte edebilir; cihaz otomatik olarak kalibrasyon katsayısını hesaplar ve ölçüm sonuçlarını ayarlar. Bu kalibrasyon yöntemi basit, hızlı ve doğrudur.
S: Sahada test amacıyla kullanılabilir mi?
A: Evet. GDOH-II, toplam ağırlığı yalnızca 20 kg olan kompakt ve taşınabilir bir tasarıma sahiptir. Herhangi bir harici yardımcı ekipmana ihtiyaç duymaz ve test yapılacak alana kolayca taşınabilir. Hem laboratuvar hem de saha uygulamaları için uygundur.
