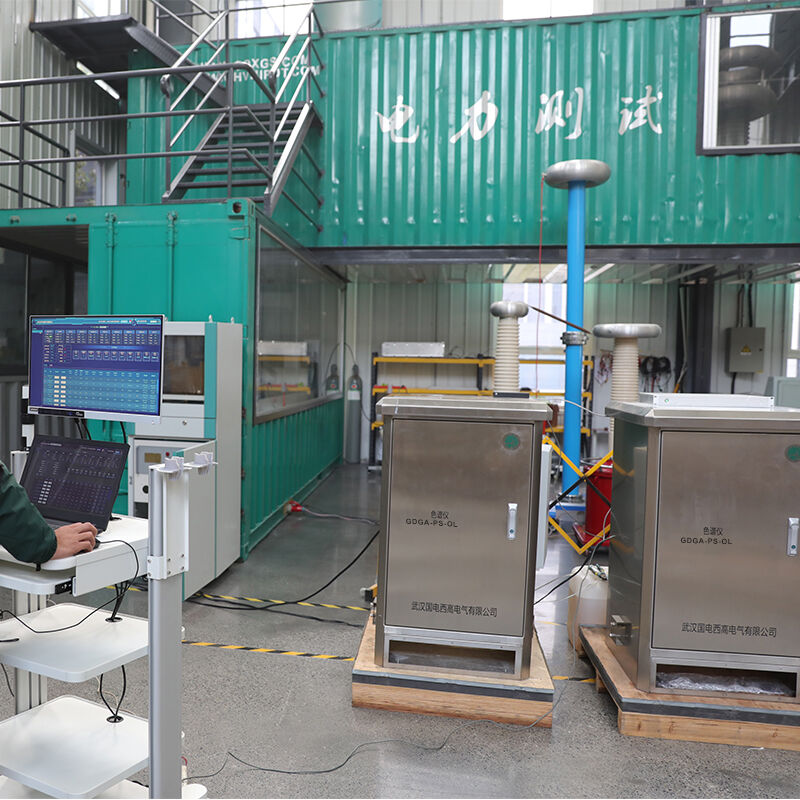

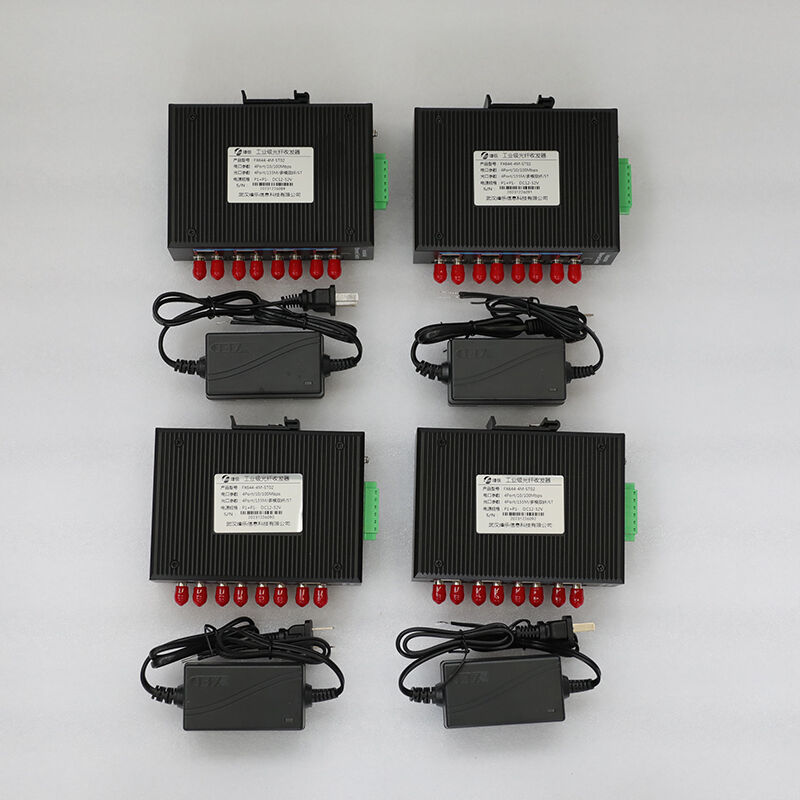

OGC-PS-OL Dönüşümlü Yağ Kromatografisi Çevrimiçi İzleme Sistemi
OGC-PS-OL Dijital Akıllı Transformatör Yağında Çözünmüş Gazların Çevrimiçi İzleme Sistemi, Üçüncü Nesil QCL Fotoakustik Spektroskopisi, Kenar Hesaplama (Edge Computing), Dahili DGA Tanısı ve Bulut Platformu Entegrasyonu ile Güç Transformatörlerinde Gizli Arıza Tespiti İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The OGC-PS-OL bir profesyonel sınıf, yüksek güvenilirlikli transformatör yağı çözünmüş gaz analizi (DGA) çevrimiçi izleme sistemi 220 kV ve üzeri güç şebekelerindeki güç transformatörleri, dönüştürücü transformatörler, reaktörler ve diğer yağla dolu elektrikli ekipmanlarda gizli arıza tespiti ve erken uyarı amacıyla özel olarak tasarlanmıştır tamamen uyumludur DL/T 1498.2-2025 Sınıf A standardı , GB/T 17623-2017 ve IEC 60567-2011 standartlar, taşıyıcı gazlara, kromatografik kolonlara ve herhangi bir tüketim malzemesine ihtiyaç duymayan ileri düzey üçüncü nesil kuantum kaskad lazeri (QCL) fotoakustik spektroskopi teknolojisini benimser.
Cihaz, yenilikçi bir kenar bilişim + bulut platformu entegre mimarisi yüksek hızlı veri işleme ve gerçek zamanlı izlemeyi sağlar. Bunun sürekli eşit hacimli yağ sirkülasyonlu vakum degazaj modülü kararlı ve verimli gaz çıkarma sağlarken, yüksek hassasiyetli fotoakustik hücre ultra-düşük tespit sınırları sunar. En kısa analiz döngüsü 30 dakika olup transformatörlerin iç durumu hakkında gerçek zamanlı bilgi sağlar. Dahili kapsamlı DGA arıza teşhis sistemi, birden fazla uluslararası standart algoritmasını destekler ve arıza tiplerini otomatik olarak tanımlayarak seviyelendirilmiş uyarılar verir.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | DL/T 1498.2-2025 Sınıf A, GB/T 17623-2017, DL/T 722-2014, IEC 60567-2011 |
| Tespit prensibi | Üçüncü nesil kuantum kaskad lazeri (QCL) fotoakustik spektroskopi |
| Degazaj Yöntemi | Sürekli eşit hacimli yağ sirkülasyonu ile vakumlu gaz giderme |
| Analiz Döngüsü | 30 dakika ~ 24 saat ayarlanabilir |
| Kontrol Mimarisi | Kenar hesaplama (FPGA+DSP) + bulut platformu |
| Yerel veri depolama | ≥10 yıllık geçmiş veri |
| İletişim arabirimleri | Ethernet, RS485, 4G/5G, optik fiber |
| SCADA/LIMS Uyumluluğu | Evet |
| Algılama parametreleri | |
| ALGILANABİLİR GAZLAR | H₂, CO, CO₂, CH₄, C₂H₄, C₂H₆, C₂H₂, O₂, N₂ (9 bileşen) |
| İsteğe Bağlı Modül | Mikro su (H₂O: 0~1000 ppm, ±%10 doğruluk) |
| Tespit Sınırları | |
| H₂ | ≤1 μL/L |
| C₂H₂ | ≤0,1 μL/L |
| CO | ≤2 μL/L |
| CO₂ | ≤5 μL/L |
| CH₄/C₂H₄/C₂H₆ | ≤0,1 μL/L |
| O₂ | ≤10 μL/L |
| N₂ | ≤20 μL/L |
| Miktar hassasiyeti | |
| Bileşen ≥10 μL/L | ≤±5% |
| Bileşen <10 μL/L | ≤±10% |
| Tutunma Süresi Tekrarlanabilirliği | ≤±0.5% |
| Tepe Alanı Tekrarlanabilirliği | ≤±1% |
| DGA Tanı Sistemi | |
| Tanı Algoritmaları | IEC üçlü oran, David üçgeni, Rogers oranı, Duval üçgeni |
| Arıza Türleri | 8 ana arıza türü (aşırı ısınma, deşarj vb.) |
| Erken Uyarı Seviyeleri | 4 seviye (Normal / Dikkat Gerektiriyor / Uyarı / Kritik) |
| Rapor Oluşturma | Otomatik DGA tanı raporları (PDF/Excel) |
| Fiziksel ve Çevresel Parametreler | |
| Koruma derecesi | IP65 |
| Çalışma sıcaklığı | -40 °C ~ +70 °C |
| Depolama Sıcaklığı | -40°C ~ +85°C |
| Nem | %5 ~ %95 BA, yoğuşmasız |
| Güç Kaynağı | AC 85 V ~ 265 V, 50/60 Hz |
| Güç Tüketimi | ≤ 150W |
| Boyutlar | 600×500×1200 mm (Y×G×D) |
| Ağırlık | ~80 kg |
| Kurulum Yöntemi | Yerüstü veya duvara monte edilebilir |
| Hizmet Ömrü | ≥10 yıl |
| Bakımsızlık Süresi | ≥3 yıl |
| MTBF | ≥100.000 saat |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri : 220 kV~1000 kV ana transformatörler, dönüştürücü transformatörler, dağıtım transformatörleri
- Reaktörler : Şönt reaktörler, seri reaktörler, düzleştirici reaktörler
- Diğer yağlı ekipmanlar akım transformatörleri, gerilim transformatörleri, devre kesiciler
Tipik Kullanım Senaryoları
- Elektrik şebekesi şirketleri akıllı trafo merkezi inşaatı, yüksek gerilimli doğru akım (UHV) dönüştürme istasyonu izleme, transformatör durum temelli bakımı
- Enerji Santralleri termik santraller, hidroelektrik santraller, rüzgâr enerjisi santralleri, güneş enerjisi santralleri ana transformatör izlemesi
- Büyük endüstriyel işletmeler çelik fabrikaları, kimya tesisleri, petrol rafinerileri, madencilik işletmeleri güç ekipmanları yönetimi
- Bağımsız üçüncü parti test kurumları transformatör durumu değerlendirmesi, arıza teşhis hizmeti
- Güç araştırma enstitüleri transformatör yalıtım yaşlanması araştırması, arıza mekanizması araştırması
Avantajlar
En son uluslararası standartlara uyum
DL/T 1498.2-2025 Sınıf A standardını tam olarak karşılar; Çin elektrik sektöründeki en üst düzey standart → test sonuçları dünya çapında enerji sistemleri tarafından kabul edilir
Sektörde Öncü Tüketim Malzemesi Olmayan Tasarım
Taşıyıcı gaz yok, kromatografik kolon yok, filtre değiştirme yok → geleneksel GC çevrimiçi sistemlere kıyasla yıllık bakım maliyeti %90 azaltıldı
Erken Arıza Tespiti İçin Ultra Yüksek Hassasiyet
C₂H₂ tespit sınırı en düşük 0,1 μL/L seviyesinde, erken deşarj arızalarını doğru şekilde tanımlar → gizli arızalara bağlı büyük transformatör kazalarını önler
Hızlı Gerçek Zamanlı İzleme
Tam bileşen analizi için en kısa süre 30 dakika, 24/7 kesintisiz izleme → transformatörün iç koşulları hakkında gerçek zamanlı bilgi sağlar
Entegre Kapsamlı DGA Tanısı
Çoklu uluslararası standart algoritmalar, otomatik arıza tanımlama ve rapor oluşturma → profesyonel DGA analistlerine olan ihtiyacı ortadan kaldırır, beceri gereksinimlerini azaltır
Endüstriyel Sınıf Güvenilirlik
IP65 koruma sınıfı, -40 ℃~+70 ℃ geniş sıcaklık aralığı, ortalama arızasız çalışma süresi (MTBF) ≥100.000 saat → zorlu dış ortamlarda kararlı çalışma
İzleyiciyi Sıkıştırmayan Kurulum
Kesintiye gerek yoktur, kurulum süresi <2 saat → güç şebekesi işletmesi üzerindeki etkiyi en aza indirir
SSS
S: Fotoakustik spektroskopi ile geleneksel gaz kromatografisi (GC) çevrimiçi izleme arasındaki fark nedir?
A:
- Tüketim Malzemeleri : Fotoakustik spektroskopi, taşıyıcı gaz, kromatografik kolon veya filtre gerektirmez; buna karşılık GC sistemleri bu sarf malzemelerinin düzenli olarak değiştirilmesini gerektirir
- Bakım maliyeti : Fotoakustik sistemlerin yıllık bakım maliyeti, GC sistemlerinkinden %90 daha düşüktür
- Tepki Süresi : Fotoakustik sistemlerin analiz döngüleri daha kısadır (30 dakika karşılaştırıldığında GC için 1~2 saat)
- Güvenilirlik fotoakustik sistemlerin algılama modülünde hareketli parçası yoktur; bu nedenle daha yüksek güvenilirliğe ve daha uzun ömre sahiptirler.
- Kurulum her ikisi de invaziv olmayan sistemlerdir; ancak fotoakustik sistemler daha kompakt yapıya sahiptir ve kurulumu daha kolaydır.
Soru: Çalışması için taşıyıcı gaz veya diğer sarf malzemelere ihtiyaç var mı?
Cevap: OGC-PS-OL, tamamen fiziksel lazer tespit teknolojisi kullanır. Çalışma sırasında taşıyıcı gaz, kromatografi kolonu, filtre veya başka herhangi bir sarf malzeme gerektirmez. Bu durum, gaz tüplerinin taşınması ve değiştirilmesiyle ilgili güvenlik risklerini ve zahmeti ortadan kaldırır ve uzun vadeli işletme maliyetlerini önemli ölçüde azaltır.
Soru: Cihaz ne sıklıkla kalibre edilmelidir?
Cevap: Cihaz, yüksek kararlılıkta QCL lazerleri ve fotoakustik algılama teknolojisi kullanır. Normal kullanım koşullarında, standart gaz ile yalnızca 3 yılda bir kez kalibre edilmesi gerekir. Kalibrasyon işlemi basit ve hızlıdır; cihaz sökülmeden sahada tamamlanabilir.
Soru: En kısa analiz döngüsü nedir?
A: En kısa tam bileşen analizi döngüsü 30 dakikadır. Kullanıcılar, örnekleme döngüsünü gerçek ihtiyaçlarına göre 30 dakikadan 24 saate kadar ayarlayabilirler. Kritik transformatörler için gerçek zamanlı izleme amacıyla 30 dakikalık döngü kullanılması önerilir.
